German Science Reader

AN
INTRODUCTION
TO
SCIENTIFIC GERMAN
FOR
STUDENTS OF PHYSICS, CHEMISTRY AND ENGINEERING
BY
CHARLES F. KROEH, A. M.
Professor of Modern Languages in Stevens Institute of Technology.


COPYRIGHT 1907 BY CHARLES F. KROEH


HOBOKEN. N. J.
PUBLISHED BY THE AUTHOR.

PREFACE.

The aim of this Reader is not merely to afford the student a certain amount of experience in reading scientific German, but to attack the subject systematically. The selections are not chosen at random. They are arranged progressively and consist of fundamental definitions, descriptions, processes and problems of Arithmetic, Algebra, Geometry, Physics and Chemistry. These are linguistically the most important subjects for scientific and engineering students to read first, because they contain the terms and modes of expression which recur in all subsequent reading, and because they contain these terms in the simplest possible connections. A student who has mastered these pages will find no difficulty in reading any scientific German he may meet in his professional work.

To the Student.—Do not be content with simply translating these selections. Let your object be to acquire first a good working vocabulary for all future time and secondly the ability to understand German by merely reading it. Both ends are gained by reading over the German several times after you have translated it. The best way is to read it aloud, observing pauses and emphasis, as if you were communicating the thoughts of the book to another person. Pronouncing words, phrases and sentences is a great help to the memory.

A GERMAN SCIENCE READER.

1.

ARITHMETIK UND ALGEBRA.

Study carefully the notes (beginning page 97) to which the small numbers in the text refer.

Arithmetik ist ein Fremdwort, das auf deutsch Zahlenlehre bedeutet.

1 + 2 = 3 wird gelesen: eins und zwei (oder eins plus zwei) ist drei.

25 - 13 = 12 wird gelesen: 25 weniger (oder minus) 13 ist 12.

2 × 3 = 6 wird gelesen: 2 mal 3 ist 6.

72 ÷ 6 = 12 wird gelesen: 72 dividiert durch 6 ist 12.

Alle Posten1 zusammengenommen sind der Summe gleich.

Die Differenz kann als diejenige Zahl betrachtet werden, welche übrig bleibt, wenn man den Subtrahend vom Minuend wegnimmt; oder als diejenige Zahl, welche man zum Subtrahend addieren muss, um den Minuend zu erhalten; oder auch als diejenige Zahl, welche man vom Minuend abziehen muss, um den Subtrahend zu erhalten.

Besteht2 eine Zahl aus zwei Faktoren, so ist der eine Faktor gleich dem Produkt dividiert durch den anderen Faktor.

Der Divisor ist die teilende, der Dividend die zu teilende Zahl.[Pg 2]

Der Quotient ist gleich dem Dividend, wenn man denselben durch den Divisor dividiert.

Der Dividend ist ein Produkt aus dem Quotienten und dem Divisor.

Wievielmal3 grösser man den Dividend macht, sovielmal grösser wird dadurch auch der Quotient.

Multipliziert man den Dividend und ebenso den Divisor mit einer und derselben Zahl, so bleibt der Quotient unverändert.

Je kleiner man den Divisor macht, desto grösser wird der Quotient.

Um4 einen n mal grösseren Quotienten zu erhalten, kann man entweder den Dividenden n mal grösser oder aber5 den Divisor n mal kleiner machen.

Brüche. In je mehr Teile ein bestimmtes Ganzes geteilt wird, desto kleiner werden die Teile.

Je grösser der Zähler eines Bruches bei gleichem Nenner ist, desto grösser ist sein Wert.

Um einen Bruch seinem Werte nach6 n mal kleiner zu erhalten, kann man entweder einen Zähler durch n dividieren oder seinen Nenner mit n multiplizieren.

Wird eine Zahl mit 10 multipliziert, so erhält jede Art der Einheiten7 derselben den zehnfachen früheren Wert, und daher den Namen der nächst höheren Art von Einheiten.

Schriftlich8 wird dies angedeutet, indem9 man jede Ziffer in die nächst höhere Stelle rückt, welches dadurch bewirkt wird, dass man das Dezimalzeichen um eine Stelle von der Linken gegen die Rechte rückt.

Ist die Zahl eine ganze Zahl, so wird die10 dadurch leer werdende Stelle der Einer mit einer Null ausgefüllt.

Um einen gegebenen Dezimalbruch mit einer ganzen Zahl zu multiplizieren, betrachte man ihn als eine ganze Zahl[Pg 3] und schneide sodann vom Produkte soviele Dezimalstellen ab, als deren der gegebene Dezimalbruch enthält.

2.

Eine Zahl enthält den Faktor 9 und ist daher durch 9 teilbar, wenn die Quersumme1 der Ziffern, mit welcher die Zahl geschrieben wird, durch 9 teilbar ist.

Eine Zahl enthält den Faktor 11 und ist also2 durch 11 teilbar, wenn die Quersumme der ersten, dritten, fünften, siebenten etc. (d. h.8 der ungeradstelligen3) gleich der Quersumme der 2., 4., 6., 8., etc. (d. h. der geradstelligen) Ziffern, von der Rechten gegen die Linke gezählt, ist, oder die Differenz dieser beiden Quersummen 11 oder ein Mehrfaches4 von 11 beträgt.

Nur Brüche mit gleichen Nennern5 können addiert und subtrahiert werden.

Gleichnamige Brüche werden addiert, indem man ihre Zähler5 addiert.

Brüche mit ungleichen Nennern werden addiert oder subtrahiert, indem man6 sie zuerst in Brüche mit gleichen Nennern verwandelt, und diese sodann addiert oder subtrahiert.

Man zerlege die Nenner der gegebenen Brüche in ihre Grundfaktoren,7 d. h. in ihre kleinsten Faktoren.

Man nehme aus der Reihe dieser Grundfaktoren zur Bildung des gemeinschaftlichen Nenners so viele als zur Darstellung jedes einzelnen Nenners, an und für sich9 betrachtet, nötig sind.

Aus den auf diese Weise ausgewählten Grundfaktoren bildet man sodann ein Produkt; dieses ist alsdann der kleinste gemeinschaftliche Nenner.[Pg 4]

Unter Brüchen von gleichen Nennern und ungleichen Zählern ist derjenige der grössere und beziehungsweise10 der grösste, welcher den grösseren bezw. den grössten Zähler hat, und umgekehrt; und zwar: wievielmal grösser oder kleiner der Zähler eines Bruches als der Zähler eines anderen Bruches ist, sovielmal grösser oder kleiner ist auch der Wert des einen als der Wert des anderen Bruches.

Ein Bruch wird mit einer ganzen Zahl multipliziert, entweder (a) indem man den Zähler mit der ganzen Zahl multipliziert; oder (b) indem man den Nenner durch die ganze Zahl dividiert.

Ein Bruch wird durch einen andern Bruch dividiert, indem man den Disivor umkehrt, (d. h. indem man dessen Nenner zum Zähler macht) und alsdann mit demselben multipliziert.

Das Verfahren, den grössten gemeinschaftlichen Faktor zweier Zahlen zu finden, besteht darin11, dass man mit der kleineren der beiden Zahlen in die grössere, mit dem hierbei erhaltenen Reste in den vorigen Divisor, mit dem hierbei bleibenden Reste in den nächst vorhergehenden Divisor etc. dividiert. Erhält man endlich keinen Rest mehr, so zeigt dies an, dass der letzte Divisor der grösste gemeinschaftliche Faktor der beiden betreffenden12 Zahlen ist.

Man findet das vierte Glied12 einer geometrischen Proportion, indem man das Produkt des zweiten und dritten Gliedes durch das erste Glied dividiert.

Das Produkt der äusseren Glieder ist gleich dem Produkt der inneren Glieder. Das erste Hinterglied13 verhält sich zum ersten Vorderglied13, wie das zweite Hinterglied zum zweiten Vorderglied.

Eine Progression heisst steigend, wenn jedes folgende[Pg 5] Glied derselben grösser; fallend, wenn jedes folgende Glied kleiner ist als das vorhergehende.

3.

AUFGABEN.

1. Die Zahl 5 soll1 erhoben werden: a) ins Quadrat2, b) in den Kubus, c) ins Biquadrat, d) in die fünfte Potenz.

2. Aus 64 soll ausgezogen werden: a) die Quadratwurzel, b) die Kubikwurzel.

3. Bei einem Geschäfte verdienen 5 Arbeiter in 42 Tagen bei 8stündiger Arbeit $210. Was würden 9 Arbeiter in 35 Tagen bei 10stündiger Arbeit verdienen?

Auflösung. Je mehr Arbeiter, desto mehr Verdienst; also setzt man 5:9. Je weniger Tage, desto weniger Verdienst; also 42:35. Je mehr Stunden, desto mehr Verdienst; also 8:10. Nun multipliziert man $210 mit dem Produkt aus den Hintergliedern und dividiert durch das Produkt aus den Vordergliedern, was man dadurch vereinfacht3, dass man erst die gemeinschaftlichen Faktoren herausnimmt.

4. Ein Kaufmann findet, dass er durch einen glücklichen Handel mit seinem angelegten Kapital 15 Prozent gewonnen hat und dass dasselbe dadurch auf $15,571 angewachsen ist. Was war sein angelegtes Kapital? Antwort: $13,540.

5. Ein Vater sagt zu seinem Sohne: Gegenwärtig bin ich gerade sechsmal so alt als du; nach zwölf Jahren werde ich nur dreimal so alt sein als du; wie alt ist der Vater und wie alt der Sohn?

Auflösung. Es sei4 x das gegenwärtige Alter des Sohnes; also ist 6x das des Vaters.[Pg 6]

In 12 Jahren ist der Sohn x+12 und der Vater 6x+12 Jahre alt.

Da des Vaters Alter dann 3mal das des Sohnes beträgt5, so muss man das des Sohnes mit 3 multiplizieren, um die Gleichung 6x+12=3x+36 zu erhalten.

Indem man nun die x zur linken und die Zahlen zur rechten des Gleichheitszeichens sammelt, erhält man 3x=24, oder x (das gegenwärtige Alter des Sohnes)=8, woraus 6x (das gegenwärtige Alter des Vaters)=48.

Beweis. Die Rechnung stimmt6, denn in 12 Jahren hat der Sohn 8+12=20 und der Vater 48+12=60 Jahre, ist also dreimal so alt.

6. Zwei Kapitalisten berechnen ihr Vermögen. Es ergiebt sich, dass der eine doppelt so reich ist als der andere und dass sie zusammen $38,700 besitzen. Wie reich ist nun jeder?

7. Alle meine Reisen zusammen, erzählt ein Reisender, belaufen7 sich auf 3040 Meilen; davon machte ich 3-1/2 mal so viel zu Wasser als zu Pferde, und 2-1/3 mal so viel zu Fuss als zu Wasser. Wie viele Meilen reiste dieser Mann auf jede von den drei erwähnten Arten? (240, 840, 1960).

8. Unter 3 Personen, A, B, C, sollen $1170 nach Verhältnis ihres Alters verteilt werden. Nun ist B um den dritten Teil älter, C aber doppelt so alt als A. Wie viel erhält jeder? (A 270, B 360, C 540).

9. Es werden 3 Zahlen von der folgenden Beschaffenheit8 gesucht. Wenn man von der ersten 4 abzieht und ebensoviel der zweiten zusetzt, so verhält9 sich der Rest zur Summe wie 1 zu 2. Zieht10 man von der zweiten 10 ab und setzt zur dritten ebensoviel zu, so verhält sich der Rest zur Summe wie 3 zu 10. Zieht man aber von der ersten 5 ab[Pg 7] und setzt diese der dritten zu, so verhält sich der Rest zur Summe wie 3 zu 11. Welche Zahlen sind es? (20, 28, 50).

4.

10. Eine Wittwe soll1, nach dem Testamente ihres verstorbenen Ehemannes, mit ihren 2 Söhnen und 3 Töchtern eine Summe von $7500 teilen; und zwar2 soll jeder Sohn doppelt so viel bekommen wie jede Tochter, sie selbst aber gerade so viel3 wie ihre Kinder zusammengenommen und noch überdies4 $500. Wie viel wird die Wittwe und jedes ihrer Kinder bekommen? (4000, 1000, 500).

11. Aus einem gewissen Orte wird ein Bote abgeschickt, der alle 5 Stunden 7 Meilen zurücklegt5. 8 Stunden nach seiner Abreise wird ihm ein zweiter nachgeschickt, und dieser muss, um jenen einzuholen, alle 3 Stunden 5 Meilen machen. Wann werden sie sich begegnen? (Antwort: 42 Stunden nach der Abreise des zweiten Couriers).

12. Um Zwölfe stehen beide Zeiger einer Uhr über einander. Wann und wie oft werden diese Zeiger in den nächsten 12 Stunden wieder übereinander stehen? (Antwort: 11 mal, 5-5/11 Minuten nach Eins und in jeder folgenden Stunde 5-5/11 Minuten später).

13. Drei Maurer sollen eine Mauer aufführen. Der erste kann 8 Kubikfuss in 5 Tagen, der zweite 9 Kubikfuss in 4 Tagen, und der dritte 10 Kubikfuss in 6 Tagen zu Stande bringen6. Wie viel Zeit werden diese 3 Maurer brauchen, wenn sie gemeinschaftlich arbeiten, um 756 Kubikfuss von dieser Mauer aufzuführen? (137-13/331).

14. Ein Hund verfolgt einen Hasen. Ehe der Hund zu laufen anfängt, hat der Hase schon 50 Sprünge gemacht. Wenn nun der Hase in eben7 der Zeit 6 Sprünge macht, in welcher der Hund 5 Sprünge tut, und 9 Hasensprünge gleich[Pg 8] 7 Hundesprüngen sind, wie viele Sprünge wird der Hase noch machen können, ehe der Hund ihn einholt? (700).

15. Ein Kaufmann ist genötigt,8 um eine dringende Schuld zu bezahlen, eine gewisse Waare auf den Einkaufspreis herabzusetzen.9 Wegen schlechter Buchführung kennt er weder das Gewicht noch den Einkaufspreis. Er erinnert sich nur so viel, dass er, wenn er das Pfund für .30 verkauft hätte, $12 daran gewonnen, und wenn er es für .22 verkauft hätte, $36 daran verloren haben würde. Wie gross war nach diesen Angaben10 das Gewicht der Waare und der Einkaufspreis? (600 Pfund, .28).

16. Eine Bäuerin bringt Eier zu Markte, mehr als 100 aber weniger als 200. Sie ist unschlüssig, ob sie dieselben nach Mandeln11 oder Dutzenden verkaufen soll; denn im ersten Fall bleiben ihr 4, im zweiten 10 Eier übrig. Wie viele Eier hat sie demnach? (154.)

17. Es soll eine Zahl gefunden werden, deren Quadrat diese Zahl um12 306 übertrifft. Welche Zahl ist es? (18.)

18. 37 Pfund Zinn verlieren im Wasser 5 Pfund, und 23 Pfd. Blei verlieren im Wasser 2 Pfd.; eine Komposition von Zinn und Blei, welche 120 Pfd. wiegt, verliert im Wasser 14 Pfd. Wie viel Zinn und wie viel Blei befinden sich darin? (74 Zinn, 46 Blei.)

19. Es werden zwei Zahlen gesucht, deren Summe 70 und deren Differenz 16 ist. Welche Zahlen sind es? (43, 27.)

20. Zwei Zahlen sind durch folgende Merkmale13 gegeben: Vergrössert man die erste um 4, so wird sie 3-1/4 mal so gross als die zweite; vergrössert man aber die zweite um 8, so wird sie erst halb so gross als die erste. (48, 16.)

21. Ein König in Indien, Namens Sheran, verlangte, nach dem Berichte14 des arabischen Schriftstellers Asephad,[Pg 9] dass Sessa, der Erfinder des Schachspiels, sich selbst eine Belohnung wählen sollte. Dieser erbat sich hierauf die Summe der Weizenkörner, die herauskommt, wenn eins für das erste Feld15 des Schachbretts, 2 für das zweite, 4 für das dritte, und so immer für jedes der 64 Felder doppelt so viele Körner als für das vorhergehende gerechnet werden. Als gerechnet wurde, fand man, zum Erstaunen des Königs, eine ungeheure Summe. Welche? Antwort: 18,446,744,073,709,551,615, eine Summe, welche auf der ganzen Erde, nach einer mässigen Berechnung, erst in mehr als 70 Jahren gewonnen werden könnte, wenn man auch16 alles feste Land zum Anbau von Weizen benutzte.

5.

GEOMETRIE.

Eine gerade Linie ist diejenige, welche nicht aus ihrer Lage kommt, wenn sie sich um zwei in ihr liegenden festen Punkte, z. B.1 um ihre Endpunkte, dreht.

Winkel ABC Die2 beiden einen Winkel bildenden Linien BA, BC, heissen die Schenkel, und der Punkt B, in welchem sie zusammenstossen, der Scheitel (der Scheitelpunkt, die Spitze) des Winkels.

Zwei Winkel, welche einen Scheitel gemein haben und deren beiden andern Schenkel eine gerade Linie bilden, heissen Nebenwinkel.

Alle Winkel, welche an einerlei3 Seite einer geraden Linie liegen und einen Scheitel in derselben gemein haben, betragen zusammen zwei rechte Winkel.

Wenn zwei gerade Linien sich schneiden, so sind je zwei gegenüber liegende Winkel, welche man Scheitelwinkel nennt, einander gleich.[Pg 10]

Alle Winkel, welche rings um einen gemeinschaftlichen Scheitelpunkt liegen, betragen zusammen immer vier rechte.

Zwei Dreiecke sind kongruent4, wenn sie zwei Seiten und den5 von denselben eingeschlossenen Winkel wechselweise gleich haben.

Aufgabe. Es6 sind alle drei Seiten, a, b, c, eines Dreiecks gegeben; es soll das dadurch bestimmte Dreieck gezeichnet werden.

Auflösung. Man stecke7 eine der gegebenen Seiten, z. B. a in der Linie BC ab, beschreibe aus dem einen Endpunkt B mit der Seite c als Radius einen Bogen mn, ebenso aus C mit der Seite b als Radius einen zweiten Bogen pq, und ziehe von dem Durchschnittspunkt A der beiden Bögen Gerade nach B und C, so ist ABC das verlangte Dreieck.

Aufgaben. 1. Auf einer Linie BH in einem bestimmten Punkte D eine Senkrechte zu errichten.

2. Eine gegebene Linie zu halbieren.

3. Von einem ausserhalb einer Linie GH gegebenen Punkte A eine Senkrechte auf dieselbe zu fällen.


Wenn zwei Parallelen von einer dritten Linie geschnitten werden, so entstehen acht Winkel:

Winkel an geschnittenen Parallelen

Wenn zwei Linien gegen eine dritte eine solche Lage haben, dass die inneren Wechselwinkel gleich sind, so sind die Linien parallel.

In jedem Dreieck ist die Summe aller Winkel gleich zwei rechten.

Ein Dreieck kann also8 nur einen rechten oder nur einen stumpfen Winkel enthalten; die beiden andern müssen alsdann9 spitz sein.

Der Aussenwinkel am Dreieck ist gleich der Summe der beiden innern gegenüber liegenden Winkel.

Unter Aussenwinkel ist derjenige gemeint, den die Verlängerung einer Seite mit der daran stossenden10 bildet.

6.

Der Kreis ist eine1 von einer krummen Linie so begrenzte ebene Figur, dass alle ihre Punkte von einem innerhalb liegenden Punkte, den man Mittelpunkt oder Centrum (Zentrum) nennt, gleich weit entfernt sind.

Die2 vom Mittelpunkt des Kreises auf eine Sehne3 gefällte Senkrechte halbiert die Sehne und den dazu gehörigen4 Bogen.

Aufgabe. Durch 3 ganz beliebig5 gegebene, jedoch nicht in gerader Linie liegende Punkte A, B, C, einen Kreis zu beschreiben.

Auflösung. Man verbinde zwei und zwei Punkte AB und BC, so kann man die Linien AB und BC als Sehnen des zu beschreibenden Kreises betrachten. Errichtet man also[Pg 12] auf deren Mittel Perpendikel, so muss jedes derselben durch den gesuchten Mittelpunkt gehen.

Der Centriwinkel6 ist immer doppelt so gross als der auf demselben Bogen stehende Peripheriewinkel7.

Jeder Winkel im Halbkreise ist ein rechter Winkel.


In jedem Parallelogramm sind die gegenüber liegenden Seiten und Winkel einander gleich, und eine Diagonale teilt es in zwei kongruente Dreiecke.

Parallelogramme von gleicher Grundlinie und Höhe sind inhaltsgleich.8

Der Inhalt eines Dreiecks ist gleich dem halben Produkt aus Grundlinie und Höhe.

DER PYTHAGORAEISCHE LEHRSATZ.

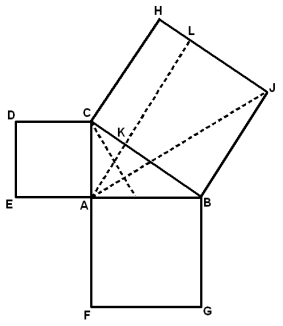

Darstellung des Pythagoräischen Lehrsatzes

Der Pythagoräische Lehrsatz. In jedem rechtwinkligen Dreieck ist das Quadrat der Hypotenuse so gross wie die Quadrate der beiden Katheten9 zusammengenommen.

Beweis. Sei10 CAB ein bei A rechtwinkliges Dreieck,[Pg 13] und seien über seinen drei Seiten Quadrate errichtet, so soll die Fläche des auf der Hypotenuse BC stehenden Quadrats allein so gross sein wie die Flächen der11 beiden auf den Katheten AC und AB stehenden Quadrate zusammengenommen. Aus dem Scheitel A des rechten Winkels sei AL parallel zu CH gezogen, so ist dadurch das Quadrat der Hypotenuse in zwei Rechtecke CHLK und LKBJ geteilt, und es lässt12 sich nun zeigen, dass jedes der beiden Rechtecke seinem benachbarten Quadrate an Inhalt gleich ist. Zieht man nämlich noch die Hülfslinien13 AJ und CG, so haben die beiden Dreiecke ABJ und CBG zwei Seiten und den eingeschlossenen Winkel gleich, nämlich JB=CB.

(Man denke sich das Dreieck CBG um den Punkt B gedreht, so fällt der Punkt C auf J und G auf A.)

Das Dreieck ABJ hat nun mit dem Rechteck LKBJ einerlei Grundlinie BJ und gleiche Höhe KB; ebenso haben das Dreieck CBG und das Quadrat ABGF einerlei Grundlinie BG und gleiche Höhe AB, daher: △ ABJ=1/2 Rechteck KBJL und CBG=1/2 Quadrat ABGF. Da nun die beiden Dreiecke ABJ und CBG gleich gross sind, so ist auch 1/2 Rechteck KBJL=1/2 Quadrat ABGF, also auch das ganze Rechteck so gross wie das ganze Quadrat.

Ebenso zeigt man an der andern Seite, indem man14 die Hülfslinien AH und BD zieht, dass auch das Rechteck CHLK dem Quadrat ACDE an Fläche gleich ist, und folglich auch beide Rechtecke zusammen, d. i.15 das Quadrat der Hypotenuse, so gross ist, wie die Summe der Quadrate der beiden Katheten.

Zusatz. Das Quadrat der einen Kathete ist so gross wie das Quadrat der Hypotenuse weniger dem Quadrat der andern Kathete.[Pg 14]

7.

Parallellinien. Zwei gerade Linien, welche in einerlei Ebene liegen und nach keiner Seite hin1 zusammentreffen, wie weit2 man sie auch verlängert denken mag, heissen parallel (gleichlaufend3).

Wenn man auf dem einen Schenkel eines Winkels gleiche Stücke abschneidet und durch die Teilpunkte Parallele an den andern Schenkel zieht, so schneiden diese auch auf dem andern Schenkel gleiche Stücke ab.

Parallelen zwischen den Schenkeln eines Winkels schneiden auf denselben proportionale Stücke ab.

Zwei Figuren heissen ähnlich, wenn sie gleichwinklig sind und die4 in gleicher Ordnung zwischen gleichen Winkeln liegenden Seiten dasselbe Verhältnis zu einander haben.

In ähnlichen Dreiecken sind die5 den gleichen Winkeln gegenüber liegenden Seiten proportional.

Die Umfänge ähnlicher Figuren verhalten sich6 wie zwei ähnlich liegende Seiten, ihre Inhalte aber wie die Quadrate ähnlich liegender Seiten.

Wenn in einer Proportion die beiden innern Glieder gleich sind, wie in 2:6=6:18, so heisst eines der gleichen mittlern Glieder die mittlere Proportionale oder das geometrische Mittel der beiden äussern.

Das Perpendikel von einem beliebigen Punkte der Peripherie eines Kreises auf den Durchmesser ist die mittlere Proportionale zwischen den beiden Abschnitten des Durchmessers.

Die7 vom Scheitel des rechten Winkels eines rechtwinkligen Dreiecks auf die Hypotenuse gefällte Senkrechte ist das geometrische Mittel zwischen den Abschnitten der Hypotenuse.

Jede der beiden Sehnen ist die mittlere Proportionale[Pg 15] zwischen dem anliegenden8 Abschnitt des Durchmessers und dem ganzen Durchmesser.

Jede Kathete ist das geometrische Mittel zwischen dem anliegenden Abschnitt der Hypotenuse (begrenzt durch die Höhe auf derselben) und der Hypotenuse selbst.

Aufgabe. Ein Quadrat zu zeichnen, welches so gross ist wie ein gegebenes Rechteck; mit anderen Worten, ein gegebenes Rechteck PBDE in ein an Inhalt gleiches Quadrat zu verwandeln.

Auflösung. Es kommt nur darauf an,9 zu den beiden gegebenen Seiten des Rechtecks PE und PB die mittlere Proportionale x zu finden, so dass PE:x=x:PB, denn dann ist x2=PE.PB.

Quadratur eines Rechteckes Man füge also PE geradlinig an PB, so dass AP=PE, beschreibe über AB, als Durchmesser, einen Halbkreis, errichte in P auf AB das Perpendikel MP, so ist das über dieses Perpendikel konstruierte Quadrat MPQR das verlangte, weil MP2=AP.PB=PE.PB.

8.

Ein Vieleck heisst regelmässig, wenn alle Seiten und alle Winkel gleichgross sind.

Kreis mit ein- und umgeschriebenem Quadrat Um um1 einen Kreis ein regelmässiges Viereck zu beschreiben, dessen Seiten mit denen des eingeschriebenen parallel sind, halbiere2 man einen Bogen in M, ziehe durch M eine Tangente, welche die verlängerten Radien CB, CD in T und H schneidet, dann ist HT eine Seite des um[Pg 16]schriebenen Vierecks, welche man nur in dem mit CT als Halbmesser beschriebenen zweiten Kreise herumzutragen3 braucht.


Der Inhalt eines4 um den Kreis beschriebenen regelmässigen Vielecks ist gleich der Fläche5 eines Dreiecks, dessen Grundlinie gleich dem Umfang des Vielecks, und dessen Höhe gleich dem halben Radius des Kreises ist.

Der Flächeninhalt eines Kreises ist so gross wie der eines Dreiecks, dessen Grundlinie gleich dem Umfange und dessen Höhe gleich dem Halbmesser des Kreises ist.

KOERPERLICHE6 GEOMETRIE.

So wie man eine gerade Linie nach beiden Enden hin bis in's Unendliche7 verlängert denken kann, so kann man sich auch eine Ebene nach allen Seiten hin bis ins Unendliche ausgedehnt denken.

Durch zwei Punkte A und B, oder durch die sie verbindende gerade Linie kann man unzählige Ebenen legen (führen).

Körper8 heisst jeder nach allen Richtungen hin begrenzte Raum. Die Summe aller ihn begrenzenden Flächen heisst die Oberfläche des Körpers.

Die Linien, in welche sich irgend zwei9 den Körper begrenzende Ebenen schneiden, heissen Kanten.

An den Punkten, in welchen drei oder mehrere Grenzebenen zusammenstossen, entsteht10 das, was man, von aussen betrachtet, eine Ecke, von innen gesehen, einen körperlichen Winkel nennt.

Jeder Körper, dessen Grundflächen11 kongruente Vielecke, und dessen Seitenflächen, welche die parallelen Seiten dieser Vielecke verbinden, Parallelogramme sind, heisst ein[Pg 17] Prisma, und zwar12 ein dreiseitiges, vierseitiges etc., je nachdem die Grundflächen Dreiecke, Vierecke etc. sind.

Walze oder Cylinder (Zylinder) heisst jeder prismatische Körper, der zwei kongruente und parallele Kreise zu Grundflächen hat und dessen Seitenfläche (Mantel) eine einzige solche krumme Fläche ist, deren sämmtliche mit der Grundfläche parallele Durchschnitte der Grundfläche gleich sind.

Man unterscheidet gerade und schiefe Cylinder, je nachdem ihre Achse senkrecht oder schief auf der Grundfläche steht.

Würfel oder Kubus heisst jedes Parallelopiped, dessen Grundflächen und Seitenflächen Quadrate sind, die folglich gleich und senkrecht auf einander sind.

Kegel heisst jeder pyramidische Körper, dessen Grundfläche gewöhnlich ein Kreis, und dessen Seitenfläche (Mantel) eine einzige solche krumme ist, dass darin von der Spitze nach jedem Punkte der Peripherie der Grundfläche eine gerade Linie gezogen werden kann.

9.

Die Seitenfläche eines geraden Prismas wird erhalten, indem man den Umfang mit der Höhe multipliziert.

Pyramiden von gleich grosser Grundfläche und Höhe sind inhaltsgleich.1

Der Inhalt einer Pyramide ist gleich dem dritten Teil vom Produkte aus Grundfläche und Höhe, oder, was dasselbe sagt, gleich der Grundfläche mit einem Drittel der Höhe multipliziert.

Man kann den Kegel als eine Pyramide betrachten, deren Grundfläche ein regelmässiges Vieleck von unendlich vielen Seiten ist.

Der Cylinder kann als ein regelmässiges Prisma von unendlicher Seitenzahl betrachtet werden.[Pg 18]

Was die Mantelfläche2 des geraden Cylinders betrifft, so kann man sich dieselbe vom Cylinder abgewickelt denken und erhält dann offenbar ein Rechteck, dessen Höhe die Höhe des Cylinders, und dessen Grundlinie gleich dem Umfange der Grundfläche (2πr) ist.

Die Kugel ist ein Körper von einer einzigen krummen Fläche dergestalt3 begrenzt, dass alle Punkte derselben von einem innerhalb liegenden Punkt gleich weit entfernt sind.

Ein4 von einem grössten Kreis begrenzter Abschnitt heisst Halbkugel.

Die Oberfläche einer Kugel ist viermal so gross als die Fläche eines grössten Kreises, und der Inhalt der Kugel so gross als der eines Kegels, dessen Grundfläche gleich der Oberfläche, und dessen Höhe gleich dem Radius der Kugel ist. (F=4πr2. V=4/3 πr3).

Man denke sich einen Cylinder, einen Kegel und eine Kugel gezeichnet, so dass die Radien aller drei Körper gleich sind, und die Höhe des Kegels und des Cylinders gleich dem doppelten Radius sind. Wie verhalten5 sich diese drei Körper, Kegel, Kugel und Cylinder hinsichtlich ihres Kubikinhalts zu einander? Antwort: wie 1:2:3. Dieses merkwürdige Verhältniss entdeckte Cicero auf einem6 dem Archimed in Syrakus gesetzten Denkmale.

Die Inhalte ähnlicher Körper verhalten sich wie die Kuben ähnlich liegender Seiten.

Zwei Körper heissen ähnlich, wenn die körperlichen Winkel wechselweise gleich sind, und je zwei ähnlich liegende Kanten dasselbe Verhältnis zu einander haben. Alsdann sind offenbar auch die Seitenflächen ähnlich und beide Körper an Form vollkommen gleich, und nur an Grösse verschieden.

Zwei Körper heissen symmetrisch (ebenmässig), wenn[Pg 19] alle entsprechenden Bestandtheile derselben, wie Ecken, Winkel, Seitenflächen etc., einzeln genommen einander vollkommen gleich sind, jedoch in der Zusammensetzung gerade entgegengesetzte Lage haben, so dass dasselbe Stück, welches bei dem einen Körper rechts, oben etc., in dem andern links, unten etc. liegt.

10.

DIE PHYSIK.

Die Physik beschäftigt sich im Wesentlichen1 mit gewissen Erscheinungen und Veränderungen an leblosen Naturkörpern, welche nicht von einer Aenderung des Stoffes begleitet sind.

Ein Naturkörper ist ein allseitig2 begrenzter Teil des Raumes, welcher mit Stoff (Materie, Substanz) ausgefüllt ist.

Ein jeder Körper besitzt eine gewisse Ausdehnung; er dehnt sich nach allen Richtungen aus. Man unterscheidet drei Hauptrichtungen: Länge, Breite und Höhe (Dicke).

Zur Messung von Längen dient das Längenmass, dessen Einheit3 das Meter (m) bildet; dasselbe ist der vierzigmillionste Teil des Erdumfangs von Pol zu Pol gemessen. Die Einheit des Flächenmasses ist das Quadratmeter (qm oder m2).

Die Einheit des Raummasses ist das Kubikmeter (cbm oder m3).

Die gesetzliche Längeneinheit bildet das4 von der Internationalen Kommission der Masse und Gewichte in Paris aufbewahrte Normalmeter aus Platiniridium.

Allgemeine Eigenschaften5 des Stoffs. Die Undurchdringlichkeit ist diejenige Eigenschaft des Stoffs, vermöge[Pg 20] deren an dem Ort, wo sich ein Naturkörper befindet, nicht gleichzeitig ein zweiter existieren kann. Diese Eigenschaft ist uns an den starren6 und flüssigen Körpern durch die tägliche Erfahrung geläufig7. Weniger auffallend ist sie bei den luftförmigen Körpern. Sie zeigt sich indessen z. B., wenn man ein umgekehrtes Trinkglas unter Wasser drückt: das Wasser füllt dasselbe nicht an, weil die Luft nicht entweichen kann. (Hierauf beruht die Taucherglocke). Ebenso zeigt sich die Undurchdringlichkeit der Luft an den zerstörenden Wirkungen der Stürme.

Die Teilbarkeit der Körper ist ebenfalls Gegenstand der täglichen Erfahrung. Manche Körper sind in hervorragendem Masse teilbar, z. B. die edlen Metalle (das Gold lässt sich zu 0,0001 mm dicken Blättern ausschlagen), die Farbstoffe.

Mit dem Namen Porosität wird die allgemeine Thatsache bezeichnet, dass die Moleküle der Körper nicht dicht aufeinanderliegen, sondern dass sich mehr oder weniger grosse Zwischenräume zwischen denselben befinden, in welche unter Umständen die Moleküle anderer Körper eindringen können. So lässt sich durch kompakte Metalle mittelst starken Drucks Wasser hindurchtreiben, woraus wir schliessen müssen, dass die molekularen Zwischenräume oder Poren der Metalle grösser sind als die Moleküle des Wassers. Die Porosität im gewöhnlichen Sinne des Wortes, wie sie z. B. ein Schwamm oder ein Ziegelstein zeigt, ist selbstverständlich8 keine allgemeine Eigenschaft der Körper.

Die Eigenschaft der Zusammendrückbarkeit und Ausdehnbarkeit ist eine Folge der Porosität. Sie beruht auf einer Aenderung der Grösse der Molekülzwischenräume[Pg 21] durch äussern Druck oder Zug oder durch andere Einwirkungen, z. B. durch Erwärmen und Abkühlen.

In engem Zusammenhang mit der Volumänderung der Körper steht die allgemeine Eigenschaft der Elastizität, d. h. des Bestrebens der Moleküle, nach dem Aufhören des äusseren Zwanges ihre frühere Lage wieder anzunehmen.

11.

Das Beharrungsvermögen1 im allgemeinsten Sinne bezeichnet diejenige Eigenschaft, wonach der Stoff von selbst keine Veränderungen erleidet, sondern hierzu äusserliche Einwirkungen erfordert, welche man Naturkräfte nennt. Man kann sogar sagen, der Stoff widersetzt sich den Veränderungen, oder er sucht in dem Zustande zu beharren, in dem er sich gerade2 befindet. Dieses allgemeinste Prinzip aller Naturerklärung führt den Namen des Gesetzes von Ursache und Wirkung oder des Kausalgesetzes3.

Ein ruhender Körper hat demnach das Bestreben, in Ruhe zu bleiben, während anderseits ein4 etwa durch einen Stoss in Bewegung gesetzter Körper, wenn er durch keinerlei äussere Einwirkung daran verhindert würde, in gerader Linie und mit unveränderter Geschwindigkeit ins Unendliche sich fortbewegen würde. Dasselbe würde geschehen, wenn wir einen Körper in Drehung um eine Achse versetzten; auch diese Drehung würde mit unveränderlicher Drehungsgeschwindigkeit ins Unendliche fortdauern.

Der erste Teil des obigen Satzes wird fortwährend durch die tägliche Erfahrung bestätigt; hierauf beruht z. B. das Durchschlagen einer Fensterscheibe durch eine abgeschossene Kugel. Die Festigkeit5 des Glases reicht nicht hin6, um den Widerstand, mit dem sich die ruhende Scheibe der Annahme7 der grossen Geschwindigkeit der Kugel wi[Pg 22]dersetzt, zu überwinden; infolgedessen8 bricht der von der Kugel unmittelbar getroffene Teil heraus, ehe die benachbarten Teile des Glases in so grosse Bewegung gerathen können, dass ein Springen der ganzen Scheibe eintritt. Legt man eine Münze auf einem Kartenblatt über die Mündung einer Flasche, so fällt sie beim Wegschnellen9 des Kartenblatts in die Flasche.

Für den zweiten Teil des Satzes haben wir keine strengen Erfahrungsbeweise, weil auf der Erde jede Bewegung Widerstände erfährt und infolgedessen ein durch Stoss bewegter Körper nach längerer oder kürzerer Zeit zur Ruhe kommt.

Beispiele10 für seit undenklichen Zeiten gleichmässige Drehungsbewegungen bieten die Achsendrehungen der Planeten.

Statt Beharrungsvermögen gebraucht man auch den weniger entsprechenden11 Ausdruck Trägheit.

12.

Die Schwere äussert1 sich als das Bestreben eines jeden Körpers, sich nach dem Erdmittelpunkte hin zu bewegen. Wird2 demnach ein Körper an dieser Bewegung nicht verhindert, so setzt sich derselbe in der Richtung nach dem Erdmittelpunkte in Bewegung; wird jedoch durch eine feste Unterlage3 oder durch Aufhängen diese Bewegung unmöglich gemacht, so übt4 der Körper einen Druck oder Zug aus. Diesen Druck oder Zug nennt man das Gewicht des Körpers.

Die Fallbewegung geschieht also5 an jedem Orte in der Richtung des Erdhalbmessers; dieselbe Richtung nimmt ein biegsamer Faden an, an welchem ein schwerer Körper aufgehängt ist (Lot6). Man nennt diese Richtung die lotrechte, senkrechte oder vertikale. Eine zu dieser Richtung recht[Pg 23]winklige Ebene oder Linie nennt man wagerecht oder horizontal.

Um das Gewicht eines Körpers zu bestimmen, vergleicht man es mittels der Wage mit dem Gewichte bestimmter Körper, deren Gewichte bestimmte Vielfache7 oder Bruchteile der Gewichtseinheit sind; dieselben nennt man kurz Gewichte.

Als Gewichtseinheit dient das Gramm (g), welches demjenigen Druck gleichgesetzt ist, den ein Kubikzentimeter Wasser von 4° C. auf seine Unterlage ausübt. (1000 Kilogramm (kg) sind eine Tonne (t), 100 kg sind 1 Meterzentner oder Doppelzentner.)

Ein Körper von doppeltem Volumen besitzt doppelt soviel, ein Körper von 10fachem Volumen 10mal soviel Gewicht als ein gleichartiger Körper von einfachem Volumen, oder allgemein: Das Gewicht eines Körpers ist dem Volumen proportional.

Gleich grosse Volumina verschiedenartiger Körper besitzen im Allgemeinen verschiedene Gewichte.

Man nennt das Gewicht der Volumeneinheit eines Körpers sein spezifisches Gewicht. Anstatt dessen giebt8 man gewöhnlich an wie viel mal so gross das Gewicht eines Körpers ist als das Gewicht eines gleich grossen Volumens Wasser von 4° C. Diese unbenannte Zahl nennt man das relative Gewicht oder auch die Dichtigkeit oder Dichte, oder auch vielfach ebenfalls das spezifische Gewicht.

Dieses relative Gewicht erhält man, wenn man das Gewicht des Körpers durch das Gewicht eines gleichgrossen Wasservolumens dividiert. Ersteres bestimmt man mit der Wage; letzteres kann auf mehrfache Weise gefunden werden; z. B. mittels des Pyknometers9. So nennt man ein kleines Glaskölbchen mit engem Hals und trichterförmig[Pg 24] erweiterter Mündung. Diese kann durch einen aufgelegten Glasdeckel verschlossen werden, um während der Wägung die Verdunstung zu verhindern. Es sei10 nun P1 das Gewicht des gut ausgetrockneten, leeren Pyknometers mit dem Glasdeckel. Man füllt dasselbe alsdann11 bis zu etwa einem Drittel mit der zerkleinerten Substanz; das Gewicht sei jetzt P2. Hierauf füllt man bis zu einer12 an dem verengerten Halse angebrachten Marke mit Wasser und sorgt dafür, dass in der eingefüllten Substanz keine Luftblasen zurückbleiben; das Gewicht sei nun P3. Endlich entfernt man die Substanz vollständig und füllt bis zur Marke mit Wasser; das Gewicht sei P4. Alsdann ist das Gewicht der Substanz P=P2-P1, das Gewicht des gleichen Wasservolumens p=P4+P2-P1-P3 und das relative Gewicht D=P:p.

13.

Ruhe und Bewegung. Wenn ein Körper zu verschiedenen, aufeinander folgenden Zeiten verschiedene Orte und Lagen1 einnimmt, so sagen wir, derselbe ist in Bewegung. Bleibt2 Ort und Lage im Laufe der Zeit ungeändert, so sagen wir, der Körper ist in Ruhe.

Wir können folgende Arten der Bewegung unterscheiden:

1. Die Bewegung des ganzen Körpers gegen ausserhalb desselben gelegene3 Körper oder die fortschreitende4 Bewegung. Je nachdem die Aufeinanderfolge der Orte (der Weg oder die Bahn des Körpers) eine gerade oder krumme Linie bildet, unterscheidet man geradlinige und krummlinige Bewegungen.

2. Die Bewegungen der einzelnen Punkte eines Körpers um einen als fest angenommenen Punkt oder um eine feste Linie (Achse) des Körpers selbst, die drehenden Bewegun[Pg 25]gen. Alle Bewegungen können stets aus den beiden vorhergehenden Arten zusammengesetzt werden.

Die5 von einem6 in fortschreitender Bewegung begriffenen Körper zurückgelegten Wege sind entweder immer gleich gross, dann heisst die Bewegung gleichförmig; oder sie sind ungleich, dann heisst die Bewegung ungleichförmig oder veränderlich. Werden7 im zweiten Falle diese Wege im Laufe der Zeit immer kleiner, so nennt man die Bewegung verzögert; werden sie grösser, beschleunigt.

Die Geschwindigkeit ist der8 in der Zeiteinheit (gewöhnlich in einer Sekunde) zurückgelegte Weg. Die Geschwindigkeitszunahme in der Zeiteinheit heisst Beschleunigung, die Geschwindigkeitsabnahme heisst Verzögerung.

Unter Geschwindigkeit einer veränderlichen Bewegung in einem bestimmten Augenblick verstehen wir denjenigen Weg, den der Körper in der nächsten Zeiteinheit zurücklegen würde, wenn er sich von diesem Augenblick an nur infolge9 seines Beharrungsvermögens, also gleichförmig, weiter bewegte.

In einem sehr kleinen Zeitabschnitt, welchen wir mit dt bezeichnen wollen, können wir die Geschwindigkeit v als unveränderlich ansehen. Der in diesem Zeitabschnitt zurückgelegte Weg, welcher ebenfalls sehr klein ist, sei ds. Dann ist v=ds/dt der Wert für die Geschwindigkeit einer beliebig10 veränderlichen Bewegung in einem bestimmten Augenblick.

Eine gleichförmig beschleunigte oder verzögerte Bewegung kommt dadurch zu stande11, dass auf einen Körper in der Richtung seiner Bewegung oder gegen dieselbe eine unveränderliche (konstante) Kraft wirkt.

In solchen Fällen lehrt die Erfahrung:

1. Bei12 gleichen Massen verhalten sich die hervorgebrachten Beschleunigungen wie die wirkenden Kräfte.[Pg 26]

2. Bei gleichen Kräften verhalten sich die Beschleunigungen umgekehrt wie die Massen.

3. Bei gleichen Beschleunigungen verhalten sich die Kräfte wie die Massen.

Das Gewicht z. B. ist eine konstante Kraft, welche auf jeden Körper auf der Erde einwirkt.

14.

Die Gewichtseinheit1 kann gleichzeitig als Krafteinheit dienen. Man benutzt in der Mechanik das Kilogramm als Einheit der Kraft. Eine Kraft von 28 kg heisst2 demnach, dass dieselbe 28 mal so gross ist, wie der Druck, welchen 1 l Wasser infolge der Schwere auf seine Unterlage ausübt, wenn g=9,806 m/sec2 ist. (Man definiert jetzt 1 kg als das Gewicht von 1 l Wasser unter 45° geographische Breite3 am Meeresspiegel4, wo g=9,806 m/sec2 ist).

Die Masseneinheit werden wir am bequemsten5 so wählen, dass dieselbe durch die Einwirkung der Kraft 1 kg eine Beschleunigung von 1 m/sec2 (=Einheit der Beschleunigung) erlangt. Die Masseneinheit wird demnach dargestellt6 z. B. durch 9,81 l Wasser oder 1,40 l Zink etc.

Für die Berechnung der Masse eines Körpers erhalten wir die Regel: Die Masse ist gleich dem Gewicht dividiert durch die Schwerebeschleunigung unter 45° Breite.

So ist z. B. die Masse eines Eisenbahnzuges von 100 t7 Gewicht = 100,000/98,06 = 10198 kg.sec2/m. Soll8 also derselbe durch die Lokomotive eine Beschleunigung von 0,2 m/sec2 erhalten, so muss deren Zugkraft=0,2.10198=2040 kg sein.9

Wir sagen, es wird mechanische Arbeit verbraucht, wenn ein Körper sich in Bewegung befindet, während Kräfte vorhanden sind, welche dieser Bewegung Wider[Pg 27]stand leisten. Die Arbeit besteht also10 kurz gesagt in einer Ueberwindung von Widerstandskräften und wird von denselben verbraucht. Diese verbrauchte Arbeit muss von anderen (den treibenden Kräften) geleistet werden.

Wenn der Widerstand verdoppelt oder verdreifacht wird, so nimmt11 die erforderliche Arbeitsleistung in demselben Verhältniss zu, d. h. die Arbeit ist dem überwundenen Widerstand proportional. Ebenso ist die Arbeit proportional dem Wege, längs dessen der Widerstand überwunden wird. Bezeichnen wir somit den Widerstand oder die Kraft mit K, den Weg mit S und die Arbeit mit A, so ist A=KS.

Vorausgesetzt ist dabei, dass der Widerstand stets in der Richtung der Bewegung wirkt. Wirkt12 eine Kraft rechtwinklig gegen eine Bewegung, so sucht sie dieselbe weder zu hindern noch hervorzubringen; alsdann wird weder Arbeit verbraucht noch geleistet.

Bildet die Kraft mit dem Weg einen Winkel a, so kann man entweder den Weg in eine mit ihr zusammenfallende Komponente, oder auch die Kraft in eine zum Wege rechtwinklige und in eine in seine Richtung fallende Komponente zerlegen. Nur die letztere leistet oder verbraucht Arbeit, deren Grösse ist A=KS cos a.

Als Arbeitseinheit dient das Meterkilogramm=1 mkg, d. h. diejenige Arbeit, welche geleistet werden muss, um einen Widerstand von 1 kg längs eines Weges von 1 m zu überwinden. Die Arbeitseinheit wird z. B. geleistet, wenn man ein Gewicht von 1 kg um13 1 m senkrecht in die Höhe hebt.

Die Gesammtarbeit14 mehrerer gleichzeitig wirkender Kräfte ist gleich der Summe der Einzelarbeiten15.[Pg 28]

15.

Besitzt1 ein Körper die Geschwindigkeit v, so besitzt er damit einen Arbeitsinhalt (lebendige Kraft, Bewegungsenergie) von der Grösse A=Mv2/2. Derselbe wird bei Steigerung der Geschwindigkeit des Körpers von 0 auf v vom Körper aufgespeichert2, bei Verminderung3 der Geschwindigkeit von v auf 0 wieder abgegeben.

Um z. B. eine Flintenkugel von 30 g Gewicht um4 4587 m senkrecht in die Höhe zu heben, bedarf es einer Arbeit von 0,03.4587=138 mkg. Um diese Höhe zu erreichen, musste5 die Kugel eine Geschwindigkeit von 300 m/sec besitzen. Ihre Masse ist 0,03/9,806 = 0,00306 kg.sec2/m. Demnach ist Mv2/2 = 0,00306.300.300/2 = 138 mkg. Dieser Arbeitsinhalt wird beim Aufsteigen der Kugel zur Ueberwindung der Schwere gänzlich verbraucht. Fällt die Kugel wieder um 4587 m herab, so nimmt sie schliesslich wieder die Geschwindigkeit von 300 m/sec an, d. h. sie steigert ihren Arbeitsinhalt wieder auf 138 mkg. Die hierzu nötige Arbeit wird von der Schwere geleistet6. Streng genommen7 sind diese Betrachtungen nur richtig, wenn kein Luftwiderstand vorhanden ist.

Wenn wir ein Gewicht heben, eine Feder spannen8, Luft zusammen pressen, so leisten wir eine Arbeit, welche immer gemessen wird durch das Produkt aus widerstehender Kraft mal Weg.

Man nennt diese gewissermassen latent gewordene Arbeit Spannkraft9 oder besser Energie der Lage.

Ausser der Grösse der geleisteten Arbeit ist bei Beurteilung10 des Wertes einer Arbeitsleistung wesentlich die Zeit massgebend11, in welcher sie geleistet wurde. Eine Dampfmaschine z. B., welche dieselbe Arbeit in dem dritten[Pg 29] Teile der Zeit leistet, wie eine andere, ist hinsichtlich12 ihrer Leistung dreimal so viel wert als letztere.

Der Wert einer Arbeitsleistung wird durch die in der Zeiteinheit (1 sec) geleistete Arbeit gemessen; diese nennt man Leistung oder Effect. Die Einheit der Leistung entspricht einer Arbeit von Meterkilogramm in 1 Sekunde = 1 Mkg/sec (gelesen 1 Meterkilogramm in 1 Sekunde).

Als grössere Leistungseinheit dient in der Technik die Pferdestärke (1 PS)=75 Mkg/sec Eine Pferdestärke vermag also in der Sekunde 75 kg 1 m hoch zu heben oder auch 25 kg 3 m oder 1 kg 75 m u. s. f.13

16.

Einfache und zusammengesetzte Maschinen. Die schiefe Ebene mit ihren Nebenformen1, dem Keil und der Schraube, und der Hebel mit seinen Nebenformen, der Rolle und dem Rad an der Welle, sind die sogenannten einfachen Maschinen oder mechanische Potenzen. Alle noch so komplizierten2 Maschinen lassen sich aus diesen Elementen zusammensetzen.

Infolge seines Gewichtes P sucht ein Körper auf einer schiefen, d. h. gegen den Horizont geneigten starren Ebene herabzugleiten oder zu -rollen3. Hieran soll er durch eine Kraft Z verhindert werden, welche zunächst parallel der schiefen Ebene wirken mag. Gleichgewicht wird sein, wenn die Resultierende von Z und P gerade senkrecht auf der schiefen Ebene steht. Dieselbe stellt4 alsdann einen5 auf die schiefe Ebene ausgeübten Druck D dar, welcher durch die Festigkeit der Ebene aufgehoben6 wird.

Es sei l die Länge, b die Basis und h die Höhe der schiefen Ebene. Aus der Aehnlichkeit der Dreiecke folgt für den Fall7 des Gleichgewichts[Pg 30]

Wird der Zug Z parallel der Basis ausgeübt, so ist im Falle des Gleichgewichts Z=P tang a und D=P/cos a.

In dieser letzteren Form findet die schiefe Ebene Anwendung als Keil und Schraube.

Den Keil hat man aufzufassen8 als zwei mit der Basis aufeinander gelegte schiefe Ebenen. Die Kraft wirkt auf den Rücken parallel zur gemeinschaftlichen Basis; der Gegendruck erfolgt parallel zum Rücken.

Im Falle des Gleichgewichts verhält sich die Kraft zu diesem Gegendruck wie der Rücken des Keils zur gemeinsamen Basis (Höhe des Keils).

Die Schraube kann man sich dadurch entstanden9 denken, dass ein vierkantig- oder dreikantigprismatischer Streifen so um einen Zylinder herumgewickelt worden ist, dass er mit der Zylinderachse immer den gleichen Winkel bildet; man erhält so eine flachgängige10 bez.11 scharfgängige12 Schraube. Ein voller Umlauf des Streifens bildet einen Schraubengang13; die Gesamtheit der Schraubengänge bilden das Gewinde14 der Schraube. Der äussere Durchmesser heisst die Bolzenstärke15, der Durchmesser des zylindrischen Kerns die Kernstärke16.

Arbeitet17 man in der Wand eines Hohlzylinders, dessen Durchmesser gleich der Kernstärke ist, vierkantig- bez.11 dreikantigprismatische Schraubengänge aus, so dass der entstehende Hohlraum und die Schraube selbst einander kongruent sind, so erhält man die zur Schraube passende Schraubenmutter.

Stellt man die Achse der Schraube senkrecht, so bildet die obere (oder untere) Grenzfläche eines jeden Schraubenganges eine Fläche, die überall gegen den Horizont unter[Pg 31] gleichem Winkel geneigt ist, für die somit die Gesetze der schiefen Ebene Anwendung finden können. Der Betrag, um den18 das Gewinde bei einem jeden Umgang steigt, heisst Steigung oder Ganghöhe19; dieselbe entspricht der Höhe der schiefen Ebene, während der Umfang des Bolzens der Basis entspricht.

Bei der Schraube wirkt in der Regel die Kraft parallel zum Umfange des Bolzens, der Gegendruck erfolgt in der Richtung der Achse desselben; lässt man die Kraft am Umfange des Bolzens selbst wirken, so verhält sich im Falle des Gleichgewichts die Kraft zum Gegendruck wie der Umfang zur Steigung. Je kleiner also20 die Steigung und je grösser der Umfang ist, einen um so stärkeren Druck kann man mit einer gegebenen Kraft in der Richtung der Achse der Schraube hervorbringen. Hierauf beruht die Verwendung der Schraube zur Befestigung und zur Erzeugung von starken Drucken (Schraubenpresse). Ferner verwendet man die Schraube vielfach, um sehr kleine Bewegungen hervorzubringen (Mikrometerschrauben, Stellschrauben21).

17.

Der Hebel. Unter Hebel versteht man einen starren Körper, welcher um eine feste Achse drehbar ist, und auf welchen Kräfte einwirken, welche ihn um diese Achse nach verschiedenen Richtungen zu drehen suchen. Gleichgewicht findet statt, wenn die algebraische Summe der Drehungsmomente gleich null ist.

Gewöhnlich besitzt der Hebel die Form einer geradlinigen Stange. Die Entfernung des Angriffspunktes der Kraft von der Achse heisst Hebelarm. Beim Winkelhebel liegen die Hebelarme nicht in gerader Linie.

Wenn beim geraden Hebel die Kräfte parallel sind, ver[Pg 32]halten1 sie sich, im Falle des Gleichgewichts, umgekehrt wie die Hebelarme.

Bekannt2 ist die Anwendung des geraden Hebels zum Heben der Lasten. Je kürzer hierbei3 der Hebelarm der Last und je länger derjenige der Kraft ist, um so grösser kann erstere, um so kleiner letztere sein. Ein Gewinn an Arbeit findet4 beim Hebel nicht statt, weil der Weg der Kraft gerade so vielmal so gross ist, als derjenige der Last, wie der Hebelarm der ersteren als derjenige der letzteren.

Der Winkelhebel dient hauptsächlich dazu, Richtungsänderungen bei der Uebertragung von Bewegungen hervorzubringen, z. B.5 bei Klingelzügen.

Die feste Rolle bildet einen zweiseitigen, gleicharmigen Hebel, wobei6 die Kraft P und die Last L an den Enden eines über die Rolle gelegten Seiles wirken. Gleichgewicht herrscht, wenn P=L ist. Sie dient hauptsächlich dazu, um einer gegebenen Kraft eine andere Richtung zu geben. Die lose Rolle hängt frei im Seile, welches einerseits befestigt ist, während an der andern Seite die Kraft wirkt; die Last ist an der Achse der Rolle aufgehängt. Zur Hebung grösserer Lasten bedient man sich in der Regel7 einer Verbindung mehrerer fester und loser Rollen, welche man Flaschenzug8 nennt.

Das Rad an der Welle9 in seiner einfachsten Form finden wir bei der gewöhnlichen Winde; die Last hängt an einem10 um die Welle geschlungenen Seile, die Kraft wirkt am Umfange des Rades. Gleichgewicht besteht, wenn sich die Kraft zur Last verhält wie der Halbmesser der Welle zu demjenigen des Rades.

Eine besondere Form des Wellrades ist die Kurbel. Ferner gehören hierher das Zahnrad in seinen mannigfaltigen Formen, endlich die Riemen- und Seilscheiben.11[Pg 33]

18.

Fortpflanzung1 eines Drucks innerhalb einer Flüssigkeit. Wenn man auf einen Teil der Oberfläche einer2 vollständig von den Wänden eines Gefässes umschlossenen Flüssigkeit einen Druck ausübt, so suchen die Teilchen diesem Drucke nach allen Richtungen hin auszuweichen; infolgedessen3 pflanzt4 sich der Druck nach allen Richtungen hin mit gleicher Stärke fort.

Ein5 in eine Flüssigkeit eingetauchter starrer Körper erleidet durch dieselbe einen Druck nach oben, einen Auftrieb, welcher gleich ist dem Gewicht der verdrängten Flüssigkeit. Dieser Satz ist das sogen.6 Archimedische Prinzip.

Um das relative Gewicht eines starren Körpers zu bestimmen, hängt man denselben an einem feinen Draht auf, bestimmt sein Gewicht P1, taucht ihn alsdann in ein Gefäss mit Wasser und ermittelt abermals das Gewicht P2. Alsdann ist D=P1:(P1-P2). Der Gewichtsverlust des eingetauchten Drahtstücks ist meist so klein, dass es nicht berücksichtigt zu werden braucht.

Ist7 ein Körper spezifisch leichter als eine Flüssigkeit, und taucht7 man denselben ganz unter die letztere, so ist der Auftrieb grösser als das Gewicht des Körpers, und der letztere hat infolgedessen das Bestreben in der Flüssigkeit emporzusteigen; er steigt jedoch nur so weit, bis zwischen dem Auftrieb, welcher der noch eintauchende Teil des Körpers erfährt und seinem Gewicht gerade Gleichgewicht besteht. Alsdann schwimmt der Körper, und dabei8 gilt9 das Gesetz: Ein schwimmender Körper taucht gerade so weit ein, dass das Gewicht der verdrängten Flüssigkeit gleich dem Gewicht des Körpers wird. So schwimmt Kork auf Wasser, Eisen auf Quecksilber. Besitzt der Kork z. B. das relative Gewicht 0,2, so taucht beim Schwimmen nur 0,2[Pg 34] seines Volumens in das Wasser ein. Schwimmt Eisen vom relativen Gewicht 7,8 auf Quecksilber vom relativen Gewicht 13,6, so ist das eingetauchte Volumen 7,8/13,6=0,574 von dem Gesammtvolumen des Eisens.

Ausfluss von Flüssigkeiten. Macht man in die Wandung eines10 mit einer Flüssigkeit gefüllten Gefässes eine Oeffnung, so fliesst die Flüssigkeit aus derselben in Form eines zusammenhängenden Strahls aus. Die Geschwindigkeit, mit der die Flüssigkeitsteilchen aus der Oeffnung herausgeschleudert werden, die sogenannte Ausflussgeschwindigkeit, ist gleich derjenigen eines Körpers, welcher die Höhe von der Oberfläche bis zur Ausflussöffnung frei durchfallen hat, d. h. v=√2gH, wenn H diese Druckhöhe11 ist. Dieser Satz ist das sogenannte Torricellische Theorem.

19.

Der Heber1 dient dazu, eine Flüssigkeit selbsttätig2 über den Rand eines Gefässes hinweg von einem höheren auf ein tieferes Niveau3 zu befördern. Derselbe besteht aus einer zweischenkelig4 gebogenen Röhre, die (am einfachsten durch Ansaugen) mit der betreffenden Flüssigkeit gefüllt wird und mit dem einen Schenkel in die Flüssigkeit eintaucht. Dann fliesst die Flüssigkeit so lange aus der Oeffnung des äusseren Schenkels heraus, und wird dabei5 über die Gefässwand hinweggehoben, als das Niveau im Gefäss höher als die äussere Oeffnung liegt.

Festigkeit6 nennt man den Widerstand, den ein starrer Körper einer Trennung seiner Teile entgegensetzt. Als Mass7 der Festigkeit dient die zur Trennung erforderliche Kraft. Man unterscheidet

1. Die absolute Festigkeit oder Zugfestigkeit8, den Widerstand gegen das Zerreissen. Dieselbe ist dem Quer[Pg 35]schnitt9 proportional und ausserdem vom Stoff abhängig. Man giebt sie in der Regel in Kilogramm für das Quadratmeter an und nennt diese Grösse10 den Festigkeitsmodulus oder -Koeffizient.

2. Die rückwirkende11 Festigkeit oder den Widerstand gegen das Zerdrücken.

3. Die relative12 Festigkeit oder den Widerstand gegen das Zerbrechen.

4. Die Torsionsfestigkeit oder den Widerstand gegen das Zerdrehen.

5. Die Scher- oder Schubfertigkeit oder den Widerstand gegen das Abscheren.

6. Die Härte oder den Widerstand gegen das Eindringen eines anderen Körpers in die Oberfläche.

Unter Elastizität versteht man die Eigenschaft der Körper, vermöge deren sie nach Grössen- und Formänderungen,13 die innerhalb einer gewissen Grenze bleiben, wieder in die frühere Grösse und Form zurückkehren. Die Grenze, welche hierbei nicht überschritten werden darf, heisst die Elastizitätsgrenze.

Man nennt Körper, die schon bei geringen Formänderungen brechen, spröde14; solche, die starke Formänderungen ertragen, ohne dass sie den Zusammenhang verlieren, zähe15, dehnbar16 oder geschmeidig.17

20.

Der Schall. Wir verstehen unter Schall eine Gehörempfindung,1 welche im Gehörorgan durch eine longitudinale Wellenbewegung2 der Luft erregt wird. Diese Wellenbewegung wird durch gewisse Schwingungsbewegungen starrer, flüssiger oder gasförmiger Körper verursacht.

Die Fortpflanzungsgeschwindigkeit3 des Schalls in der[Pg 36] Luft bei 0° ist 332,4 m/sec Sie ist unabhängig vom Luftdruck, ändert sich aber mit der Temperatur.

Sehr gut pflanzt sich auch der Schall in starren und flüssigen Körpern fort. Hierauf beruht das sogenannte Fadentelephon4. Zwei5 über Holzringe ausgespannte Stücke Blase sind durch einen in ihren Mitten befestigten, frei ausgespannten Faden oder Metalldraht verbunden, der mehr als 100 m lang sein kann. Spricht man gegen die eine Membran, so reproduziert die andere die Worte ziemlich deutlich.

Wie jede Wellenbewegung, so wird auch der Schall, wenn er an eine Grenze des Mittels6, in welchem er sich ausbreitet, gelangt, daselbst teilweise in das alte Mittel zurückgeworfen. Dies geschieht z. B. an Felswänden, Wäldern, Häusern, aber auch an verschieden warmen Luftschichten.

Durch die Reflexion des Schalles entsteht auch das Echo. Da wir Schalleindrücke nur dann deutlich getrennt wahrnehmen, wenn zwischen ihnen mindestens 0,1 Sekunde liegt, so muss der reflektierende Gegenstand für ein einsilbiges Echo mindestens 17 m entfernt sein. Bei geringerer Entfernung beobachtet man nur einen Nachhall.7

Beim Sprachrohr und Hörrohr benutzt man die Zurückwerfung des Schalles an starren Wänden, um die Schallstrahlen vorwiegend8 nach einer Richtung hin zu lenken. Das erstere besteht aus einem etwa 2 m langen, schwach konischen Rohr, am besten aus mehrfach übereinandergeleimtem Papier hergestellt und gut lackiert. Blecherne Rohre klirren. Der Schall der am engeren Ende hineingesprochenen Worte pflanzt sich infolge der Reflexion vorwiegend in der Richtung der Achse fort. Umgekehrt wirkt das Hörrohr. In nicht zu engen Rohrleitungen pflanzt sich der Schall auf weite Strecken ziemlich ungeschwächt fort.[Pg 37] Hiervon macht man praktische Anwendung, um zwischen entfernten Räumen eines Hauses Sprechverbindung herzustellen.

Man unterscheidet Geräusche und Klänge. Das Geräusch entsteht durch unregelmässige, der Klang durch regelmässige oder periodische Schwingungsbewegungen. Sind9 insbesondere diese Schwingungen einfache Sinusschwingungen,10 so nennen wir den Klang einen Ton oder auch einen einfachen Ton. An einem Ton unterscheidet man vor Allem zwei Eigenschaften, eine bestimmte Höhe und eine bestimmte Stärke. Die Höhe des Tons hängt11 von der Schwingungszahl oder von der Wellenlänge ab: je grösser die Schwingungszahl ist, desto höher ist der Ton.

Kein musikalisches Instrument giebt einfache Töne, wie sie einfachen, stehenden12 Sinusschwingungen entsprechen würden, sondern bei13 allen, nur bei den einen mehr, bei den ändern weniger, erklingen immer mit dem Grundton14 gleichzeitig Obertöne. Je nach der Höhe, Zahl und Stärke der letzteren gewinnt dadurch der Grundton ein anderes Gepräge15; man bezeichnet dies mit dem Namen Klangfarbe.16

21.

Das Licht. Körper, welche an sich die Fähigkeit besitzen, Licht auszusenden, heissen selbstleuchtend1, im Gegensatz hierzu müssen dunkle Körper von ändern beleuchtet werden, wenn sie sichtbar sein sollen. Alle Erscheinungen des Lichts lassen sich nur dann ungezwungen2 erklären, wenn wir annehmen, dass das Licht aus einer transversalen Wellenbewegung eines Mittels3 besteht, welches man Lichtäther4 oder Aether nennt. In diesem beträgt die Fortpflanzungsgeschwindigkeit sehr nahe 300000000 m/sec.[Pg 38] Die geraden Linien, längs deren das Licht sich fortpflanzt, nennt man Lichtstrahlen.

Die geradlinige Fortpflanzung der Lichtstrahlen erkennt man daran5, dass ein leuchtender Punkt unsichtbar wird, wenn zwischen ihn und das Auge in die gerade Verbindungslinie beider ein undurchsichtiger Körper tritt. Besitzen6 der leuchtende und der undurchsichtige Körper eine gewisse Ausdehnung, so erhält ein Teil des Raumes hinter dem letzteren gar kein Licht (Kernschatten7), während ein anderer Teil des Raumes nur von einem Teil des leuchtenden Körpers Licht empfängt (Halbschatten8). Bei den Mondfinsternissen tritt der Mond in den Kernschatten der Erde; bei den totalen Sonnenfinsternissen streicht der Kernschatten des Mondes über die Erde.

Wir sind nicht im Stande Lichtstärken unmittelbar9 zu messen; wir haben nicht einmal die Fähigkeit, durch unser Auge die Beleuchtung einer Fläche in Zahlen abzuschätzen. Wir sind daher bei der Messung der Stärke einer Lichtquelle auf die Vergleichung derselben mit derjenigen eines Normallichtes angewiesen10. Zu diesem Zwecke lässt man von zwei unmittelbar nebeneinander liegenden Flächen die eine von der Normalkerze, die andere von der zu messenden Lichtquelle unter gleichen Einfallswinkeln11 beleuchten und reguliert die Entfernungen so, dass die Beleuchtungen dieselben werden. Alsdann verhalten sich die beiden Lichtstärken wie die Quadrate der Entfernungen der Lichtquellen von den beleuchteten Flächen. Dieses Verfahren heisst Photometrie und die dazu verwendeten Apparate nennt man Photometer.

In dem Photometer von Bunsen ist die von den beiden Lichtquellen gleichzeitig beleuchtete Fläche ein Schirm12 von weissem Papier, der in der Mitte einen Stearinfleck hat.[Pg 39] Beleuchtet die eine Lichtquelle den Schirm von der einen Seite, so erscheint der Fleck von dieser Seite aus dunkel gegen das Papier, weil er mehr Licht durchlässt und weniger zurückwirft als die reine Papierfläche. Bringt man nun auf die andere Seite des Schirmes die andere Lichtquelle in eine solche Entfernung, dass der Fleck beiderseits hell erscheint, so sind beide Seiten des Schirmes gleich stark beleuchtet.

22.

Alle Strahlen, welche von einem leuchtenden Punkt vor einem ebenen Spiegel1 ausgehen, werden so zurückgeworfen, dass sie für das Auge eines Beobachters von einem Punkte hinter dem Spiegel herzukommen scheinen; diesen Punkt nennt man das Spiegelbild2 des leuchtenden Punktes. Dieses Spiegelbild liegt auf der3 vom leuchtenden Punkt auf die Spiegelebene gefällten Senkrechten, und zwar ebensoweit hinter dieser Ebene wie der leuchtende Punkt davor.

Befindet sich ein leuchtender Gegenstand zwischen zwei einen spitzen Winkel einschliessenden Spiegeln, so dient das Bild von einem der Spiegel als Gegenstand für den ändern und umgekehrt. Wir erhalten so eine Anzahl von Bildern, welche mit dem Gegenstand auf einem4 um den Durchschnitt5 der beiden Spiegel beschriebenen Kreis liegen. Ist z. B. der Spiegelwinkel 60°, so gruppieren sich Gegenstand und Bilder in Form eines Sechsecks. Benutzt man als Gegenstände, die man zwischen die Spiegel bringt, bunte Glasstückchen, Perlen6 etc., so erhält man beim7 Hineinblicken mosaikartige Bilder in Form von sechseckigen Sternen (Kaleidoskop).

[Pg 40]

Ein8 von zwei9 unter einem Winkel a gegen einander geneigten Ebenen begrenztes, durchsichtiges Mittel nennt man in der Optik ein Prisma; die beiden Ebenen, durch die der Lichtstrahl ein- und austritt, heissen die brechenden10 Flächen, ihre Durchschnittslinie heisst die brechende Kante, der Winkel a zwischen den beiden Ebenen heisst der brechende Winkel des Prismas. Man giebt gewöhnlich einem solchen Körper die Gestalt eines geraden dreiseitigen geometrischen Prismas.

Lässt man weisses Licht, z. B. Sonnenlicht, durch einen11 parallel zur brechenden Kante gestellten, engen Spalt hindurch auf ein Prisma fallen, so erhält man nicht ein einfaches weisses, sondern ein bandförmig auseinandergezogenes12 und an verschiedenen Stellen verschieden gefärbtes Bild des Spaltes, weil sich im Prisma die Strahlen von grösserer Wellenlänge rascher fortpflanzen als die von kleinerer. Ein solches farbiges Spaltbild nennt man Spektrum. Das weisse Licht besteht aus einem Gemisch von unendlich vielen Strahlen verschiedener Farbe. Das rote Licht ist am wenigsten, das violette am stärksten brechbar.13

Glühende Gase und Dämpfe von geringer Dichte besitzen die merkwürdige Eigenschaft, nur einzelne14 ganz bestimmte Lichtarten auszusenden, während alle anderen Farben fehlen. Im Spektroskop erhält man dann, den einzelnen vorhandenen Farben entsprechend, einzelne farbige Spaltbilder in Gestalt von leuchtenden Linien auf dunkelem Grunde. Man erhält derartige15 Dämpfe, indem man16 leichtflüchtige Metallsalze in die nichtleuchtende Flamme des Bunsenschen Gasbrenners bringt. Wo die Temperatur der Bunsenflamme nicht ausreicht, verwendet man das Knallgebläse17 oder das elektrische Kohlenlicht.

Kirchhoff und Bunsen wiesen nach, dass diese Linien für die betreffenden18 Metalle charakteristisch sind, so dass[Pg 41] aus ihrer Anwesenheit im Spektrum auf die Anwesenheit des betreffenden Metalles geschlossen werden kann19. Hierauf gründet sich die Spektralanalyse.

23.

Die Wärme. Wärme ist, ähnlich dem Licht und Schall, eine gewisse Empfindung, welche durch gewisse in der Oberhaut endigende Nerven vermittelt1 wird. Wir nennen einen Körper kalt oder warm, je nachdem seine Temperatur niedriger oder höher ist als die unserer Haut.

Früher schrieb2 man die Wärmeerscheinungen einem gewichtlosen Stoffe zu. Jetzt ist man zu der Ansicht gelangt, dass die von den Körpern ausgestrahlte Wärme, wie das Licht, in transversalen Aetherschwingungen besteht und dass die Ursache der Wärme eine mehr oder weniger lebhafte Bewegung der Moleküle der Körper ist.

Jede Temperaturänderung hat eine Aenderung des Volumens zur Folge und zwar3 nimmt4 dasselbe mit wachsender Temperatur zu, mit abnehmender ab. Man überzeugt sich von dieser Thatsache, indem man5 eine Metallkugel, welche kalt gerade durch einen Ring hindurchfällt, erhitzt; die Kugel bleibt alsdann auf dem Ringe liegen.

Gewöhnlich benutzt man zur Temperaturmessung die Ausdehnung des Quecksilbers.

Das Quecksilberthermometer besteht aus einem kugelförmigen oder zylindrischen Glasgefäss, an welches eine enge Röhre angeschmolzen ist. Das Glasgefäss und ein Teil der Röhre ist mit Quecksilber gefüllt. Um die Lagenänderung6 des Endes der Quecksilbersäule in der Röhre bestimmen zu können, ist hinter oder auf der letzteren eine Skala angebracht. Diese Lagenänderung ist bei derselben Temperaturänderung um so grösser, je grösser das Volumen[Pg 42] des Quecksilbers und je enger das angesetzte Rohr ist. Um die Angaben der Thermometer vergleichbar zu machen, bestimmt man auf der Skala zunächst zwei Punkte, an denen das Ende der Quecksilbersäule sich bei7 zwei bestimmten Temperaturen befindet. Diese Punkte sind der Gefrierpunkt, entsprechend der Temperatur des gefrierenden Wassers oder des schmelzenden Eises, und der Siedepunkt, entsprechend der Temperatur des bei7 760 mm Barometerstand siedenden, reinen Wassers. Diese Punkte heissen Fundamentalpunkte und ihr Abstand8 heisst Normalabstand.

Man erhält die Skala, indem man5 diesen Normalabstand in eine bestimmte Anzahl gleicher Teile teilt, welche man Grade nennt.

24.

Die in der Wissenschaft allein gebrauchte Skala ist die hundertteilige oder Zentesimalskala. Bei7 dieser ist der Gefrierpunkt mit 0°, der Siedepunkt mit 100° bezeichnet.

Ein homogener starrer Körper dehnt sich nach allen Richtungen hin gleichmässig aus, d. h. alle Dimensionen vergrössern sich um1 denselben Bruchteil ihrer ursprünglichen Länge. Man nennt den Bruchteil der ursprünglichen Grösse des Körpers, um1 welche dieselbe bei einer Temperaturänderung um1 1° C sich ändert, den Ausdehnungskoeffizienten (für Eisen z. B. 0,0000123).

Bei genauen Längenmessungen ist zu beachten, dass die Länge des Massstabes von der Temperatur abhängt. Ist z. B. ein eiserner Massstab bei 15° C gerade 5 m lang, so ist seine Länge bei 25° C=5 (1 + 0,0000123[25-15]) = 5,000615 m. Bei -5° C dagegen ist sie 5(1+0,0000123 [-5-15]) = 4,99877 m d. h. bezw.2 0,6 mm zu lang und 1,2 mm zu kurz.[Pg 43]

Die Kraft, mit der die Ausdehnung und Zusammenziehung der Metalle erfolgt, ist ebensogross wie die, welche erforderlich wäre, um dieselbe Aenderung durch mechanischen Zug oder Druck hervorzubringen. Man muss deshalb eiserne Träger3, Brücken, Dampfkessel etc. so mit dem Mauerwerk4 verbinden, dass sie sich ungehindert ausdehnen und zusammenziehen können. Eiserne Radreifen5 werden heiss aufgezogen, damit sie nach dem Erkalten das Rad fest zusammenpressen. Dasselbe gilt6 von den sogenannten Schrumpfringen7 der grossen Geschützrohre.

Die Temperatur, bei8 der ein starrer Körper flüssig wird, heisst sein Schmelzpunkt; die Temperatur, bei der ein flüssiger Körper starr wird, heisst sein Erstarrungs- oder Gefrierpunkt. Beide Temperaturen sind für dieselbe Substanz gleich. Das Schmelzen und Erstarren ist meist von einer plötzlichen sprungweisen Aenderung des Volumens begleitet. So dehnt sich das Wasser beim Gefrieren um1 beinahe 1/11 seines Volumens aus; infolgedessen ist das Eis spezifisch leichter als das Wasser. Die Ausdehnung geschieht mit grosser Gewalt, so dass selbst starke gusseiserne Bomben durch darin gefrierendes Wasser zersprengt werden.

Die Verwandlung des flüssigen in den gasförmigen Zustand nennt man Verdampfen; der Uebergang des Dampfes in Flüssigkeit heisst Verdichtung. Eine Flüssigkeit entwickelt bei8 jeder Temperatur Dampf. Infolge seines Bestrebens sich auszubreiten, übt9 der Dampf, wie jedes Gas, einen gewissen Druck aus, welchen man Dampfdruck oder Dampfspannung10 nennt. Die Dampfspannung wächst mit der Temperatur der Flüssigkeit.

Eine Flüssigkeit siedet, sobald die Spannkraft10 ihres Dampfes gleich dem Luftdruck geworden ist. Die Temperatur, bei8 welcher das Sieden bei8 einem Druck von 760[Pg 44] mm Quecksilber eintritt, nennt man den Siedepunkt. Beim8 Sieden entweicht der Dampf nicht nur von der Oberfläche, sondern es11 bilden sich auch im Inneren der Flüssigkeit Dampfblasen. Indem dieselben aufsteigen, verursachen sie das Aufwallen der Flüssigkeit. Man nennt auch die Dampfbildung beim8 Sieden Verdampfen12 im engeren Sinne, während man die Dampfbildung, wobei der Dampfdruck kleiner als der Luftdruck ist, als Verdunstung13 bezeichnet.

25.

Der Siedepunkt wird erniedrigt, wenn der Druck vermindert, und erhöht, wenn der Druck vermehrt wird. Vermindert man z. B. den Druck auf 92 mm, so siedet das Wasser bereits bei1 50° C. Man benutzt diese Verminderung der Siedetemperatur, wie z. B. bei1 den Vakuumpfannen2 in den Zuckersiedereien3, um Wasser aus Stoffen zu entfernen, die sich bei höherer Temperatur zersetzen würden.

Umgekehrt4 kann man die Temperatur des siedenden Wassers steigern, wenn man dasselbe in einem geschlossenen Gefäss erhitzt. Dann kann der sich entwickelnde Dampf nicht entweichen, wodurch der Druck und damit die Temperatur steigt. Hierauf beruht der Papinsche5 Topf oder Digestor, ein starker eiserner Topf mit angeschraubtem Deckel, woran ein Sicherheitsventil6 angebracht ist, welches sich bei einem bestimmten Druck öffnet. Man kann in einem solchen Topf Substanzen in Lösung bringen, die sich in Wasser, das bei gewöhnlichem Druck siedet, nicht auflösen.

Gesättigt nennt man einen Dampf, wenn derselbe die7 grösste bei1 einer bestimmten Temperatur mögliche Spannkraft und das grösste relative Gewicht besitzt. Andernfalls nennt man den Dampf ungesättigt oder überhitzt. Man kann[Pg 45] überhitzten Dampf erhalten, entweder indem man8 eine gewisse Menge von gesättigtem Dampf absperrt9, und, ohne die Temperatur zu ändern, sein Volumen vergrössert, oder indem man die Temperatur des abgesperrten Dampfes steigert, oder indem man beides gleichzeitig ausführt.

Sobald der überhitzte Dampf eine bestimmte Temperatur überschritten hat, lässt er sich durch keinen noch10 so grossen Druck mehr in eine tropfbare11 Flüssigkeit verwandeln. Er verhält sich dann völlig wie die sogen.12 permanenten Gase. Beim1 Wasser ist diese kritische Temperatur 364° Celsius.

Ein starrer Körper verwandelt sich beim1 Erwärmen nicht mehr in eine Flüssigkeit, wenn der Druck, unter dem er steht, kleiner ist als die Spannkraft des Dampfes bei1 der Erstarrungstemperatur des flüssigen Körpers. Man nennt diesen Grenzwert13 den kritischen Druck. Unterhalb des kritischen Drucks kann ein Körper nur im gasförmigen und starren Zustand existieren. So verdampft Eis unter einem geringeren Drucke als 4,6 mm, ohne sich erst in Wasser zu verwandeln.

26.

Die Fortpflanzung der Wärme. Wenn zwei Körper verschiedene Temperaturen haben, so giebt der wärmere Körper an den kälteren Wärme ab. Hierbei können die Körper entweder durch einen beliebig1 grossen Zwischenraum getrennt sein: in diesem Falle geschieht die Uebertragung der Wärme durch Strahlung2; oder dieselben sind in unmittelbarer Berührung oder endlich durch einen dritten Körper miteinander verbunden: alsdann pflanzt sich die Wärme direkt von Molekül zu Molekül durch Leitung3 fort. Eine dritte Art der Wärmeverbreitung, die nur in flüssigen und[Pg 46] gasförmigen Körpern stattfinden kann, ist die Zirkulation. Erwärmt man z. B. eine Stelle eines Gefässes, das mit Wasser gefüllt ist, so steigt das erwärmte Wasser in dem umgebenden kälteren auf, während das letztere nach der erwärmten Stelle hinfliesst. Infolge dieser Zirkulation gleicht4 sich die Temperatur der Wassermasse rasch aus. Hierauf beruht die Warmwasserheizung mit geschlossenem Röhrensystem.

Die Fortpflanzung der Wärme durch Leitung geschieht selbst in den sogen. guten Wärmeleitern ausserordentlich langsam; noch viel langsamer verbreitet sich die Wärme in den schlechten Wärmeleitern. Wir haben uns den Vorgang so vorzustellen5, dass hierbei6 die Wärme durch Strahlung von einer Molekülschicht der benachbarten übermittelt7 wird, während bei8 der Wärmestrahlung die Vermittlung nur durch den Aether erfolgt.

Die absolute Wärmeleitungsfähigkeit der Körper wird gemessen durch die Anzahl von Wärmeeinheiten9 oder Grammkalorien, welche in 1 sec durch 1 cm2 des Querschnitts hindurchgehen, wenn zwei um10 1 cm abstehende Querschnitte einen Temperaturunterschied von 1° C besitzen, oder wie man hierfür auch sagen kann, wenn das Temperaturgefälle den Wert 1 besitzt.

Für die Heizungstechnik11 ist besonders der Hindurchtritt von Wärme durch eine Scheidewand aus einem wärmeren in einen kühleren Raum von Wichtigkeit, ein Vorgang, den man auch Wärmetransmission nennt.

27.

Spezifische und latente Wärme. Um verschiedene Körper um1 1° C zu erwärmen, bedarf es der Zufuhr von verschiedenen Wärmemengen2, welche wir die Wärmekapazität[Pg 47] der Körper nennen. Dieselbe ist immer der Masse des Körpers proportional.

Man misst die Wärmekapazität nach Wärmeeinheiten oder Kalorien, wobei3 man unter einer Kalorie (1 cal) diejenige Wärmemenge versteht, welche nöthig ist, um die Temperatur von 1 kg (oder 1 g) Wasser von 0° auf 1° C oder auch allgemein um 1° C zu steigern.

Diejenige Anzahl von Kalorien, welche nötig sind, um die Temperatur von 1 kg (oder 1 g) einer Substanz um1 1° C zu erhöhen, heisst die spezifische Wärme der Substanz. Wärmeaufnahme ohne Temperaturerhöhung findet beim4 Schmelzen oder Auflösen und beim4 Verdampfen der Körper statt. Man nennt diese Wärme gebunden oder latent.

Bei4 den umgekehrten Aggregatzustandsänderungen5, dem Erstarren und der Kondensation, wird die latente Wärme wieder frei.

Die latente Wärme des Wasserdampfes beträgt beim4 Siedepunkt 536 cal. Man braucht also6, um 1 kg Wasser von 100° in Dampf von derselben Temperatur überzuführen, so viel Wärme, dass man damit z. B. 10 kg Wasser um1 53,6° C erwärmen könnte. Umgekehrt7 giebt jedes Kilogramm Wasserdampf von 100° bei4 der Verdichtung zu Wasser von 100° 536 cal ab. Man macht hiervon Gebrauch bei4 der Dampfheizung.

Die Bestimmung der spezifischen und latenten Wärme geschieht mittels des Kalorimeters, einer Vorrichtung mittels deren man diejenige Wärmemenge misst, welche ein Körper von bestimmter Masse bei4 einer Abkühlung um1 eine bestimmte Anzahl von Graden hergiebt oder bei4 einer Erwärmung um1 eine bestimmte Anzahl von Graden aufnimmt. Dies kann auf drei verschiedene Arten ausgeführt werden, 1. Man bringt den auf eine bestimmte Temperatur[Pg 48] erhitzten Körper in eine abgewogene Menge Wasser von niederer Temperatur und ermittelt8 die Temperatur, welche beide zusammen schliesslich annehmen. 2. Man ermittelt die Menge von Eis, welche der auf eine bestimmte Temperatur erwärmte Körper zu schmelzen vermag.9 3. Man bestimmt diejenige Menge von Wasser, welche der Körper in einem Strom von gesättigtem Wasserdampf niederschlägt,10 während er sich auf die Temperatur des Dampfes erwärmt.

28.

Wärme aus mechanischer Arbeit. Wärme entsteht1 bei der Reibung und beim unelastischen Stoss der Körper; bei diesen Vorgängen wird mechanische Arbeit verbraucht. Die Versuche haben gelehrt, das zur Erzeugung von 1 cal immer eine ganz bestimmte Arbeitsgrösse2 von im Mittel3 425 mkg nötig ist. Umgekehrt kann sich unter Umständen Wärme wieder in mechanische Arbeit umsetzen, wobei4 man für je 1/425 cal eine Arbeitsleistung von 1 mkg erhält. Man nennt die Grösse 425 mkg das mechanische Aequivalent der Wärme, während 1/425 cal. das calorische Aequivalent der Arbeit ist.

Beispiele von der Umsetzung von Wärme in mechanische Arbeit findet man in den Heissluftmotoren, bei welchen eine angesaugte und dann durch die Bewegung eines Kolbens verdichtete Luftmenge5 erhitzt wird und bei der während der Erhitzung stattfindenden Ausdehnung einen zweiten Kolben vorwärts schiebt, welcher mittels Pleuelstange6 und Kurbel7 eine Welle8 mit Schwungrad9 in Bewegung setzt und so die von der erhitzten, sich ausdehnenden Luft abgegebene Arbeit an letztere abgiebt. Die Luftmenge kann dabei10 bei11 jedem Hub neu aufgesaugt werden (Ericson), oder die Maschine kann immer mit demselben Luftquantum[Pg 49] arbeiten (Lehmann). Diese Maschinen müssen infolge der Schwierigkeit, die Wärme rasch der Luft zuzuführen, mit hohen Temperaturen der Heizflächen und darum ungünstig arbeiten. Günstiger ist daher der Motor von Hock, bei welchem die Arbeitsluft durch den Heizraum hindurchgeführt wird.

Diese Maschinen bilden bis zu einem gewissen Grade den Uebergang12 zu den weit vollkommeneren Gaskraftmaschinen, bei welchen ein explosives Gemisch von Luft und Leucht- oder Heizgas angesaugt, zusammengedrückt und dann entzündet wird. Das durch die rasche Verbrennung auf sehr hohen Druck gebrachte Gemenge von Stickstoff und den Verbrennungsprodukten des Gases treibt alsdann den Kolben wieder vorwärts und giebt dabei13 an denselben Arbeit ab, welche auf eine Welle mit Schwungrad übertragen wird. Beim Rückgang des Kolbens werden die infolge der Ausdehnung stark abgekühlten Verbrennungsgase in die Luft hinausgetrieben. Dann wird wieder Gemisch angesaugt, komprimiert, entzündet etc., d. h. bei je zwei Hin- und Hergängen des Kolbens wird nur während eines Kolbenhubs14 Arbeit geleistet (Viertaktmotor von Otto). Die Gaskraftmaschinen setzen15 jetzt bis über 30 Prozent der gesammten bei der Verbrennung des Gases entstehenden Wärme in mechanische Arbeit um.

29.

Aehnlich ist die Wirkung der Dampfmaschine, bei welcher der in einem Dampfkessel erzeugte, hochgespannte und dann mehr oder weniger überhitzte Dampf ebenfalls in einen Zylinder1 mit Kolben tritt und diesen vorwärts schiebt. Um die im Dampf enthaltene Energie möglichst auszunutzen, sperrt2 die sogenannte Steuervorrichtung3 den[Pg 50] Zutritt des frischen Dampfes aus dem Kessel nach etwa 1/10 bis 1/3 des Kolbenweges ab, und der Dampf dehnt sich dann weiter nahezu adiabatisch unter Abkühlung und Abnahme des Druckes aus, wobei4 ihm aber durch Heizung der Zylinderwände etwas Wärme zugeführt werden muss, wenn keine Verdichtung eintreten soll. Der bis nahezu Atmosphärendruck ausgedehnte Dampf tritt dann entweder in die Luft aus oder er tritt in einen sogenannten Kondensator, worin er durch Abkühlung der Wandungen oder durch eingespritztes Wasser verdichtet wird. Hierbei4 entsteht ein bis etwa 65 cm Quecksilbersäule niedrigerer5 Druck, als der Atmosphärendruck beträgt; der auf Atmosphärendruck expandierte Dampf kann sich also noch weiter ausdehnen und dabei4 Arbeit abgeben. Wegen der bei letzteren Maschinen notwendigen Pumpe zum Fortschaffen des Kondenswassers aus dem Kondensator geht6 hierbei ein Teil Arbeit wieder verloren, der bei kleinen Maschinen grösser ausfallen7 kann als der durch die Verdichtung erzielte Gewinn.

Beträgt der Ueberdruck des Kesseldampfes nicht mehr als 6 Atm., so genügt für die Ausdehnung ein Zylinder. Bei 8 bis 10 Atm. Kesselüberdruck ist es aber vorteilhafter, die Expansion stufenweise auf 2 Zylinder, den Hochdruckzylinder mit kleinerem und den Niederdruckzylinder mit grösserem Durchmesser zu verteilen, während man für noch höheren Dampfdruck (12 bis 17 Atm.) die Expansion auf 3 und sogar 4 Zylinder verteilt. Da selbst in dem bei niederer Temperatur verdichteten Dampf noch sehr grosse Wärmemengen enthalten sind, hat man in neuester Zeit versucht, die Wärmeausnutzung der Dampfmaschine noch vollkommener zu gestalten, indem man8 den Kondensator einer Wasserdampfmaschine als Heizapparat für einen mit Aether oder flüssiger schwefliger Säure gefüllten zweiten[Pg 51] Dampfkessel verwendete und mittels der schon bei niederer Temperatur hoch gespannten Dämpfe dieser Flüssigkeiten eine zweite mit der ersten mechanisch gekuppelte Dampfmaschine antrieb. Auf diese Weise hat man den Wirkungsgrad9 der Dampfmaschine, der bei der Wasserdampfmaschine zusammen mit dem Kessel bis etwa 12 Prozent erreicht, auf 17 Prozent zu steigern vermocht. Aehnliche Vorteile hat man durch sehr starke Ueberhitzung des Dampfes erreicht.

Bei den modernen Dampfturbinen, welche jetzt so weit vervollkommnet sind, dass ihr Wirkungsgrad denjenigen der Zweifachexpansionsmaschinen erreicht, lässt man den Dampf, ähnlich dem Wasser bei den Wasserturbinen, ausströmen und die mit grosser Geschwindigkeit austretenden Dampfstrahlen10 auf ein Schaufelrad11 drücken. Wegen der grossen Ausflussgeschwindigkeit des Dampfes muss auch, um einen günstigen Wirkungsgrad zu erzielen, die Umfangsgeschwindigkeit des Schaufelrads sehr hoch sein.

30.

Mechanische Wärmetheorie. 1. Ein grosses Quantum von Wärmeenergie ist immer einem ganz bestimmten Quantum mechanischer Energie äquivalent. Die Summe der beiden Energiearten1 in einem gegen die Aussenwelt vollkommen abgeschlossenen Raume, in welchem sich beliebige2 Umwandlungen der einen in die andere Energieform zutragen3, ist deshalb konstant. Dieser Satz heisst auch das Prinzip von der Erhaltung der Energie.

2. Bei Kreisprozessen4 vollziehen sich die Umwandlungen so, dass dabei die umgewandelte Wärme immer den Wärmequellen höherer Temperatur entnommen wird, während eine Ueberführung von Wärme aus einer Wärmequelle niederer[Pg 52] Temperatur in eine höhere nur durch Aufwendung von mechanischer Arbeit oder einer anderen Energieform vollzogen werden kann, und bei jedem solchen Kreisprozess findet eine Vermehrung der Wärmeenergie auf Kosten der anderen Energieform statt.

Am allgemeinsten5 lässt sich der zweite Hauptsatz der mechanischen Wärmetheorie in der Form aussprechen: Nur solche Vorgänge vermögen mechanische Arbeit zu liefern, welche in der Natur von selbst sich vollziehen, wie z. B. der Uebergang von Wärme von höherer auf niedere Temperatur, das Herabsinken eines Gewichts von einem höheren auf ein tieferes Niveau6, der Uebergang der Elektrizität von einem höheren auf ein tieferes Potentialniveau etc. Da Wärme auftritt, wenn Arbeit, d. h. Bewegung von Massen, verschwindet, und da umgekehrt Wärme in Arbeit übergeführt werden kann, so fasst7 man gegenwärtig die Wärme selbst als eine Art von Massenbewegung auf, bei der jedoch die Körper nicht als Ganzes, sondern nur ihre Moleküle gegeneinander in Bewegung begriffen8 sind. Keine Wärme9 würde demnach ein Körper enthalten, wenn seine Moleküle gegeneinander in Ruhe wären; dieser Zustand wäre dann derjenige, welcher dem absoluten Nullpunkt der Temperatur entspricht.

Der Magnetismus. Ein Magnet zieht10 ein ihm nahe gebrachtes Eisenstück an, wird gleichzeitig aber auch von diesem Eisenstück mit gleicher Kraft angezogen.

Nähert man zwei Magnetpole einander, so beobachtet man nur dann Anziehung, wenn der eine ein Nordpol, der andere ein Südpol ist, oder wenn beide ungleichnamig sind. Dagegen11 stossen12 sich zwei Nordpole oder zwei Südpole, d. h. gleichnamige Pole, gegenseitig ab.

Die Kraft, welche zwischen zwei Magnetpolen zur Wir[Pg 53]kung kommt, ist umgekehrt proportional dem Quadrat ihres gegenseitigen Abstandes.

Die Einheit der Polstärke ist ein solcher Magnetpol, dessen Stärke so gross ist, dass wenn er in die Entfernung von 1 cm von einem ähnlichen Magnetpol von gleicher Stärke gestellt wird, denselben mit der absoluten Einheit der Kraft abstösst. Diese absolute Einheit der Kraft ist die Dyne, welche der Masse von 1 g die Geschwindigkeit von 1 cm in der Sekunde mitteilt.

31.

In vielen Fällen ist der Magnetismus eines magnetisierten Stahlstabes hauptsächlich nur auf dessen Oberfläche vorhanden. Man hat dies dadurch1 nachgewiesen, dass man einen kurzen Magnetstab in Säure legte, so dass allmählig die äusseren Schichten des Metalles aufgelöst wurden. Es stellte sich dabei heraus,2 dass nach der so herbeigeführten Beseitigung einer verhältnissmässig dünnen Stahlschicht der Magnetismus des Stabes fast gänzlich verschwunden war. Ferner verfuhr man in gleicher Hinsicht3 so, dass man ein kurzes, verhältnissmässig dünnwandiges Stahlrohr und einen nach Länge und Durchmesser gleichen Stahlstab gleich stark magnetisierte. Es zeigte sich dann, dass das Stahlrohr fast dieselbe magnetische Kraft besass, wie der volle Magnetstab. Nur bei langen und verhältnismässig dünnen Stäben dringt der Magnetismus vollständig in das Material ein.

Zerbricht man einen Magnetstab, so bilden die Bruchstücke wiederum vollständige Magnete, mit je zwei entgegengesetzten Polen. Denken wir uns diese Teilung so lange fortgesetzt, bis wir den Stab in seine Moleküle zerteilt haben, so werden wir annehmen dürfen, dass auch letztere vollständige Magnete darstellen4 werden.[Pg 54]

Wir stellen in betreff der Konstitution eines magnetischen Körpers die Hypothese auf, dass die Moleküle schon vor der Magnetisierung vollständige Magnete sind, welche aber im natürlichen Zustand infolge der gegenseitigen Anziehung sich so lagern5, dass sich ihre Wirkungen nach aussen gegenseitig aufheben.6 Beim Magnetisieren werden dieselben durch einen äusseren Zwang in gleiche Richtung gedreht, so dass sich nun ihre Wirkungen nach aussen summieren.

Diese Hypothese wird durch folgenden Versuch gestützt. Man füllt ein Glasrohr mit Stahlfeilspänen, verkorkt beide Enden und schüttelt um; das Rohr erscheint nicht magnetisch. Nun magnetisiert man dasselbe, wodurch es die Eigenschaften eines künstlichen Magnets annimmt. Schüttelt man das Rohr hierauf wieder kräftig um, so erscheint es wieder gänzlich unmagnetisch, obgleich die einzelnen Stahlspänchen permanente Magnete geblieben sind.

Wenn es möglich wäre, einen einzelnen Magnetpol, losgelöst von jeder materiellen Masse, herzustellen7, so würde derselbe, in die Nähe eines Magnets gebracht, durch die auf ihn ausgeübte Kraft in Bewegung gesetzt werden. Da er kein Beharrungsvermögen8 besässe, würde er sich in jedem Augenblick genau in der Richtung der auf ihn wirkenden Kraft bewegen, also Bahnen beschreiben, deren Tangente in jedem Punkte der Umgebung des Magnets die Richtung der daselbst wirkenden magnetischen Kraft angeben würden. Nach Faraday nennen wir die Umgebung eines Magnets, in welcher dessen Kraftwirkungen erfolgen, das magnetische Feld, und die soeben definierten Linien, die Kraftlinien des Felds. Bringt man eine kleine Magnetnadel in das magnetische Feld, so werden ihre beiden Pole von entgegengesetzten Kräften angegriffen, weshalb die Nadel[Pg 55] sich in die Richtung der durch ihren Mittelpunkt gehenden Kraftlinie einstellen9 muss.

Diese Kraftlinien haben wir uns als geschlossene Kurven vorzustellen,10 welche zum Teil ausserhalb, zum Teil aber innerhalb des Magnets verlaufen. Dieselben können auch ganz innerhalb des Magnets liegen.

32.

Die Elektrizität. Die zwischen zwei punktförmigen Elektrizitätsmengen wirkende Kraft ist dem Produkt aus den Mengen direkt, dem Quadrat ihrer Entfernung umgekehrt proportional und fällt der Richtung nach1 in die gerade Verbindungslinie der beiden elektrischen Massenpunkte.

Nähert man einem unelektrischen isolierten Leiter2 einen elektrischen Körper, so wird ersterer elektrisch, und zwar3 ist die Elektrizität an dem Ende, welches dem genäherten Körper zugewendet ist, die entgegengesetzte, während sich am abgewandten Ende gleichnamige Elektrizität sammelt. Entfernt man den elektrischen Körper, so vereinigen sich beide Elektrizitäten wieder, und der Leiter erscheint unelektrisch, woraus zu schliessen ist,4 dass von beiden Elektrizitäten gleichgrosse Mengen vorhanden waren.

Man nennt diese Trennung der Elektrizitäten in einem Leiter durch Annäherung eines elektrischen Körpers Influenz, Verteilung oder elektrostatische Induction.

Wenn man in eine leitende Flüssigkeit, z. B. eine Salzlösung, zwei verschiedene Metalle eintaucht, von denen man das eine zur Erde ableitet, so wird das nicht abgeleitete Metall elektrisch. Wird hierbei das erste Metall, wenn das zweite abgeleitet ist, positiv, so wird das zweite bei Ableitung des[Pg 56] ersten ebenso stark negativ. Das abgeleitete Metall besitzt immer das Potential oder die Spannung 0; also5 besteht zwischen beiden Metallen ein Spannungsunterschied. Dieser entsteht dadurch, dass an den Berührungsstellen6 der verschiedenen Körper eine Trennung der Elektrizitäten stattfindet. Die hier auftretenden Spannungen sind sehr viel geringer als diejenigen bei der Reibung.

Bringt man verschiedene Metalle paarweise in eine Flüssigkeit, so werden immer diejenigen Metalle am stärksten negativ, welche von der Flüssigkeit am stärksten angegriffen werden.

Der Spannungsunterschied wird in einer Einheit gemessen, welche den Namen 1 Volt (1 V) führt und welche numerisch sehr nahe gleich dem 300. Teil7 der absoluten elektrostatischen Einheit der Spannung oder des Potentials. In Volt gemessen ist im Wasser der Spannungsunterschied zwischen Zink und Kupfer 0,78 V, zwischen Zink und Platin 1,05 V.

Eine solche Anordnung von zwei Metallen in einer Flüssigkeit heisst ein galvanisches oder Voltasches Element oder eine einfache galvanische Kette. Verbindet man die beiden Pole durch einen Leiter, so fliesst infolge des fortdauernd bestehenden Spannungsunterschieds zwischen seinen Enden in diesem Leiter +E vom +Pol nach dem -Pol, während sich die -E in der umgekehrten Richtung bewegt. Da an den Berührungsstellen fortwährend neue Elektrizitätsmengen geschieden werden, so erhält man in dem Leiter einen ununterbrochenen elektrischen Strom. Den Leiter nennt man den Schliessungsbogen.8

33.

Man versteht unter Stromstärke die Elektrizitätsmenge, welche in der Zeiteinheit1 durch einen Querschnitt2 des[Pg 57] Schliessungsbogens hindurchfliesst. Als technische Einheit der Stromstärke dient 1 Ampère (1 A); die3 bei dieser Stromstärke durch jeden Querschnitt des Schliessungsbogens in 1 Sekunde hindurchfliessende Elektrizitätsmenge heisst 1 Coulomb (1Cb) und dient in der Elektrotechnik als Einheit der Elektrizitätsmenge. Numerisch ist 1 Cb=3.109 absolute elektrostatische Einheiten.

Da die Stromabgabe4 eines einzelnen Elementes verhältnismässig schwach ist, so werden für viele Zwecke eine mehr oder minder grosse Zahl von Elementen gleicher Art zu Batterien, entweder mit Bezug auf5 die Vergrösserung der in einer gewissen Zeit abzugebenden Elektrizitätsmenge, oder mit Bezug auf die Erhöhung der Potentialdifferenz, oder auch mit Bezug auf beide Arten der Wirkungserhöhung, miteinander verbunden. Die Vergrösserung der Elektrizitätsmenge ist allerdings auch durch entsprechende Vergrösserung der wirksamen6 Metallflächen in einem Elemente zu erreichen, jedoch wird dann sehr bald eine Grenze gefunden, wo die Elemente durch ihre Grösse unbequem werden. Man wählt alsdann zu gleichem Zwecke die Schaltung7 auf Quantität oder Parallelschaltung, wobei die gleichnamigen Pole, z. B. einerseits die Pole der Zinkplatten und andrerseits die der Kupferplatten miteinander durch einen Leiter von entsprechend grossem Querschnitt verbunden werden. Soll8 dagegen eine Erhöhung der Potentialdifferenz herbeigeführt werden, welche von der Flächengrösse der Platten unabhängig ist, indem9 sie nur durch die physikalische Natur der Elektroden und des Elektrolyten bedingt wird, so ist die Schaltung auf Spannung, oder Hintereinanderschaltung, oder auch Reihenschaltung genannt, zu wählen. Hierbei werden von Element zu Element[Pg 58] immer die entgegengesetzten Pole, z. B. die Pole der Zink- und Kupferplatten miteinander verbunden.

Die Akkumulatoren. Der Akkumulator10 von Planté besteht aus zwei Bleiplatten in verdünnter Schwefelsäure. Schickt man einen Strom durch ein solches Element hindurch, so reduziert der an der negativen Bleielektrode auftretende Wasserstoff etwa11 vorhandenes Bleioxyd zu metallischem Blei, während sich der Sauerstoff an der positiven Platte mit dem Blei zu Bleisuperoxyd12 verbindet. Hat man so den Akkumulator geladen, so erhält man aus demselben, wenn man die beiden Bleiplatten mit einem Leiter verbindet, in letzterem einen Strom, der von der oxydierten Bleiplatte zur metallischen geht. Derselbe dauert so lange an, bis sich sowohl13 das Bleioxyd durch den Wasserstoff, wie auch das metallische Blei durch den Sauerstoff in Bleioxyd umgewandelt hat, welches sich mit der vorhandenen Schwefelsäure verbindet. Dieses nennt man die Entladung des Akkumulators. Bei einer neuen Ladung wird alsdann das schwefelsaure Blei14 in metallisches Blei am negativen und Bleisuperoxyd am positiven Pol, und in Schwefelsäure umgewandelt. Die E. M. K.15 eines solchen Elements beträgt anfangs etwas über 2 V, sinkt aber während der Entladung langsam auf etwa 1,8 V und nimmt dann sehr rasch ab. Beim Gebrauch setzt man daher die Entladung nur so lange fort, bis die E. M. K. ziemlich auf 1,8 V gesunken ist.

Um mehr oxydations- bezw.16 reduktionsfähiges Material zu erhalten, bedeckte Faure die Bleiplatten mit Mennigeschichten17. Man kann auch Gitter18 von Blei herstellen und die Zwischenräume mit Bleiverbindungen ausstopfen.

Man berechnet die Leistungsfähigkeit eines Akkumulators nach Ampèrestunden. Ein Akkumulator von 100 Am[Pg 59]pèrestunden Kapazität vermag z. B. 100 Stunden lang einen Strom von 1 A oder 5 Stunden lang einen solchen von 20 A etc. zu liefern. Da der in 1 Stunde von 1 A entwickelte Sauerstoff 3,86 g Blei in Bleioxyd (PbO) verwandelt, so müssen mindestens 386 g oxydierbares Blei vorhanden sein. Uebrigens ist die Kapazität eines Akkumulators bei langsamer Entladung grösser als bei rascher, so dass einer der 10 Stunden lang 10 A liefern kann, 20 A nur etwa 4 Stunden lang zu liefern vermag.

34.

Die elektrischen Strommaschinen. Die zur Erzeugung von elektrischen Strömen dienenden Maschinen, welche gewöhnlich als Dynamomaschinen oder Dynamos bezeichnet werden, unterscheiden1 sich als Gleichstrom-2 und Wechselstrommaschinen3 und beruhen auf der von Faraday entdeckten Erregung4, Influenz oder Induction elektrischer Ströme in Drähten mittels magnetischer Einwirkung. Bei den ersten Maschinen dieser Art fand die Erregung der Ströme durch Dauermagnete5 (stählerne Hufeisenmagnete) statt, vor deren Polen ein mit zwei Drahtspulen versehener Anker6 in rasche Umdrehung versetzt werden konnte. In der Clarkeschen Maschine wurden in den dicht bei den beiden Magnetpolen vorübergehenden Ankerschenkeln7 bei jeder vollen Umdrehung zwei Polwechsel8 herbeigeführt und dadurch in den beiden Drahtspulen entsprechend starke entgegengesetzte, aber in gleicher Richtung durch beide Spulen fliessende elektrische Ströme induziert, so dass also der Anker bei einer halben Umdrehung einen Strom in der einen Richtung und bei der nächsten halben Umdrehung einen Strom in der entgegengesetzten Richtung in seiner Bewickelung erzeugt. Clarke verbesserte seine Maschine[Pg 60] noch durch Anbringung9 eines Stromwenders10, um einen Strom in gleicher Richtung im äusseren Stromkreise zu erhalten. Diese Vorrichtung11 besteht aus einem auf die Ankerwelle aufgesteckten Zylinder aus isolierendem Material (Holz, Ebonit u. dergl.12), auf dem zwei metallene Sektoren einander gegenüberstehen, aber von einander isoliert befestigt sind und dabei über den Umfang des isolierenden Zylinders etwas emporstehen. Auf jedem dieser beiden Metallsektoren oder Segmenten schleift eine aus Kupferdraht oder schmalen übereinandergelegten Kupferblechstreifen13 gebildete elastische sogenannte Bürste. Beide Bürsten sind auf einer isolierenden Grundplatte befestigt und durch geeignete Klemmen14 mit Leitern verbunden.

Ein wesentlicher Fortschritt war die Einführung des Siemensschen Doppel-T-Ankers. Dieser besteht aus einem weichen Eisenkern15 von zylindrischer Form, in welchen beiderseits eine breite Nut16 eingefrässt17 ist, die zur Aufnahme des isolierten Bewickelungsdrahtes dient, so dass die Windungen parallel zur Achse des Ankerzylinders liegen. Die in diesen Windungen bei Umdrehung des Ankers induzierten Ströme werden durch einen auf der Achse sitzenden Stromwender gleich gerichtet.

Die permanenten Stahlmagnete wurden zuerst von Wilde durch Elektromagnete ersetzt. In 1867 wurde von Siemens und fast gleichzeitig auch von Wheatstone das sogenannte dynamoelektrische Prinzip entdeckt, welches darauf beruht, dass eine geringe Spur von Magnetismus im Eisen der Feldmagnete zur Selbsterregung der Magnete hinreichend ist, indem die18 zuerst dem geringen Magnetismus entsprechenden schwachen induzierten elektrischen Ströme des Ankers, in die Bewickelung der Magnete geleitet, diesen Magnetismus verstärken, wodurch dann wieder die in der Ankerbewick[Pg 61]lung erregten Ströme verstärkt werden, so dass diese alsdann den Magnetismus wieder verstärken und so fort bis die volle Wirkung der Maschine erreicht wird.

35.

Die Gramme Maschine. Zwischen den Polschuhen des den Feldmagneten bildenden Elektromagneten ist der1 aus einem2 mit isoliertem Kupferdraht bewickelten Eisenring bestehende Anker auf einer drehbaren Welle3 angebracht. In der Kupferdrahtbewickelung dieses ringförmigen Eisenkerns werden bei der Bewegung durch das magnetische Kraftfeld elektrische Ströme induziert, wobei4 der Eisenkern durch Influenz magnetisiert wird und die Verdichtung der magnetischen Kraftlinien, sowie die daraus entstehende Verstärkung des magnetischen Feldes stattfindet.

Ursprünglich war Gramme von dem Gedanken ausgegangen, den durch den Einfluss des Feldmagneten magnetisierten Eisenring in der Drahtspirale oder die Drahtspirale um den magnetisierten Eisenring rotieren zu lassen. Der5 praktischen Ausführung dieser Idee stellten sich jedoch unüberwindliche Schwierigkeiten entgegen, so dass der Erfinder den Eisenring einfach mit isoliertem Drahte bewickelte und in geeigneter Weise auf der Welle befestigte und so den ganzen Anker vor den Polen des Feldmagneten rotieren liess. In der Tat6 wurde dadurch dieselbe, von ihm wohl7 nicht vorhergesehene Wirkung erzielt, als wenn der Eisenkern oder die Drahtspirale für sich allein rotierten. Durch die Einwirkung der Pole des Feldmagneten werden nämlich8 auch in dem rotierenden Ringe zwei feststehende entgegengesetzte Pole erzeugt, indem9 durch die magnetische Influenzierung des Eisenringes dem Nordpole des Feldmagneten gegenüber ein Südpol und dem Südpole des Feldmagne[Pg 62]ten gegenüber ein Nordpol im Eisenringe entsteht; allerdings10 werden dabei fortwährend neue Eisenteilchen im rotierenden Ringe veränderlich magnetisiert und es ist deshalb erforderlich, das Material des Ringes so einzurichten, dass die fortwährend rasche Aenderung des Magnetismus der Teilchen möglichst erleichtert wird.

Die Bewickelung des Feldmagneten ist einfach eine Fortsetzung der Ankerbewickelung und die Erregung des Feldmagneten wird durch den von der Ankerbewickelung ausgehenden Hauptstrom bewirkt. Man bezeichnet diese Bewickelung, bei welcher Anker und Feldmagnet hintereinander geschaltet sind, als die Reihen- oder Serienbewickelung11 im Gegensatz zu der Nebenschlussbewickelung.12

Um die von der Maschine verlangte Leistung13 mit einer geringeren Umdrehungszahl zu erreichen, hat man mehrpolige Maschinen hergestellt, bei denen das Magnetfeld von vier, sechs, acht und mehr Polen gebildet wird, wobei Nord- und Südpol abwechselnd in dem sie verbindenden polygonalen oder kreisrunden Eisengestell14 angeordnet sind.

36.

Wechselstrommaschinen. Obschon alle elektrischen Strommaschinen nur Wechselströme erzeugen können, weil die magnet-elektrische Induktion nur durch wechselnde Wirkung zwischen magnetischer Kraft und elektrischen Leitern hervorgebracht werden kann, so unterscheidet man doch neben den durch Anbringung eines Stromwenders hergestellten Gleichstrommaschinen noch die eigentlichen1 Wechselstrommaschinen, welche die durch Induktion erzeugten Wechselströme direkt in den äusseren Stromkreis2 zur Benutzung abgeben3. Die Wechselstrommaschinen bedürfen4 daher nicht des kostspieligen und sorgsam zu über[Pg 63]wachenden Kommutators, der mit seinen Schleifbürsten leicht der Abnutzung unterliegt5 und zu Betriebsstörungen6 Anlass geben kann, sobald die Bedienung der Maschine nachlässig ist. Anstatt des Stromwenders sind die Wechselstrommaschinen nur mit dauerhaften Schleifbürsten versehen, von denen der Strom abgenommen wird. Sie können auch mit feststehendem Anker eingerichtet werden, so dass die hochgespannten Wechselströme direkt von den festen Klemmen7 in die Leitung übergehen.

In ihrem Aufbau sind demnach die Wechselstrommaschinen viel einfacher als die Gleichstrommaschinen. Sie sind zur Erzeugung von Strömen bis zu 10000 Volt Spannung zu benutzen, während man bei den Gleichstrommaschinen nur ausnahmsweise die Spannung höher als etwa 500 Volt treibt. Da durch die Wechselströme nicht das erforderliche konstante Magnetfeld hergestellt werden kann, so muss dies durch eine besondere, aber verhältnismässig kleine Gleichstrommaschine geschehen, die als Erregermaschine bezeichnet wird. Zuweilen hat man auch diese direkt mit der Wechselstrommaschine verbunden, indem8 man mittels eines auf deren Welle aufgesetzten Kommutators einen entsprechenden Teil des erzeugten Wechselstroms in Gleichstrom verwandelt.

Zu den Wechselstrommaschinen gehören auch die Drehstrommaschinen9, welche drei in ihrer Schwingungsphase gegenseitig um 120° verschobene Wechselströme erzeugen (Dreiphasenmotor).

Transformatoren. Wichtige Nebenapparate10 und Ergänzungsmittel11 der Wechselstrommaschinen sind die Transformatoren. Dieselben beruhen auf der Wirkung der magnetelektrischen Induktion, welche durch Wechselströme hervorgerufen wird, so dass der erzeugte Magnetismus im[Pg 64] Eisen rasch abwechselnd umgekehrt wird. Um diese rasche Umkehrung ohne zu grosse Verluste (Hysteresis und Wirbelströme12) herbeizuführen, müssen die Eisenkerne der Transformatoren aus dünnen (kaum 0,5 mm dicken) Eisenblechen mit isolierenden Zwischenlagen von paraffiniertem Papier etc. hergestellt werden. Zur Magnetisierung des Eisenkerns dient die Primärbewickelung desselben, und durch die abwechselnde Magnetisierung des Eisenkerns wird die Sekundarbewickelung desselben induziert und dadurch der transformierte Wechselstrom erzeugt. Man hat es dabei in der Gewalt, die Spannung des Sekundarstroms zu erhöhen und somit die Stromstärke entsprechend zu erniedrigen, oder die Spannung zu erniedrigen und die Stromstärke entsprechend zu erhöhen.

Man unterscheidet Kerntransformatoren13 und Manteltransformatoren. Bei ersteren ist der Eisenkern von der Drahtbewickelung beziehungsweise den Drahtspulen umgeben; bei letzteren sind die Drahtspulen innerhalb des rahmenartigen Eisengestells untergebracht.14

37.

Elektrische Lichtanlagen.1 Die Starkstromleitungen2 für Licht- und Kraftbetrieb3 werden, in der Regel4, wenigstens innerhalb der Städte, als Untergrundleitungen in der Form von Bleikabeln angelegt, durch welche die Hauptleitungen gebildet werden, die sich nach den Häusern in dünneren Leitungen abzweigen. Diese Kabel enthalten eine grössere Anzahl verseilter5 starker6 Kupferdrähte, die in ihrer Gesammtheit7 nach aussen durch Umspinnung mit Jute und Umwickelung mit Isolierband8 gegen Stromverlust möglichst gesichert, sowie durch eine die Isolationsmasse umgebende dichte Bleiumhüllung gegen Feuchtigkeit geschützt[Pg 65] sind. Um die Verletzung der Bleihülle bei Strassenumwühlungen9 zu verhüten, ist meist noch eine Armierung10 von Bandeisen oder Eisendraht vorhanden. Die Verbindung der Kabel untereinander, sowie die Abzweigstellen der Nebenleitungen, werden durch gusseiserne Muffen11 bewirkt. Um die Anschlussstellen12 behufs Nachsehen, Reparaturen und Neuanschlüssen leicht zugängig zu machen, sind Anschlusskästchen und Anschlussgruben13, die mit abnehmbaren Deckeln geschlossen werden, vorhanden. Ueberall, wo schwächere Leitungen den Strom aus stärkeren Leitungen aufzunehmen haben, sind Schmelzsicherungen14 angebracht, um zu verhüten, dass bei zufälligem Wechsel zwischen den Hauptleitungen ein zu starker Strom in die schwächeren Leitungen einträte und diese zum Glühen und Schmelzen brächte. Insbesondere sind solche Schmelzsicherungen, die bei dem Eintritt einer gewissen Stromstärke die Leitungen unterbrechen, an den Stellen, wo die Leitungen in die Häuser eingeführt werden, unbedingt erforderlich, um Feuers- und Lebensgefahr zu verhüten. Auch in den Hausleitungen selbst sind die einzelnen Lampen oder Lampengruppen mittels solcher Schmelzsicherungen zu schützen. In den Hausanlagen selbst werden die Leitungen, die in der Regel durch Umspinnung mit Baumwolle isoliert sind, mittels kleiner isolierender Porzellanrollen an Wänden und Decken befestigt oder durch isolierende Röhren aus Karton15 oder Hartgummi unterhalb des Wandverputzes16 und durch die Wände selbst von einem Raume in den andern geführt.

Zum Aus- und Einschalten17 der Lampen und anderer elektrischer Apparate werden Schalter18 von verschiedenen Formen und Einrichtungen benutzt. Ausser diesen sind noch die Umschalter19 zu erwähnen, welche dazu dienen, den Strom in einer Leitung auszuschalten und dabei gleichzeitig[Pg 66] dafür in eine andere Leitung überzuführen oder seine Richtung umzukehren. Diese Apparate sind mit zwei gegenüberstehenden Kontaktsystemen versehen, so dass der Hebel beim Umlegen das eine Kontaktsystem aus- und dafür das andere einschaltet.

38.

Die elektrische Kraftübertragung. Der Gleichstrommotor1 kann bei geeigneter Konstruktion mit einem sehr hohen Wirkungsgrade2 hergestellt werden, der selbst bei den kleinsten Motoren etwa 56 Prozent der zugeführten elektrischen Kraft und bei grösseren Motoren mindestens 85 Prozent beträgt. Indessen ist bei diesem Motor der Stromwender3 ein ziemlich empfindlicher Teil, der4 mit Sorgfalt zu behandeln ist und durch Funkensprühen5 leicht zu Störungen Anlass geben6 kann, ja sogar seine Anwendung an solchen Orten, wo leicht entzündliche Stoffe vorhanden sind, wie z. B. in Steinkohlengruben7 mit häufig vorkommenden schlagenden Wettern8, verbietet. Auch ist der Gleichstrom für Fernleitung wegen der verhältnismässig sehr geringen Spannung9, mit welcher er zu erzeugen ist, nicht anwendbar, weil er für die Uebertragung grösserer Kraftleistungen starke Querschnitte10 der Leitung verlangt, wodurch die Anlage zu kostspielig wird. Man hat unter diesen Umständen hochgespannte Wechselströme zu benutzen. Der einfache Wechselstrom ist jedoch insofern unbequem11, als er zur Erregung seines Magnetfeldes einen Gleichstrom braucht und daher zu dessen Erzeugung einer besonderen Maschine bedarf. Ferner kann auch ein solcher Motor nicht von selber angehen12, sondern muss zuerst in der gewünschten Richtung in Umdrehung versetzt werden, bis er eine13 der Stromwechselzahl und seiner eigenen Einrichtung ent[Pg 67]sprechende Geschwindigkeit angenommen hat, bevor er seine Arbeit verrichten kann; denn wird er bei zu geringer Geschwindigkeit belastet, so kommt er alsbald wieder zum Stillstand. Ueberhaupt14 muss er, um arbeitsfähig zu sein, in den15 durch seine Ankerdrehung unter der Einwirkung seines Magnetfeldes hervorgerufenen Stromwechseln mit der den Strom ihm liefernden Wechselstrommaschine übereinstimmen16. Man nennt daher den einfachen oder einphasigen Wechselstrommotor auch synchronen Motor.

Um diesem Uebelstand abzuhelfen, brachte man, anstatt des17 bei dem einphasigen Wechselstrommotor vorhandenen, einfach hin und her schwingenden Magnetfeldes, ein rotierendes Magnetfeld zur Wirkung. So entstand der Dreiphasenmotor oder eigentlich Drehstrommotor, bei welchem die Leitung nur drei Drähte erfordert und dessen Drehfeld als praktisch ganz gleichmässig anzusehen ist, weil die Winkelgeschwindigkeit des Motors keinen merklichen Schwankungen unterliegt18. Da derartige19 Motoren von der Umdrehungsgeschwindigkeit des Generators ganz unabhängig ihre Arbeit verrichten, so nennt man sie auch asynchrone20 Motoren.

39.

CHEMIE.

Die Chemie ist die Lehre von den Eigenschaften1 und Umwandlungen2 der Elemente der Natur und von ihren Verbindungen. Sowohl die Elemente wie ihre Verbindungen nennt man Stoffe3. Man kann daher die Chemie auch als die Lehre von den Stoffen, ihren Eigenschaften und Umwandlungen bezeichnen.

Elemente der Natur oder chemische Grundstoffe4 nennt man diejenigen Stoffe, welche wir bis jetzt nicht in andere[Pg 68] Stoffe zu spalten oder zu zerlegen vermögen und daher als chemisch einfach oder unzersetzbar betrachten, ohne dass5 mit Bestimmtheit gesagt werden kann, dass sie wirklich unzersetzbar sind. Aus den chemischen Grundstoffen baut sich die ganze körperliche Welt vom einfachen Mineral bis zur Pflanze und dem Tier auf.

Jedes Element besitzt eigenthümliche Merkmale6, die man teils physikalische, teils chemische Eigenschaften oder chemisches Verhalten7 nennt.

Die physikalischen Eigenschaften beziehen sich hauptsächlich auf den Aggregatzustand und alles damit Zusammenhängende.

Unter dem Aggregatzustande der Stoffe versteht man die Eigenschaft derselben, je nach den auf sie einwirkenden Druck- und Temperaturverhältnissen8, entweder den luftförmigen (gasförmigen) oder den flüssigen oder den festen Zustand anzunehmen.

Im gasförmigen Zustande nimmt9 die Materie den grössten Raum ein, besitzt keinen Zusammenhang, und vermag daher keine selbstständige Form oder Gestalt anzunehmen, sondern erfüllt jeden Raum, den man ihr bietet, vollständig. Lässt10 man in einen mit einem Gase erfüllten Raum ein zweites Gas einströmen, so verbreitet sich letzteres allmählig (vorausgesetzt dass die Gase nicht chemisch auf einander einwirken) in dem Raume ebenso gleichmässig, wie wenn kein anderes Gas vorhanden wäre. Man nennt dies die Diffusion der Gase. In der atmosphärischen Luft sind Sauerstoff- und Stickstoffgas11 mit einander diffundiert.

Nach Boyle vermindert sich bei12 allen Gasen der Raum, den ein Gas einnimmt, im umgekehrten Verhältnis zum Druck. Lässt man z. B. auf ein Gas, das einen Raum von 100 l erfüllt, einen doppelten Druck wirken, so wird dadurch[Pg 69] das Gas auf sein halbes Volumen, also auf 50 l, zusammengepresst.

Nach Gay-Lussac dehnen sich alle Gase bei gleicher Temperaturzunahme im gleichen Verhältnisse aus und umgekehrt; oder, wenn man ihnen die Ausdehnung nicht gestattet, so erhöht sich der Druck, den die Gase auf die Wandungen des sie umschliessenden Gefässes ausüben, bei allen Gasen im gleichen Verhältnis zur Temperaturzunahme und umgekehrt. Der Wert, um13 welchen sich die Gase bei gleichbleibendem Druck für je 1° C. der Zunahme oder Abnahme der Temperatur ausdehnen oder zusammenziehen, der sogenannte Ausdehnungskoefficient, ist 0,00367 oder 1/273 des ursprünglichen Volumens. Diese Gesetze haben sich bei späteren Prüfungen nicht als ganz, sondern nur als annähernd richtig erwiesen.

Durch geeignete Mittel kann ein Gas in eine Flüssigkeit, eine Flüssigkeit in ein Gas, oder ein fester Körper zuerst in eine Flüssigkeit und diese in ein Gas verwandelt werden.

40.

Alle Gase lassen1 sich, die einen leichter2, die anderen schwieriger2, in den flüssigen Zustand überführen (verdichten, verflüssigen), wenn man sie unter genügender Abkühlung einem genügend hohen Drucke unterwirft.

Erhitzt man eine flüchtige Flüssigkeit, so beginnt sie bei einer bestimmten3 Temperatur, welche man ihren Siedepunkt nennt, oft unter lebhafter Bewegung Dampfblasen zu entwickeln, zu sieden, und dabei4 in den dampfförmigen Zustand überzugehen. Das Sieden hängt davon ab5, dass die sich aus der Flüssigkeit entwickelnden6 Dämpfe eine genügende Spannung7 (Dampfdruck) besitzen, um den auf der Oberfläche der Flüssigkeit wirkenden Druck (z. B. den Luftdruck) zu überwinden, also8 unter Verdrängung der[Pg 70] Luft von der Flüssigkeit emporsteigen zu können. Je grösser der auf die Flüssigkeit wirkende Druck ist, desto höhere Temperatur ist nötig, um dieselbe zum Sieden zu bringen. Bei normalem Luftdruck von 760 mm Quecksilbersäule des Barometers siedet das Wasser bei 100° und entwickelt dabei Wasserdampf von 1 Atm. Spannung oder Dampfdruck. Bei halbem Luftdruck oder 380 mm Quecksilbersäule siedet das Wasser schon bei 82°; bei 1/4 Luftdruck schon bei 66°. Dementsprechend9 vermindert sich auch der Druck der aufsteigenden Dämpfe auf 1/2 und 1/4 Atmosphären. Bei verdoppeltem Druck steigt der Siedepunkt des Wassers auf 121°; bei 3 Atm. Druck auf 135°.

Um die Siedepunkte verschiedener Flüssigkeiten miteinander vergleichen zu können, bezieht10 man dieselben immer auf den gewöhnlichen Luftdruck von 760 mm.

Für viele Flüssigkeiten ist der Siedepunkt ein gutes Merkmal11 zu ihrer Erkennung12 und ein Mittel zu ihrer Reindarstellung13 durch Destillation aus Mischungen mit anderen Flüssigkeiten.

Eine besondere Art der Verflüssigung erleiden die Gase durch ihre Eigenschaft, sich in verschiedenen Flüssigkeiten zu lösen, dabei von der Flüssigkeit aufgenommen (absorbiert) zu werden und damit ein homogenes flüssiges Gemenge zu bilden. Die Löslichkeit der Gase in Wasser z. B. ist sehr verschieden. 1 Vol. Wasser von 0° C. und 760 mm Druck löst 0,04 Vol. Sauerstoff, 1,8 Vol. Kohlensäure14, 4,4 Volumina Schwefelwasserstoff15, 525 Vol. Chlorwasserstoff16 und sogar 1148 Vol. Ammoniakgas. Bei steigender Temperatur sowie bei Druckverminderung nimmt17 die Löslichkeit ab.

41.

Viele Flüssigkeiten haben die Eigenschaft, selbst bei[Pg 71] niedrigen Temperaturen, sich mehr oder weniger rasch zu verflüchtigen1. Man nennt dies Verdampfung2 oder Verdunstung3. Chloroform z. B. verdunstet selbst bei niedrigen Temperaturen so rasch, dass es, wenn man es in einer ungenügend4 verschlossenen Flasche aufbewahrt, vollständig aus derselben verschwindet.

Die Verflüssigung der festen Körper durch Erhitzung nennt man Schmelzen, und den Temperaturgrad, bei welchem die Schmelzung vor sich geht5, den Schmelzpunkt. Lässt man den geschmolzenen Körper unter seinen Schmelzpunkt abkühlen, so wird er wieder fest. Der Temperaturgrad, bei welchem dies geschieht, wird Erstarrungspunkt, beim Wasser Gefrierpunkt genannt.

Manche Stoffe, z. B. Arsentrioxyd, Kalomel, Kampfer, verwandeln sich beim Erhitzen, ohne vorher zu schmelzen, in Dampf, welcher sich, mit genügend abgekühlten Flächen in Berührung gebracht6, direkt wieder zu festen Körpern verdichtet. Diese Art der Verflüchtigung wird Sublimation genannt. Man kann jedoch auch schmelzbare Körper, wie Jod7, Benzoesäure, sublimieren, wenn man das Erhitzen im luftverdünnten8 oder luftleeren Raume vornimmt, oder wenn man sie nicht ganz bis zu ihrem Schmelzpunkte erhitzt.

Die Verflüssigung fester Körper in Flüssigkeiten nennt man lösen9. Ein fester Körper ist löslich9, wenn er sich in der Flüssigkeit (dem Lösungsmittel), mit welcher man ihn in Berührung bringt, zu einer völlig homogenen flüssigen Mischung, der Lösung9, verteilt.

Je nachdem sich ein Körper nicht oder nur langsam und in verhältnismässig geringer Menge, oder rasch und in grosser Menge löst, unterscheidet man unlösliche, schwer- und leichtlösliche Körper. In Wasser z. B. sind Kreide, Glas, Fett unlöslich, gebrannter Kalk, Gips, Weinstein10[Pg 72] schwer, Chlorcalcium11, Pottasche, Zucker leicht auflöslich. Pottasche, Chlorcalcium und manche andere Stoffe ziehen sogar Feuchtigkeit aus der Luft an und verwandeln sich infolgedessen12 beim Liegen an der Luft von selbst in eine wässerige Lösung; man nennt sie zerfliesslich.13

Hat man von einem festen Körper so viel in der Flüssigkeit gelöst, als letztere davon zu lösen vermag, so ist die Lösung eine konzentrierte oder gesättigte, andernfalls eine verdünnte oder ungesättigte. Bei den meisten Körpern nimmt14 die Löslichkeit im Verhältnis der Temperaturerhöhung zu. Bei 15° braucht 1 Teil Weinstein z. B. um sich zu lösen 220, bei 100° nur 15 Teile Wasser. Lässt man eine heiss gesättigte Lösung abkühlen, so scheidet15 sich, und zwar16 meistens in Krystallen, derjenige Teil des gelösten Stoffes aus, der sich bei der niedrigen Temperatur nicht mehr gelöst zu halten vermag.

Je grösser die Oberfläche eines Körpers, desto grösser ist seine Absorptionsfähigkeit für Gase. Dichte, feinporige Holzkohle absorbiert im frisch ausgeglühten Zustande von Ammoniakgas ihr 90faches, von Kohlensäuregas ihr 35faches, von Sauerstoffgas ihr 9faches und von Wasserstoffgas ihr 2faches Volumen. Fein verteiltes Platin (Platinmohr17) absorbiert viele Gase, vor allen aber Sauerstoff, von welchem es mehr als sein 200faches Volumen auf seiner Oberfläche verdichtet.

42.

Die Dichte der Stoffe wird nach dem Gewichte beurteilt, welches bestimmte Volumina derselben besitzen. Als Einheit1 hat man für feste und flüssige Körper das Wasser in seinem dichtesten Zustande (von +4° C.), für die Gase die atmosphärische Luft bei 0° und 76 cm Quecksilberdruck gewählt.[Pg 73]

Die Zahlen, welche sich ergeben, wenn man die Gewichte ein und desselben Volumens, (nämlich je eines Kubikcentimeters) der festen, flüssigen und gasförmigen Stoffe bei 0° und 76 cm Quecksilberdruck bestimmt und in Grammen ausdrückt, werden spezifisches Gewicht genannt.

Bei den festen und flüssigen Körpern besteht kein Unterschied zwischen den die Dichte und den das spez. Gew. angebenden Zahlen. Die Zahl 10,5 bezeichnet sowohl die Dichte wie das spez. Gew. des Silbers, je nachdem damit ausgedrückt werden soll, dass das Silber 10,5 mal schwerer sei als ein gleiches Volumen Wasser, oder dass. 1 ccm Silber 10,5 g wiege, wobei2 es wichtig ist, zu wissen, dass 1 ccm Wasser von +4° = 1 g wiegt.

Bei den Gasen dagegen stimmen3 die auf deren Dichte und spez. Gew. bezüglichen4 Zahlen nicht überein, weil sich die Dichtigkeitswerte auf ein gleiches Volumen von Luft als Einheit, die spez. Gewichtszahlen dagegen auf das in Grammen von je 1 ccm, also auf 1 g Wasser als Einheit beziehen.

Die Dichte der Luft ist bei 0° und 76 cm Quecksilberdruck = 1; das spez. Gew. der Luft dagegen, d. h. das Gewicht von je 1 ccm Luft von mittlerer5 Zusammensetzung6 bei 0° und 76 cm Quecksilberdruck ist = 0,001293 g.

Chemische Verbindungen. Schwefel und Quecksilber sind als Elemente bekannt. Jeder kennt den gelben Schwefel und das Quecksilber, dieses flüssige Metall von der Farbe und dem Glanze des Silbers. Bei ihrer chemischen Vereinigung verlieren diese beiden Elemente ihre charakteristischen Eigenschaften und bilden ein neues Produkt, den als feurig rote Mineralfarbe geschätzten Zinnober. In dem Zinnober vermag man aber selbst mit dem besten Mikroscope weder Schwefelteile noch Quecksilberteile zu entdecken;[Pg 74] auch entzieht Schwefelkohlenstoff, welcher sonst den Schwefel leicht auflöst, dem Zinnober keine Spur des in ihm mit dem Quecksilber verbundenen Schwefels.

Ganz anders verhalten sich mechanische Mischungen, in welchen, selbst wenn die Mischung noch so innig ist, doch die einzelnen Bestandteile ihre ursprünglichen Eigenschaften beibehalten. Eine solche möglichst innige Mischung ist z. B. das Schiesspulver. Die Bestandtheile desselben sind: Salpeter, Schwefel und Kohle. Durch Uebergiessen mit Wasser kann man dem Schiesspulver den Salpeter, und durch Behandeln mit Schwefelkohlenstoff den Schwefel entziehen, so dass zuletzt nur die Kohle übrig bleibt. Bei einer wirklichen chemischen Verbindung ist eine derartige Trennung der einzelnen Bestandteile durch blosse Extraktion mit verschiedenen Lösungsmitteln nicht möglich.

43.

Die Entstehung1, die Umwandlungen2 und Zersetzungen3 chemischer Verbindungen4, überhaupt alle Veränderungen, welche die Stoffe in ihrer chemischen Zusammensetzung erleiden, werden als chemische Vorgänge bezeichnet. Trennen sich die in einer chemischen Verbindung enthaltenen Elemente voneinander, so findet eine Zersetzung statt. Scheidet sich aus einer Verbindung nur ein Teil der darin enthaltenen Elemente aus, oder treten neue Elemente ein, so erfolgt eine Umsetzung oder Umwandlung. Ein chemischer Vorgang kann noch so5 verschiedenartig verlaufen, so besitzen die dabei neu entstandenen6 Stoffe zusammen immer genau wieder dasselbe Gewicht wie die ursprünglichen. Im ewigen Wechsel des Werdens und Vergehens gelangen7 die Elemente aus einer Verbindung in eine andere, ohne sich dabei zu verändern und ohne dass dabei8 ein Stäubchen derselben verloren geht. Die Elemente sind unvergänglich.[Pg 75]

Jede chemische Verbindung hat eine bestimmte, unveränderliche Zusammensetzung, gleichgültig9 auf welche Weise sie entstanden ist. Die beiden Bestandteile des Chlorwasserstoffs10 z. B., Wasserstoff11 und Chlor12 können sich nicht in jedem beliebigen13, sondern nur in einem einzigen Verhältnisse14 miteinander vereinigen, nämlich so dass ein Gewichtsteil15 Wasserstoff genau 35,37 Gewichtsteile Chlor aufnimmt. Sind von dem einen oder anderen mehr Gewichtsteile da, als diesem Verhältnis entsprechen, so bleibt der Ueberschuss unverbunden.

Viele Elemente und zusammengesetzte Körper vereinigen sich nicht nur in einem, sondern in mehreren verschiedenen aber bestimmten Gewichtsverhältnissen mit einander, derart16, dass die höheren Verbindungsgewichte stets Multipla der niedrigsten sind.

Stickstoff17 und Sauerstoff können fünf verschiedene Verbindungen mit einander bilden. Diese enthalten auf je 100 Gewichtsteile Stickstoff 57,1 114,3 171,4 228,6 und 285,7 Gewichtsteile Sauerstoff, also18 Zahlen, die sich wie 1:2:3:4:5 zu einander verhalten, also in multiplem Verhältnis stehen.

Man versteht unter Atom die kleinste Gewichtsmenge, mit welcher die Elemente in eine chemische Verbindung eingehen, und unter Molekül, die kleinste Gewichtsmenge, in welcher ein Körper im freien Zustande zu existieren vermag.

Kein Körper, sei er Element oder chemische Verbindung, bildet eine absolut zusammenhängende Masse. Bei allen Körpern hat man sich die einfachen Atome, sowie die Atomgruppen, die Moleküle, aus denen sie bestehen, als äusserst kleine, mit dem besten Mikroskop nicht sichtbare, daher direkt nicht wägbare Teilchen zu denken, die durch[Pg 76] Zwischenräume getrennt bleiben, welche vielmal grösser als die Atome und Moleküle, aber dennoch wegen ihrer Kleinheit unsichtbar sind.

44.

Infolge1 dieser Beschaffenheit2 sind die Atome und Moleküle für sich3 frei beweglich und aneinander verschiebbar, was4 zur Erklärung vieler Erscheinungen von grosser Bedeutung ist. Man muss sich mit der Auffassung5 vertraut machen, dass selbst der festeste Körper aus beweglichen, durch Zwischenräume getrennten Molekülen besteht und dem Auge nur deshalb als kompakte Masse erscheint, weil dasselbe die kleinen Moleküle und deren Zwischenräume nicht zu erkennen vermag. Auch der Wald, aus genügender Entfernung betrachtet, bildet eine kompakte Masse, in welcher das Auge weder die einzelnen Bäume, noch die zwischen diesen6 vorhandenen Lücken zu unterscheiden vermag.

Die chemische Verbindung der gasförmigen Elemente erfolgt7, wie zuerst Gay-Lussac entdeckte, nicht nur in bestimmten Gewichts- sondern auch in bestimmten einfachen Volumenverhältnissen8. Bildet sich dabei ein gasförmiges Produkt, so steht auch das Volumen des Produktes in einem einfachen Verhältnisse zum Volumen der ursprünglichen Gase.

Da sich die Gase unter denselben Verhältnissen des Druckes und der Temperatur in gleicher Weise zusammenziehen oder ausdehnen, und da sie dem Zusammendrücken einen nahezu gleichen Widerstand entgegensetzen, kam Avogadro zu dem Schluss9, dass alle Gase, gleiche Temperatur und gleichen Druck vorausgesetzt, im gleichen Volumen eine gleich grosse Anzahl von Molekülen enthalten.[Pg 77] Die Gasmoleküle besitzen also unter gleichen physikalischen Verhältnissen gleiche Dimensionen.

Ein bestimmtes Volumen, z. B. 1 l, ob mit Chlor oder Wasserstoff gefüllt, enthält also eine gleich grosse Anzahl Moleküle. Chlor und Wasserstoff verbinden sich nun im Verhältnis gleicher Volumina mit einander, also z. B. je 1 l Chlor mit je 1 l Wasserstoff unter Bildung von 2 l Chlorwasserstoffgas. Nimmt10 man nun beispielsweise11 an, dass in den 2 l Chlorwasserstoffgas 1000 Moleküle vorhanden sind, so befinden sich in je 1 l davon nur halb so viel, also 500 solcher Moleküle, und nach Avogadros' Lehrsatz enthält dementsprechend12 auch je 1 l Chlor 500 Chlormoleküle und je 1 l Wasserstoff 500 Wasserstoffmoleküle. In jedem Molekül Chlorwasserstoff ist aber 1 Atom Wasserstoff mit 1 Atom Chlor vereinigt. Es13 müssen daher 1000 Moleküle Chlorwasserstoff aus 1000 Atomen Wasserstoff und 1000 Atomen Chlor bestehen. Da nun aber 1 l Wasserstoff, sowie 1 l Chlor nicht 1000, sondern nur 500 Moleküle enthalten, so folgt, dass diese 500 Moleküle je 1000 Atomen entsprechen14, oder dass jedes einzelne Molekül Wasserstoffgas aus 2 Atomen Wasserstoff, und jedes einzelne Molekül Chlor aus 2 Atomen Chlor besteht.

45.

Mischt man die beiden Gase H und Cl im Dunkeln und bei gewöhnlicher Temperatur, so erfolgt keine Vereinigung. Lässt man dann auf die Mischung direktes Sonnenlicht oder einen brennenden Körper oder einen elektrischen Funken wirken, so vereinigen sich die Gase plötzlich mit heftigem Knall zu Chlorwasserstoff. Diese und viele ähnliche Verbindungserscheinungen würden schwer erklärlich sein ohne die Annahme1, dass sich in den Gasen keine freien, sondern[Pg 78] nur gepaarte Atome, z. B. aus je zwei Atomen zusammengesetzte Chlormoleküle und Wasserstoffmoleküle vorfinden. Es bedarf zunächst2 der Arbeit des Trennens der im Molekül vereinigten Atomen zu freien Atomen, bevor eine neue Verbindung entstehen kann, bevor sich also die Atome in neuer Weise gruppieren können. Diese Arbeit wird im vorliegenden Falle durch den Sonnenstrahl oder die Hitze des brennenden Körpers oder elektrischen Funkens eingeleitet3 und pflanzt4 sich dann infolge der durch die Vereinigung entstehenden Wärme, von selbst über die ganze Masse fort.

Als Ursache der chemischen Vereinigung denkt man sich zwischen den Atomen der Elemente eine Art Anziehungskraft wirkend, welche nicht allein die Vereinigung veranlasst5, sondern zugleich die mehr oder weniger grosse Beständigkeit6 der unter ihrem Einfluss entstandenen chemischen Verbindungen bedingt. Diese Kraft wird Affinität, chemische Verwandtschaft, chemische Anziehungskraft genannt. Sie unterscheidet sich dadurch von der allgemeinen Anziehungskraft der Massen aufeinander, dass sie nur zwischen den kleinsten Teilchen, und nur auf unmessbar kleine Entfernungen zur Wirkung kommen kann.

Manche Elemente verbinden sich direkt mit einander, d. h. bei blosser Berührung; andere können nur indirekt, auf Umwegen7, andere gar nicht miteinander verbunden werden. Je nachdem sich zwei Elemente leicht, schwer oder gar nicht miteinander verbinden lassen, sagt man gewöhnlich: Die beiden Elemente besitzen eine grosse, geringe oder gar keine chemische Verwandtschaft8 zu einander.

Die Atome der verschiedenen Elemente besitzen eine verschiedene, jedoch bestimmte und begrenzte Fähigkeit9, sich mit anderen Atomen zu verbinden. Bezieht man diese Fähigkeit, die sogen.10 Valenz, auf die Verbindungsverhält[Pg 79]nisse der Elemente mit Wasserstoff, so findet man, dass sich ein Teil der Elemente nur mit 1, ein anderer Teil mit 2, 3 und 4 Atomen Wasserstoff zu verbinden vermag. Dementsprechend11 unterscheidet man einwertige,12 zweiwertige, dreiwertige und vierwertige Elemente. In den organischen Verbindungen bewahren13 die hauptsächlich beteiligten Elemente die ihren Atomen eigene Valenz. In denselben ist der Kohlenstoff14 konstant vierwertig, der Sauerstoff konstant zweiwertig, der Wasserstoff konstant einwertig.

46.

Säuren nennt man diejenigen Verbindungen des Wasserstoffs mit elektronegativen Elementen oder Radikalen, welche sich mit den Basen bei Gegenwart1 und unter gleichzeitiger Bildung von Wasser zu Salzen umsetzen2. Die in Wasser löslichen Säuren besitzen gewöhnlich einen mehr oder weniger sauren Geschmack, sowie eine saure Reaktion, infolge deren sie blaues Lackmuspapier3 röten.

Die Säuren, ähnlich wie die Elementaratome, besitzen eine verschiedene Wertigkeit4 oder Sättigungskapazität5. Salpetersäure HNO3 bedarf zu ihrer Sättigung oder Neutralisation, d. h. zur Bildung eines neutralen Salzes, nur ein Molekül Kaliumhydroxyd (Aetzkali6) KOH, wobei ihr einziges Wasserstoffatom durch Kalium ersetzt wird und Salpeter KNO3 entsteht. Solche Säuren nennt man einbasisch. Die Schwefelsäure H2SO4 ist zweibasisch, denn sie hat zwei durch Metalle oder Radikale ersetzbare7 Wasserstoffatome. Sie gebraucht zur Sättigung zwei Moleküle einer Basis mit einem einwertigen Metall (z. B. Aetzkali), oder ein Molekül einer Basis mit zweiwertigem Metall (z. B. [Pg 80]Kalkhydrat Ca(OH)2). Lässt man nur ein Molekül Aetzkali auf Schwefelsäure wirken, so kann nur ein Atom H der Säure durch ein Atom K des Kalis ersetzt werden, wodurch ein unvollständig gesättigtes, sogen.8 saures Salz, das saure Kaliumsulfat KHSO4, entsteht.

Basen nennt man solche Verbindungen des Wasserstoffs mit elektropositiven Elementen oder Radikalen, welche sich mit den Säuren, bei Gegenwart und unter Bildung von Wasser, zu Salzen umsetzen. Wenige in Wasser lösliche Basen, namentlich9 Alkalien, besitzen einen alkalischen (laugenartigen10) Geschmack und eine alkalische Reaktion, indem11 sie die blaue Farbe des durch Säuren geröteten Lackmuspapiers wieder herstellen11. Je nach der Sättigungskapazität unterscheidet man einsäurige Basen, die, wie z. B. das Aetzkali KOH, je einem Molekül Wasser entsprechen und je ein Molekül einer einbasischen Säure neutralisieren; ferner zweisäurige und dreisäurige Basen. Erfolgt die12 Sättigung einer mehrsäurigen Basis nicht vollständig, werden z. B. in dem Wismuthydroxyd Bi(OH)3 nur zwei der vertretbaren13 Wasserstoffatome durch zwei Moleküle einer einbasischen Säure vertreten, so erhält man ein unvollständig gesättigtes, sogen.8 basisches Salz.

Die Produkte der gegenseitigen vollständigen oder teilweisen Wechselwirkung14 oder Sättigung zwischen Säuren und Basen nennt man Salze. Sind die Wasserstoffatome einer mehrbasischen Säure durch Atome zweier verschiedener Metalle vertreten, so wird das entsprechende Produkt Doppelsalz genannt.

47.

Verfahren1 zur Darstellung2 des Wasserstoffs. Man wirft kleine Stücke von metallischem Zink oder Eisen in eine Flasche, übergiesst dieselben mit Wasser und lässt durch[Pg 81] das3 bis in das eingefüllte Wasser tauchende Einflussrohr von Zeit zu Zeit etwas verdünnte Schwefelsäure (aus 1 Teil konzentrierter Schwefelsäure und 8 Teilen Wasser gemischt) zufliessen. Unter lebhaftem Aufbrausen4 entwickelt sich, ohne dass man zu erwärmen braucht, das Wasserstoffgas, welches, nachdem alle Luft aus der Flasche durch dasselbe verdrängt worden ist, dann rein durch das Gasentwickelungsrohr5 entweicht und in mit Wasser gefüllten Gefässen unter Wasser angesammelt werden kann. Will man das Wasserstoffgas reiner erhalten, um z. B. Luftballons damit zu füllen, so muss man es erst durch Wasser leiten, um mit übergerissene Säureanteile6 zu beseitigen, und dann lässt man es, um es zu entwässern, durch ein mit geschmolzenem Chlorcalcium gefülltes Glasrohr strömen. Die Wasserstoffgasentwickelung beruht darauf7, dass das Zink den in der Schwefelsäure gebundenen8 Wasserstoff verdrängt, wobei9 sich Zinksulfat bildet, welches in dem vorhandenen Wasser gelöst bleibt: H2SO4 und Zn setzen sich um10 zu ZnSO4 und H2.

Von grossem Interesse ist auch die direkte Zersetzung des Wassers durch den elektrischen Strom. Zu diesem Behufe11 lässt man die Pole einer genügend starken galvanischen Batterie in schwach mit Schwefelsäure angesäuertes Wasser ausmünden12 und stülpt13 zugleich über jeden Pol ein mit Wasser gefülltes Glasröhrchen. An dem -Pole sammelt sich das Wasserstoffgas und an dem +Pole das Sauerstoffgas an. Da das Wasser aus 2 Volumen Wasserstoff und nur 1 Volum Sauerstoff besteht, so sammelt sich doppelt so viel Gas in dem Röhrchen des ersteren an.

48.

Sauerstoff. Der Sauerstoff ist auf der Erde das verbreitetste1 Element; die Luft enthält 21 Prozent, das Wasser[Pg 82] 88,8 Prozent und die Gesteine enthalten über 40 Prozent Sauerstoff. Zur Darstellung des Sauerstoffs in kleinerem Massstabe2 vermischt man Kaliumchlorat mit ungefähr 1/10 seines Gewichts fein gepulvertem Braunstein und füllt die Mischung in eine Retorte von Glas oder Gusseisen, die man mittels eines durchbohrten Korks oder einer Röhre von vulkanisiertem Kautschuk mit einer nicht zu engen Glasröhre verbindet. Die Retorte setzt man auf ein Stativ3 und erhitzt sie durch eine Spiritus- oder Gasflamme. Die Gasentwickelungsröhre4 lässt man in ein geräumiges, mit Wasser gefülltes Becken, eine sogen. pneumatische Wanne5, ausmünden und sammelt das Gas in mit Wasser gefüllten Cylindern, Flaschen, oder, wenn man grössere Mengen davon darstellt, in Gasometern. Infolge der Erhitzung entwickelt sich aus dem Kaliumchlorat sehr bald eine grosse Menge (39,16 Prozent) von reinem Sauerstoffgas. Der Braunstein hat hier nur den Zweck, der ganzen Masse des Kaliumchlorats die Wärme rasch mitzuteilen, da das Kaliumchlorat für sich6 ein schlechter Wärmeleiter ist.

Der Sauerstoff ist ein farbloses, durchsichtiges, geruch- und geschmackloses Gas. Bei niedrigen Kältegraden und unter gleichzeitiger Anwendung eines hohen Druckes lässt sich der Sauerstoff zur Flüssigkeit verdichten. Seine kritische Temperatur liegt bei -118,9°. Bei dieser Temperatur genügt ein Druck von 50,8 Atmosphären, um den Sauerstoff zu verflüssigen. Bei noch niedrigeren Temperaturen genügt ein noch niedrigerer Druck. Der Sauerstoff ist derjenige Bestandteil der Luft, welcher den Verbrennungsprozess unterhält. Er verbindet sich hierbei mit dem brennenden Körper. Diesen Vorgang nennen wir Oxydation; die Produkte der Verbrennung heissen je nach7 der Menge des in der[Pg 83] Verbindung enthaltenen Sauerstoffs Oxydul8, Oxyd, Superoxyd9 etc.

Stickstoff10 und Sauerstoff z. B. können in fünf verschiedenen Verhältnissen mit einander verbunden werden:

  1. Stickstoffoxydul N2O
  2. Stickstoffoxyd NO
  3. Stickstoffsesquioxyd N2O3
  4. Stickstoffdioxyd NO2
  5. Stickstoffpentoxyd N2O5

49.

Die Salpetersäure HNO3, Molekulargewicht = 62,58, spez. Gew. bei 0° = 1,56, bei 15° = 1,530, kommt auf der Erde hauptsächlich in der Form von Salzen, den Nitraten, vor, z. B. als salpetersaures1 Kali (Kalisalpeter), und ganz besonders als salpetersaures Natron (Chilesalpeter), letzteres in ungeheuren Lagern in einigen Distrikten Chiles und Perus. Zur Darstellung der Salpetersäure benutzt man hauptsächlich den Chilesalpeter, indem man2 4 Gewichtsteile desselben mit 4-1/2 Gewichtsteilen englischer Schwefelsäure langsam destilliert, wobei die Salpetersäure übergeht3, während Natriumhydrosulfat zurückbleibt. 1 Molekül Chilesalpeter NaNO3 wird nämlich4 zersetzt durch 1 Molekül Schwefelsäure H2SO4, zu HNO3 und zu NaHSO4. Destilliert man den Salpeter mit einer geringeren Menge von Schwefelsäure, als oben angegeben wurde, oder erhitzt ein Gemenge von Chilesalpeter und Thonerde zum Glühen, so erhält man eine mit Untersalpetersäure5 verunreinigte Salpetersäure von sehr ätzender Wirkung als rotgelbe Flüssigkeit, die sogen.6 rote rauchende Salpetersäure. Die reine Salpetersäure ist eine farblose, an der Luft stark rauchende Flüssigkeit, die bei 86° siedet, bei -40° zu einer[Pg 84] farblosen Krystallmasse erstarrt. Mit Wasser mischt sie sich in jedem Verhältnis. Der Säuregehalt7 der Mischung wird durch das spezifische Gewicht bestimmt. Die gewöhnliche konzentrierte Säure des Handels besitzt bei 15,5° das spez. Gew. 1,41 entsprechend einem Gehalt an reiner Salpetersäure von 68 Prozent; ihr Siedepunkt liegt bei 123°. Die Salpetersäure färbt die Haut und manche organische Stoffe gelb, wirkt überhaupt sehr ätzend8 und zerstörend und muss mit Vorsicht behandelt werden. Sie ist ziemlich unbeständig9 und zersetzt sich schon unter dem Einfluss des Lichts (2 HNO3=2 NO2 + H2O + O), wobei sie wegen des Stickstoffdioxydgehalts eine gelbe Farbe annimmt. Der durch den gasförmig entweichenden Sauerstoff ausgeübte Druck kann dichtgeschlossene Gefässe zersprengen. Es empfiehlt sich daher, die Salpetersäure in kühlen Räumen vor Licht geschützt aufzubewahren. Infolge ihrer leichten Zersetzbarkeit unter Sauerstoffabgabe ist die Salpetersäure ein starkes Oxydationsmittel. Die meisten Metalle werden von ihr oxydiert. Die gebildeten Oxyde10 lösen sich fast alle (nicht z. B. Zinn und Antimon) in der überschüssigen Säure11 zu salpetersauren Salzen, Nitraten. Ihrer Eigenschaft, Silber zu lösen und Gold nicht anzugreifen, verdankt die Salpetersäure den Namen Scheidewasser12, weil man sie schon früher dazu benutzte, um damit Gold vom Silber zu scheiden. Die Salpetersäure hat in der chemischen Industrie, besonders zur Darstellung vieler sogenannter Nitroverbindungen (Nitrobenzol, Schiessbaumwolle, Dynamit etc.) eine sehr bedeutende Anwendung gefunden. Mit dem drei- bis vierfachen Volumen Salzsäure vermischt, bildet sie eine gelbe, stark nach Chlor riechende Flüssigkeit, welche Gold und Platin auflöst und Königswasser13 genannt wird.[Pg 85]

50.

Die Schwefelsäure H2SO4, Molekulargewicht = 97,35, spez. Gew. = 1,854, ist auf der Erde in der Form ihrer Salze sehr verbreitet. Sie bildet sich beim Zusammentritt1 von Schwefeltrioxyd und Wasser. Schwefeltrioxyd entsteht leicht durch Oxydation von schwefliger Säure SO2 mittels des Sauerstoffs der Luft. Findet dieser Prozess bei Gegenwart von Wasser statt, so wird direkt aus der schwefligen Säure Schwefelsäure gewonnen:

SO2+O+H2O=H2SO4.

Diese Entstehungsart2 ist die Grundlage der grossartigen Schwefelsäureindustrie.

Auf geeigneten Herden3 wird Schwefel zu schwefliger Säure4 verbrannt (S+O2=SO2) oder es5 werden in geeigneten Rostöfen natürlich vorkommende Metallsulfide, z. B. Schwefelkies (FeS2), Zinkblende (ZnS), Bleiglanz (PbS) in der Glühhitze bei Luftzutritt oxydiert, wobei sich der Schwefel der Sulfide ganz oder teilweise in schwefligsaures Gas verwandelt, z. B.

4 FeS2+ 11 O2 = 2 Fe2O3 (Eisenoxyd)+ 8 SO2

Die bei dieser Reaktion entstehende Wärme ist genügend, um den Röstprozess ohne besondere Feuerung zu unterhalten. Die zum grössten Teil aus schwefliger Säure bestehenden Röstgase werden in Bleikammern mit Wasserdampf und Salpetersäure zusammengebracht, wobei man dafür sorgt6, dass gleichzeitig immer frische Luft zutreten kann und dass im Innern der Kammern eine Temperatur von ungefähr 40° herrscht. Während nun die schweflige Säure durch die Bleikammern strömt und gleichzeitig mit Luft und den Dämpfen der Salpetersäure bei Vorhandensein7 von Wasser in Berührung kommt, wird sie durch den Sauerstoff der Salpetersäure zu Schwefelsäure oxydiert,[Pg 86] während sich die Salpetersäure zu Stickstoffdioxyd (Untersalpetersäure8) reduziert. Sobald aber letzteres mit den vorhandenen Wasserdämpfen in Berührung kommt, zerfällt9 es zu Salpetersäure, die von neuem eine entsprechende Menge von schwefliger Säure zu Schwefelsäure oxydiert, und zu Stickstoffoxyd, das unter Aufnahme von Sauerstoff aus der in der Kammer vorhandenen Luft von neuem in Stickstoffdioxyd übergeht10, so dass also eine kleine Menge Salpetersäure genügt, um grosse Mengen von schwefliger Säure in Schwefelsäure überzuführen11.

Die Schwefelsäure des Handels, zuweilen auch englische Schwefelsäure oder Vitriolöl genannt, ist eine farblose, durchsichtige, geruchlose Flüssigkeit von 1,83 Dichte und einem Gehalt von 98 Prozent Schwefelsäure neben 2 Prozent Wasser; oder im reinsten, konzentriertesten Zustande von 1,854 Dichte. Sie besitzt einen brennend scharfen, ätzenden, oder, wenn mit viel Wasser verdünnt, rein sauren Geschmack, siedet bei 338° oder wenn ihre Dichte nur 1,83 bei 326°. Auf die meisten organischen Substanzen wirkt sie zerstörend ein, verkohlt z. B. Holz, Stärke, Zucker, löst Haut und Leder auf und wirkt daher innerlich genossen12, im konzentrierten Zustande als ätzendes, heftiges Gift. Will man Schwefelsäure verdünnen, so muss die Säure langsam und unter Umrühren in das Wasser gegossen werden. Giesst man unvorsichtigerweise wenig Wasser zu Schwefelsäure, so entsteht oft heftiges Spritzen der Flüssigkeit, wodurch man leicht beschädigt werden könnte. Je mehr man die Säure mit Wasser verdünnt, desto niedriger wird ihre Dichte. Man muss die Schwefelsäure in gut mit Glasstöpsel verschlossenen Flaschen aufbewahren, da sie sonst, die Feuchtigkeit aus der Luft anziehend, allmählig verdünnter wird.[Pg 87]

51.

Mit den Metalloxyden setzt sich die Schwefelsäure unter meist sehr heftiger Einwirkung1 zu schwefelsauren Salzen, Sulfaten oder Vitriolen um, von welchen sich viele oft massenhaft in der Natur finden; so z. B. das Kaliumsulfat oder das schwefelsaure Kali, das Natriumsulfat oder das schwefelsaure Natron (Glaubersalz), das Bariumsulfat oder der schwefelsaure Baryt (Schwerspat), das Strontiumsulfat oder der schwefelsaure Strontian (Cölestin), das Calciumsulfat oder der schwefelsaure Kalk2 (Gips, Anhydrid), das Magnesiumsulfat oder die schwefelsaure Magnesia (Bittersalz3), das Bleisulfat oder das schwefelsaure Bleioxyd (Bleivitriol) und viele andere. Die Schwefelsäure ist eine der unentbehrlichsten chemischen Verbindungen und wird bei chemischen Operationen massenhaft4 und zu den verschiedensten Zwecken gebraucht. Ausser der englischen Schwefelsäure, welche man auch nur kurzweg als Schwefelsäure bezeichnet, erhält man im Handel noch die sogen. Nordhäuser- oder rauchende Schwefelsäure, rauchendes Vitriolöl, neuerdings Oleum genannt, eine bräunliche, ölige, äusserst ätzende, an der Luft weisse, stechend saure Dämpfe ausstossende Flüssigkeit von 1,88 bis 1,93 Dichte, die eine Mischung der gewöhnlichen Schwefelsäure mit Schwefelsäureanhydrid ist. Dieses Oleum findet in der chemischen Technik5 eine immer steigende Verwendung, z. B. in der Farbenfabrikation, zur Lösung des Indigos, zur Reinigung gewisser Mineralöle etc. Wird das Oleum auf 80° erwärmt, so destilliert Schwefelsäureanhydrid ab, das auf diese Weise leicht in geringen Mengen dargestellt werden kann.

Natron. Was man im Handel Natron oder Aetznatron6 nennt, ist stets Natriumhydroxyd oder Natronhydrat NaOH. Es wird im kleinen7 dargestellt, indem man8 zu einer sieden[Pg 88]den Lösung von 4 Teilen krystallisierter Soda in 24 Teilen Wasser allmählig und unter Umrühren einen aus 1-1/2 Teilen gebranntem Kalk und 4 Teilen Wasser bereiteten Kalkbrei9 hinzufügt und so lange kocht, bis eine herausgenommene filtrierte Probe beim Versetzen10 mit verdünnter Salzsäure nicht mehr aufbraust. Der Kessel, in welchem diese Zersetzung vorgenommen wird, wird hierauf bedeckt, und nachdem sich das gebildete Calciumkarbonat zu Boden gesetzt hat, zieht man mit einem Heber die klare Natronhydratlösung, die sogen. ätzende Lauge, Seifensiederlauge, Aetznatronlauge, Natronlauge ab und dampft11 sie in eisernen Kesseln oder silbernen Schalen12 so weit ein, bis ein Tropfen der Flüssigkeit auf einer kalten Glastafel sogleich erstarrt. Im grossen13 gewinnt man zur Zeit das Natriumhydroxyd hauptsächlich auf elektrolytischem Wege. Das Aetznatron ist eine weisse, undurchsichtige, faserige oder körnige Masse von 2,13 Dichte. In der Rotglühhitze schmilzt es zur farblosen Flüssigkeit; in der Weissglühhitze ist es flüchtig. Es zieht aus der Luft mit Begierde14 Feuchtigkeit und Kohlensäure an, löst sich im Wasser unter Erhitzung in fast jedem Verhältnisse auf, wirkt äusserst ätzend (zerstörend) auf organische, namentlich tierische Substanzen ein. Seine wässerige Lösung, die Natronlauge, benutzt man zur Seifenfabrikation, zum Bleichen, Reinigen und Waschen von Stoffen und in der Chemie zur Darstellung vieler chemischer Präparate oder Einleitung15 chemischer Zersetzungen.

Die Natronsalze sind mit Ausnahme des Natriumantimonats, antimonsauren Natrons, in Wasser sämtlich16 löslich und meistens aus ihren Lösungen leicht krystallisierbar. Sie zeichnen sich dadurch aus17, dass sie, mit Salzsäure befeuchtet und mit Weingeist übergossen, wenn dieser entzündet wird, der Flamme eine lebhafte gelbe Farbe erteilen.[Pg 89]

52.

Soda. Das neutrale kohlensaure Natron Na2CO3 + 10 H2O ist eines der wichtigsten Salze und wird daher im grossartigsten Massstabe1 fabriziert. Am häufigsten benutzt man zu seiner Fabrikation das Kochsalz. Zu diesem Behufe wird nach dem Verfahren von Leblanc das Kochsalz zunächst durch Erhitzen mit Schwefelsäure zersetzt und in Glaubersalz übergeführt. Diese Erhitzung findet in besonderen Oefen statt, die so konstruirt sind, dass alles2 bei der Zersetzung des Kochsalzes durch die Schwefelsäure frei werdende Chlorwasserstoffgas behufs3 seiner Verdichtung durch Wasser und Ueberführung in verkäufliche Salzsäure abgeleitet werden kann. Zuletzt wird das entstandene Glaubersalz bis zum Glühen erhitzt und dann in den Sodaschmelzöfen mit ungefähr seinem gleichen Gewicht von Calciumkarbonat und zwei Dritteilen Anthracit oder Steinkohle unter fortwährendem Durcharbeiten der Masse bis zum Schmelzen erhitzt, wobei zunächst infolge der reduzierenden Einwirkung des Kohlenstoffs das Glaubersalz zu Schwefelnatrium reduziert wird, welches sich mit dem Calciumkarbonat zu Natriumkarbonat (Soda) und zu Calciumoxysulfid umsetzt.4 Aus der geschmolzenen Masse wird durch Wasser das Natriumkarbonat ausgezogen und durch Verdunsten dieser Auflösung in Krystallen bereitet5, muss aber dann durch nochmaliges6 Umkrystallisieren weiter gereinigt werden.

Nach dem seit 1870 im grossen zur Anwendung gekommenen Verfahren7 von Solvay, löst man in konzentriertem, aus Gaswasser dargestelltem Aetzammoniak Kochsalz auf und leitet in diese Lösung unter einem Drucke von 2 Atmosphären Kohlensäuregas, wobei sich Natriumdikarbonat bildet, das herauskrystallisiert, während Salmiak8 in[Pg 90] Lösung bleibt. Durch Erhitzen wird das Natriumdikarbonat in Soda übergeführt und die dabei entweichende Kohlensäure wieder von neuem verwendet. Den gleichzeitig entstandenen Salmiak zersetzt man immer wieder durch Kalk, um von Neuem Ammoniak daraus abzuscheiden, wobei sich als letztes Produkt Chlorcalcium bildet. Bei diesem Verfahren erspart man die mühevollen Schmelzoperationen; aber man gewinnt keine Salzsäure, die zu den unentbehrlichsten Chemikalien gehört und beim Leblanc-Verfahren als billiges Nebenprodukt entsteht.

In neuester Zeit stellt9 man auch aus dem elektrolytisch gewonnenen Natriumhydroxyd Soda her, indem man10 durch Einleiten von Kohlensäure zunächst Natriumdikarbonat (doppeltkohlensaures Natron) erzeugt.

53.

Das Eisen findet sich nur in den aus dem Weltraume auf die Erde gefallenen Meteoriten gediegen1, sonst mit Sauerstoff oder Schwefel verbunden. Wir kennen kaum ein Gestein, das nicht mindestens Spuren von Eisen enthält, und kaum eine Pflanze, die bei der Verbrennung nicht eine eisenhaltige2 Asche hinterlässt. Auch findet es sich im tierischen und menschlichen Körper. Im chemisch reinen Zustand ist es fast silberweiss, metallisch glänzend, sehr weich, geschmeidig und hämmerbar, von 7,844 Dichte, schmilzt erst bei über 1600°, hält sich3 in trockener Luft; in feuchter Luft dagegen beginnt es unter Aufnahme von Sauerstoff zu rosten. Es löst sich leicht in verdünnter Salpetersäure, Salzsäure und Schwefelsäure auf. Im konzentrierten Zustande dagegen greifen4 diese Säuren, namentlich die Schwefelsäure das Eisen selbst in der Hitze nicht an. Es wird vom Magnete angezogen. Da es von allen Metallen das[Pg 91] wichtigste ist, wird es aus seinen Erzen, namentlich dem natürlichen Eisenoxyd, Eisenoxydhydrat, Magneteisen und Eisenkarbonat, hüttenmännisch5 in grossartigstem Massstabe abgeschieden.

Das Roheisen6 ist die unreinste Eisensorte. Es wird durch den sogen. Hochofenprozess7 abgeschieden. Zur Gewinnung des Roheisens werden nötigenfalls die Eisenerze behufs8 Austreibung von Wasser, Schwefel, Arsen u. dergl.9 zunächst geröstet. Dann werden die Eisenerze mit Koks10 (seltener mit Holzkohle) und einem die Schmelzung vermittelnden11 Gestein (Kalkstein, Quarz u. dergl.) von oben in den glühenden Hochofen aufgeschüttet, während von unten erhitzte Luft zuströmt. Die Kohle reduziert die Eisenoxyde zu metallischem Eisen, das sich unter der Schlacke12, dem geschmolzenen Gestein sammelt, während glühende Gase, die sogen. Gichtgase13, oben aus dem Ofen entweichen. Die Schlacke fliesst beständig ab; das Roheisen wird von Zeit zu Zeit abgelassen. Der Hochofen wird ununterbrochen, Tag und Nacht im Betriebe14 erhalten. Das weisse Roheisen lässt sich nicht mit Werkzeugen verarbeiten. Es schmilzt bei 1000 bis 1200°, ist aber im geschmolzenen Zustande dickflüssig15 und zum Giessen nicht geeignet; dagegen ist es das Hauptmaterial zur Schmiedeisen- und Stahlfabrikation. Zur letzteren benutzt man besonders eine grossblätterige16, lebhaft glänzende, 5 bis 20 Prozent Mangan enthaltende Sorte, welche unter dem Namen Spiegeleisen bekannt ist.

Das graue Roheisen ist von körnigem17, nicht krystallinischem Gefüge18, ziemlich weich und zähe, bricht jedoch, wie das weisse Roheisen, unter den Schlägen des Hammers, lässt sich dagegen feilen, bohren, drehen, überhaupt mit den verschiedensten Werkzeugen verarbeiten. Es schmilzt bei[Pg 92] etwa 1100°, ist im geschmolzenen Zustande dünnflüssig und daher zum Giessen geeignet, weshalb man es gewöhnlich Gusseisen nennt.

Das Schmiedeeisen19 oder Stabeisen20 ist das reinste Eisen, das zur technischen Verwendung kommt. Es enthält nur 0,2 bis 0,5 Prozent Kohlenstoff, besitzt eine Dichte von 7,5 bis 7,85 und ist weich, geschmeidig und zäh. Sowohl im kalten wie besonders im glühenden Zustand ist es hämmerbar und streckbar21 und lässt sich mit den verschiedensten Werkzeugen bearbeiten. In der Weissglühhitze erweicht es und wird schweissbar22, d. h. es können mehrere durch Glühhitze erweichte Stücke durch Druck und Schlag, z. B. unter einem Dampfhammer zu einem Stück verbunden, zusammengeschweisst werden. Auch kann dies erweichte glühende Eisen unter Walzen und Hämmern zu Schienen, Blechen etc. ausgewalzt oder in die verschiedenartigsten Formen gebracht werden.

54.

Das Schmiedeeisen schmilzt erst bei 1600° und lässt sich nicht giessen. Es wird nicht direkt aus den Eisenerzen, sondern aus dem Roheisen dargestellt, indem1 man letzteres einem oxydierenden Schmelzprozesse, entweder nach alter Art, dem sogenannten Frischen oder Puddeln, oder nach neuer Art, dem Bessemer- oder Martinverfahren unterwirft, wobei2 die im Roheisen enthaltenen Stoffe bis auf einen kleinen Teil des Kohlenstoffs verbrennen und sich als Schlacke ausscheiden, während Schmiedeeisen zurückbleibt.

Der Stahl enthält 0,6 bis 1,9 Prozent Kohlenstoff, der fast vollständig chemisch mit dem Eisen verbunden ist. Seine Dichte ist 7,7 bis 7,85. Es ist licht grauweiss, erscheint auf dem Bruche stets körnig, jedoch dichter und gleich[Pg 93]mässiger als das Stabeisen; er lässt sich schmieden und walzen und bleibt dabei immer körnig, wird also nicht sehnig3 wie das Schmiedeeisen; auch mit den verschiedensten Werkzeugen lässt er sich bearbeiten und wie das Schmiedeeisen schweissen. Bei etwa 1400° schmilzt er und lässt sich giessen. Die merkwürdigste Veränderung erleidet er aber, wenn man ihn bis ungefähr zum Kirschrotglühen (800°) erhitzt und glühend in kaltem Wasser ablöscht4. Hierdurch wird der Stahl glashart, so dass er Glas ritzt und an Kieselsteinen Funken giebt. Man nennt dies das Härten des Stahls. Erwärmt man aber den so gehärteten Stahl, z. B. in Metallbädern, auf 221 bis 322°, so verliert er unter Annahme verschiedener Farben (hellgelb, strohgelb, hafergelb, goldgelb, orange, braun, purpurfleckig, purpurrot, hellblau oder violett, dunkelblau und schwarzblau) in dem Verhältnisse wie die Temperatur steigt, an seiner Härte, und nimmt dagegen an seiner Elastizität zu. Diese Operation nennt man Anlassen oder Adoucieren5 des Stahls. Der gehärtete Stahl ist ungemein politurfähig und widersteht der oxydierenden Wirkung der Luft ziemlich gut. Im allgemeinen übertrifft der Stahl das Schmiedeeisen an Festigkeit sehr bedeutend und verdrängt das letztere in dem Verhältnisse als er billiger produziert werden kann mehr und mehr.

Eisen und Sauerstoff verbinden sich direkt mit einander. Man kennt mindestens drei verschiedene Oxyde.

Das Eisenoxydul, Ferrooxyd6 FeO ist in reinem Zustande wenig bekannt. Das Eisenoxyd, Ferrioxyd7, Eisensesquioxyd, Fe2O3, findet sich sehr häufig in der Natur. Wenn metallisches Eisen längere Zeit in feuchter Luft liegen bleibt, so bildet sich darauf der sogenannte Rost, der nichts anderes ist als Eisenhydroxyd.[Pg 94]

Eisenoxyd und Eisenoxydul vereinigen sich in verschiedenen Verhältnissen mit einander, besonders zu Eisenoxyduloxyd Fe3O4, das in der Natur als Magneteisenstein vorkommt.

Je nachdem sich Eisenoxydul oder Eisenoxyd mit Säuren zu Salzen umsetzt, erhalten wir Ferrosalze oder Ferrisalze.

So unterscheidet man z. B. das Ferrosulfat, das schwefelsaure Eisenoxydul FeSO4 + 7 H2O, auch Eisenvitriol, grüner Vitriol genannt, von dem Ferrisulfat, dem schwefelsauren Eisenoxyd Fe2(SO4)3.

Mit Chlor bildet das Eisen das Ferrochlorid, Eisenchlorür8 FeCl2 und das Ferrichlorid, Eisenchlorid Fe2Cl6 oder richtiger Fe2Cl3.

Eisen und Schwefel verbinden sich sehr leicht direkt mit einander. Man kennt mindestens drei verschiedene Eisensulfide: das Ferrosulfid, Einfachschwefeleisen6 FeS, das Ferrisulfid, Eisensesquisulfid Fe2S3, und das Eisendisulfid, Zweifachschwefeleisen9 FeS2.

55.

Benzolreihe. Die wichtigeren1, besonders die niedrigeren1 Glieder der Benzolreihe findet man in dem2 durch trockene Destillation der Steinkohlen behufs der Leuchtgasbereitung entstehenden Steinkohlenteer, zum Teil auch im Steinkohlenleuchtgas selbst, und benutzt beide Produkte zu ihrer Fabrikation, die in grossem Massstabe betrieben wird, und darauf beruht3, dass man den Kohlenteer der fraktionierten Destillation unterwirft und die Produkte nach4 ihren Siedpunkten trennt und durch verschiedene Manipulationen reinigt. In neuerer Zeit werden auch beträchtliche Mengen von Benzol und Homologen (Toluol, Xylol, Cumol etc.)[Pg 95] aus dem Gase der Koksöfen gewonnen. Bei diesem Prozess entstehen bedeutende Mengen von Gas, welches durch geeignete, mit schweren Teerölen beschickte5 Absorptionsapparate geleitet wird, wobei das Teeröl das im Gas enthaltene Benzol samt Homologen zurückhält. Durch Einblasen von gespanntem Wasserdampf entzieht man dem vorher erhitzten Oel das absorbierte Benzol wieder, da letzteres mit Wasserdämpfen leicht flüchtig ist. Die Kohlenwasserstoffe der Benzolreihe6 lassen sich unter dem Einflusse verschiedener chemischer Agentien leicht in unbegrenzt viele neue Verbindungen überführen. Mit Chlor, Brom und Jod geben sie Additions- oder Substitutionsprodukte, mit konzentrierter Salpetersäure und konzentrierter Schwefelsäure Nitroderivate, in welchen ein oder mehrere Wasserstoffatome durch die Gruppe NO2 ersetzt7 sind. Bei der Einwirkung von konzentrierter oder von rauchender Schwefelsäure bilden sich Sulfosäuren8: hier wird ein Wasserstoffatom, oder auch mehrere, durch die Gruppe SO3H ersetzt. Diese Kohlenwasserstoffe sind infolgedessen nicht allein in wissenschaftlicher Hinsicht höchst interessant, sondern, da mehrere der aus ihnen darstellbaren Körper eine bedeutende technische9 Anwendung gefunden haben, zugleich auch von grosser praktischer Wichtigkeit. Ganz besonders gilt10 dies vom Benzol C6H6.

Das Benzol ist eine farblose, sehr lichtbrechende, leicht bewegliche Flüssigkeit von eigentümlichem, nicht sehr unangenehmem Geruch, von 0,89 Dichte, und dadurch ausgezeichnet, dass es bei 0° zu einer blätterig11 krystallinischen Masse oder zu rhombischen Prismen erstarrt. In Wasser ist es unlöslich, lässt sich dagegen mit Alkohol, Aether, ätherischen Oelen etc. in jedem Verhältnisse mischen und ist ein vorzügliches Lösungsmittel für alle Fette, für[Pg 96] Asphalt, Kautschuk, Guttapercha und viele andere Stoffe. Es ist leicht entzündlich und brennt mit hellleuchtender, russender12 Flamme.

Bringt man Benzol unter Kühlung mit möglichst konzentrierter, von niederen Stickstoffoxyden freier Salpetersäure zusammen, so wird es glatt13 in Nitrobenzol C6H5(NO2) verwandelt. Nach Zusatz von Wasser scheidet sich das entstandene14 Nitrobenzol als schwere Flüssigkeit ab, wird gesammelt und mit Wasser gewaschen.

Behandelt man das Nitrobenzol mit Gemischen, welche Wasserstoff entwickeln, z. B. Eisen und Salzsäure, so wird die Nitrogruppe zu der Gruppe NH2 (Amingruppe genannt) reduziert und es bildet sich Anilin (Amidobenzol) C6H5(NH2), eine ölige Flüssigkeit, welche zur Fabrikation der Anilinfarben eine ausserordentliche technische Wichtigkeit erlangt hat.[Pg 97]

NOTES.

1.

  1. Der Posten: item, term.

    [1]
  2. Observe that this sentence begins with a verb, but is not a question, nor a command; also that the next clause begins with so. Under these circumstances supply it at the beginning.

    [2]
  3. Wievielmal ... sovielmal: as many times ... so many times.

    [3]
  4. Before translating um, see if the phrase ends with zu and an infinitive; if so um = in order.

    [4]
  5. oder aber: or else.

    [5]
  6. seinem Werte nach: according to its value = as regards its value.

    [6]
  7. Jede Art der Einheiten: each kind of units.

    [7]
  8. schriftlich: in writing.

    [8]
  9. indem man ... rückt and dadurch, dass man ... rückt are two German ways of saying by moving. Verbs following indem man or dadurch, dass man should be turned into the English present participle with by.

    [9]
  10. die ... Stelle: the place. This is the compound adjective construction which is so common in scientific German. Observe how the phrase is built up:

    die werdende Stellethe becoming place
    die leer werdende Stellethe empty-becoming place
    die dadurch leer werdende Stellethe thereby empty becoming place

    The article (die) or some other determining word is separated from its noun (Stelle) by a number of words; but in all cases the word next before the noun is an adjective or participle (werdende), which in turn is preceded by a word qualifying it (leer) and so on. In English the corresponding words follow the noun in the reverse order. This note will be frequently referred to.

    [10]

2.

  1. Die Quersumme: sum across = sum of the digits.

    [1]
  2. also: therefore; never translate it by also.

    [2]
  3. geradstellig, ungeradstellig: even, odd.

    [3]
  4. ein Mehrfaches: a multiple.

    [4]
  5. der Nenner, der[Pg 98] Zähler: denominator, numerator.

    [5]
  6. see 1 Note 9.

    [6]
  7. Grundfaktoren: prime factors.

    [7]
  8. d. h. (das heisst): that is to say (i. e.)

    [8]
  9. an und für sich: by itself, per se.

    [9]
  10. beziehungsweise: or as the case may be.

    [10]
  11. darin, dass man ... dividiert: in dividing (lit.: in this, namely that we divide). Darin anticipates and represents the following clause.

    [11]
  12. der beiden betreffenden Zahlen: of the two numbers in question.

    [12]
  13. das Glied, Vorderglied, Hinterglied: term, antecedent, consequent.

    [13]

3.

  1. soll erhoben werden: is to be raised. Very frequently soll with an infinitive means is to.

    [1]
  2. das Quadrat: square; das Biquadrat: fourth power.

    [2]
  3. vereinfachen: to simplify.

    [3]
  4. es sei x: let x be.

    [4]
  5. beträgt (betragen): amounts to.

    [5]
  6. die Rechnung stimmt: the calculation is correct.

    [6]
  7. belaufen sich: amount to.

    [7]
  8. die Beschaffenheit: nature.

    [8]
  9. der Rest verhält sich zur Summe wie eins zu zwei: the remainder is to the sum as one is to two. Das Verhältnis: ratio, relation.

    [9]
  10. See 1 Note 2; zieht ... ab (abziehen): subtracts.

    [10]

4.

  1. Soll; see 3 Note 1.

    [1]
  2. und zwar: and moreover.

    [2]
  3. gerade so viel: just as much.

    [3]
  4. überdies: in addition, to boot.

    [4]
  5. sieben Meilen zurückgelegt: makes 7 miles. The German mile varied in different sections from 4.7 to 5.6 U. S. miles.

    [5]
  6. zu Stande bringen: do, accomplish, finish.

    [6]
  7. in eben der Zeit: in the same time.

    [7]
  8. genötigt: obliged.

    [8]
  9. herabzusetzen: to reduce.

    [9]
  10. Angaben: data, statements.

    [10]
  11. die Mandel: lot or set of 15.

    [11]
  12. um 306: by 306. Um often means to the amount of, to the extent of.

    [12]
  13. das Merkmal: characteristic.

    [13]
  14. nach dem Berichte: according to the report.

    [14]
  15. das erste Feld: the first square.

    [15]
  16. wenn ... auch: even if.

    [16]

5.

  1. z. B. (zum Beispiel): for example.

    [1]
  2. die ... Linien; see 1 Note 10.

    [2]
  3. einerlei Seite: one and the same side.

    [3]
  4. kongruent: equal in every respect.

    [4]
  5. betragen; see 3 Note 5.

    [5]
  6. Es is merely[Pg 99] introductory; the subject is Seiten.

    [6]
  7. man stecke ... ab: lay off; lit. let one lay off.

    [7]
  8. also; see 2 Note 2.

    [8]
  9. alsdann = dann: then.

    [9]
  10. daran stossenden (Seite): side adjacent to it.

    [10]

6.

  1. eine ... Figur; see 1 Note 10.

    [1]
  2. die ... senkrechte; see 1 Note 10.

    [2]
  3. die Sehne: chord.

    [3]
  4. dazu gehörigen: belonging to it.

    [4]
  5. ganz beliebig ... gegebene Punkte: points given entirely at pleasure = any given points whatever.

    [5]
  6. der Centriwinkel: angle at the centre.

    [6]
  7. der Peripheriewinkel: angle at the cirumference.

    [7]
  8. inhaltsgleich equal in area; der Inhalt: contents.

    [8]
  9. die Kathete: leg of a right-angled triangle.

    [9]
  10. Sei CAB ein ... Dreieck: let CAB be a triangle.

    [10]
  11. der ... Quadrate; see 1 Note 10.

    [11]
  12. es lässt sich zeigen: it allowes itself to be shown = it may be shown. A common use of lassen.

    [12]
  13. Hülfslinien: auxiliary lines, construction lines.

    [13]
  14. see 1 Note 9.

    [14]
  15. d. i. (das ist): that is to say (i. e.)

    [15]

7.

  1. nach keiner Seite hin: in no direction.

    [1]
  2. wie weit ... auch: however far.

    [2]
  3. gleichlaufend: German equivalent for parallel. In many cases German uses a foreign word and also a native word for the same term.

    [3]
  4. die ... Seiten; see 1 Note 10.

    [4]
  5. verhalten sich: are to each other.

    [6]
  6. Die ... Senkrechte; see 1 Note 10.

    [7]
  7. anliegend: adjacent.

    [8]
  8. es kommt nur darauf an: it is only required.

    [9]

8.

  1. Um um: the first um means in order and belongs to the infinitive zu beschreiben; the second um means around.

    [1]
  2. halbiere: bisect.

    [2]
  3. herumzutragen: to lay off.

    [3]
  4. eines Vielecks; see 1 Note 10.

    [4]
  5. die Fläche: surface, area.

    [5]
  6. körperliche: solid.

    [6]
  7. bis ins Unendliche: to infinity.

    [7]
  8. der Körper: body; (in Geometry) solid.

    [8]
  9. zwei ... Ebenen; see 1 Note 10.

    [9]
  10. entsteht: is formed.

    [10]
  11. die Grundfläche: base (surface).

    [11]
  12. und zwar: and moreover.[Pg 100]

    [12]

9.

  1. inhaltsgleich: of equal (cubic) contents = of equal volume.

    [1]
  2. die Mantelfläche: curved surface.

    [2]
  3. dergestalt: in such a manner.

    [3]
  4. Ein ... Abschnitt; see 1 Note 10.

    [4]
  5. Wie verhalten sich: in what ratio are ... to each other.

    [5]
  6. einem ... Denkmale; see 1 Note 10.

    [6]

10.

  1. im Wesentlichen: essentially.

    [1]
  2. allseitig: on all sides.

    [2]
  3. die Einheit: unit.

    [3]
  4. das ... Normalmeter; see 1 Note 10.

    [4]
  5. Allgemeine Eigenschaften: universal properties.

    [5]
  6. starr: rigid, solid.

    [6]
  7. geläufig: familiar.

    [7]
  8. selbstverständlich: of course.

    [8]

11.

  1. das Beharrungsvermögen: capacity for persisting = inertia.

    [1]
  2. sich gerade befindet: just finds itself = just happens to be.

    [2]
  3. das Kausalgesetz: law of causation.

    [3]
  4. ein ... Körper; see 1 Note 10.

    [4]
  5. die Festigkeit: firmness = strength.

    [5]
  6. reicht ... hin (hinreichen): suffices.

    [6]
  7. der Annahme widersetzt: opposes the assumption.

    [7]
  8. infolgedessen (in Folge dessen): in consequence of that.

    [8]
  9. wegschnellen: to fillip.

    [9]
  10. Beispiele is the object of bieten, and für governs Drehungsbewegungen.

    [10]
  11. entsprechend: corresponding, appropriate.

    [11]

12.

  1. äussert sich: manifests itself.

    [1]
  2. see 1 Note 10.

    [2]
  3. die Unterlage: support.

    [3]
  4. übt ... aus (ausüben): exerts.

    [4]
  5. also; see 2 Note 2.

    [5]
  6. das Lot (Loth): plumb-line.

    [6]
  7. Vielfache: multiples.

    [7]
  8. giebt ... an (angeben): states.

    [8]
  9. Pyknometer: specific gravity flask.

    [9]
  10. Es sei nun P1 das Gewicht: now let P1 be the weight.

    [10]
  11. alsdann = dann: then.

    [11]
  12. einer ... Marke; see 1 Note 10.

    [12]

13.

  1. Orte und Lagen: places and positions.

    [1]
  2. see 1 Note 2.

    [2]
  3. gelegen: situated.

    [3]
  4. fortschreitende Bewegung: motion of translation.

    [4]
  5. die ... Wege: the paths; see 1 Note 10.

    [5]
  6. von einem ... begriffenen Körper: of a body engaged; see 1 Note 10.

    [6]
  7. see 1 Note 2.

    [7]
  8. der ... Weg: the path; see 1 Note 10

    [8]
  9. infolge (in[Pg 101] Folge): in consequence.

    [9]
  10. einer beliebig: of any desired, of any whatever.

    [10]
  11. kommt ... zu stande: comes about, is brought about.

    [11]
  12. bei: in the case of (not by.) Bei is of very common occurence with this meaning, which will generally suggest the proper preposition (at, with, in etc.) to use in English.

    [12]

14.

  1. die Gewichtseinheit: unit of weight.

    [1]
  2. heisst: means.

    [2]
  3. die Breite: latitude.

    [3]
  4. am Meeresspiegel: at the level of the sea.

    [4]
  5. am bequemsten: most conveniently.

    [5]
  6. darstellen: to represent.

    [6]
  7. t stands for Tonne = 1000 kg.

    [7]
  8. see 1 Note 2.

    [8]
  9. Observe that the comma is used as a decimal point and the period as a sign of multiplication.

    [9]
  10. also; see 2 Note 2.

    [10]
  11. nimmt ... zu (zunehmen): increases.

    [11]
  12. see 1 Note 2.

    [12]
  13. um: to the distance of.

    [13]
  14. die Gesammtarbeit: total work.

    [14]
  15. einzel (einzeln): separate.

    [15]

15.

  1. See 1 Note 2.

    [1]
  2. aufgespeichert: stored up.

    [2]
  3. bei Verminderung: on diminishing; see 13 Note 12.

    [3]
  4. um: to the distance of.

    [4]
  5. musste: had to. Do not translate by must; it is in the past tense.

    [5]
  6. geleistet: (leisten): performed. Die Leistung: performance.

    [6]
  7. streng genommen: taken strictly = strictly speaking.

    [7]
  8. eine Feder spannen: compress a spring.

    [8]
  9. die Spannkraft: tension, potential.

    [9]
  10. bei Beurtheilung: in judging; see 13 Note 12.

    [10]
  11. ist massgebend: is decisive, is a criterion.

    [11]
  12. hinsichtlich: as regards.

    [12]
  13. u. s. f. (und so fort): and so forth.

    [13]

16.

  1. Nebenformen: secondary forms.

    [1]
  2. noch so komplizierten: never so complicated, no matter how complicated.

    [2]
  3. rollen: the hyphen indicates that hinab belongs also to rollen: to roll down.

    [3]
  4. stellt ... dar (darstellen): represents.

    [4]
  5. einen ... Druck; see 1 Note 10.

    [5]
  6. aufheben: to neutralize, balance.

    [6]
  7. der Fall: case.

    [7]
  8. aufzufassen: to conceive.

    [8]
  9. entstanden (entstehen): originated, formed.

    [9]
  10. flachgängig: square-threaded.

    [10]
  11. bez. (beziehungsweise): or as the case may be.

    [11]
  12. scharfgängig: v-threaded.

    [12]
  13. der Schraubengang: turn of the screw.

    [13]
  14. das Gewinde:[Pg 102] thread.

    [14]
  15. die Bolzenstärke: thickness of the cylinder. Stärke, usually strength, also means thickness.

    [15]
  16. die Kernstärke: thickness, of the core.

    [16]
  17. See 1 Note 2., arbeitet ... aus: works out, hollows out.

    [17]
  18. der Betrag, um den: the amount to the extent of which....

    [18]
  19. die Steigung oder Ganghöhe: pitch.

    [19]
  20. See 2 Note 2.

    [20]
  21. Stellschrauben: set screws; stellen, to adjust.

    [21]

17.

  1. verhalten sich umgekehrt: they are to each other inversely.

    [1]
  2. Bekannt: well known.

    [2]
  3. hierbei: in this case (not hereby), Compare 13 Note 12.

    [3]
  4. findet ... statt (stattfinden): takes place.

    [4]
  5. bei Klingelzügen: in bell-pulls.

    [5]
  6. wobei: in which; compare 13 Note 12.

    [6]
  7. in der Regel: as a rule.

    [7]
  8. der Flaschenzug: block and tackle.

    [8]
  9. das Rad an der Welle: wheel and axle.

    [9]
  10. einem ... Seile; see 1 Note 10.

    [10]
  11. Riemen- und Seilscheiben: pulleys for belts and ropes.

    [11]

18.

  1. die Fortpflanzung: propagation, transmission.

    [1]
  2. einer ... Flüssigkeit: of a liquid; see 1 Note 10.

    [2]
  3. infolgedessen (in Folge dessen): in consequence of which.

    [3]
  4. pflanzt sich ... fort (sich fortpflanzen): propagates itself.

    [4]
  5. Ein ... Körper: a body; see 1 Note 10.

    [5]
  6. sogen. (sogenannte): so-called.

    [6]
  7. Ist ... taucht; see 1 Note 2

    [7]
  8. dabei: in that case; compare 13 Note 12.

    [8]
  9. gilt (gelten): holds true.

    [9]
  10. eines ... Gefässes: of a vessel; see 1 Note 10.

    [10]
  11. die Druckhöhe: head, column.

    [11]

19.

  1. der Heber: siphon.

    [1]
  2. selbsttätig: automatically.

    [2]
  3. das Niveau: level.

    [3]
  4. zweischenkelig: two-legged, two-armed; der Schenkel, thigh.

    [4]
  5. dabei: at the same time (not thereby).

    [5]
  6. die Festigkeit: strength (of materials).

    [6]
  7. das Mass: measure (do not confound with die Masse, mass).

    [7]
  8. die Zugfestigkeit: tensile strength.

    [8]
  9. der Querschnitt: cross-section.

    [9]
  10. die Grösse: magnitude, quantity.

    [10]
  11. die rückwirkende Festigkeit: compressive strength.

    [11]
  12. die relative Festigkeit: transverse strength.

    [12]
  13. Grössen- und Formänderungen: changes of size and form. The hyphen indicates that änderungen belongs to Grössen also.

    [13]
  14. spröde:[Pg 103] brittle.

    [14]
  15. zähe: tough.

    [15]
  16. dehnbar: ductile.

    [16]
  17. geschmeidig: plastic, pliable.

    [17]

20.

  1. die Gehörempfindung: sensation of hearing.

    [1]
  2. die Wellenbewegung: wave motion.

    [2]
  3. die Fortpflanzungsgeschwindigkeit: velocity of propagation.

    [3]
  4. das Fadentelephon: string telephone (toy).

    [4]
  5. Zwei ... Stücke; see 1 Note 10.

    [5]
  6. das Mittel: medium.

    [6]
  7. der Nachhall: reverberation.

    [7]
  8. vorwiegend: preponderating; translate: mostly.

    [8]
  9. Sind; see 1 Note 2.

    [9]
  10. Sinusschwingungen: sine oscillations.

    [10]
  11. hängt ... ab (abhängen): depends.

    [11]
  12. stehend: vertical.

    [12]
  13. bei; see 13 Note 12.

    [13]
  14. der Grundton: fundamental note.

    [14]
  15. das Gepräge: coinage = character.

    [15]
  16. die Klangfarbe: tone color = timbre.

    [16]

21.

  1. selbstleuchtend: self-luminous.

    [1]
  2. lassen sich ungezwungen erklären: may be explained in a natural (lit. unforced) way.

    [2]
  3. das Mittel: medium.

    [3]
  4. der Lichtäther: luminiferous ether.

    [4]
  5. daran ... dass: by the fact that; lit. by this, namely that ..., Daran represents the following clause and anticipates it.

    [5]
  6. Besitzen; see 1 Note 2.

    [6]
  7. der Kernschatten: umbra; der Kern, kernel.

    [7]
  8. der Halbschatten: penumbra.

    [8]
  9. unmittelbar: directly.

    [9]
  10. auf ... angewiesen: confined to.

    [10]
  11. der Einfallswinkel: angle of incidence.

    [11]
  12. der Schirm: screen.

    [12]

22.

  1. der ebene Spiegel: plane mirror.

    [1]
  2. das Spiegelbild: reflected image.

    [2]
  3. der Senkrechte: the vertical, perpendicular; see 1 Note 10.

    [3]
  4. einem ... Kreis: a circle.

    [4]
  5. der Durchschnitt: section.

    [5]
  6. Perlen: beads.

    [6]
  7. beim Hineinblicken: on looking in.

    [7]
  8. ein ... Mittel: a medium.

    [8]
  9. zwei ... Ebenen: two planes. This sentence is an example of one compound adjective construction within another.

    [9]
  10. brechend: refracting.

    [10]
  11. einen ... Spalt: a slit.

    [11]
  12. bandförmig auseinandergezogen: drawn out in the form of a ribbon.

    [12]
  13. brechbar: refrangible.

    [13]
  14. einzelne: single, separate, individual.

    [14]
  15. derartig: that kind, such.

    [15]
  16. indem man; see 1 Note 9.

    [16]
  17. das Knallgebläse: oxy-hydrogen blowpipe.

    [17]
  18. die betreffenden Metalle:[Pg 104] the metals in question.

    [18]
  19. geschlossen werden kann: conclusions may be drawn.

    [19]

23.

  1. vermittelt: transmitted.

    [1]
  2. schrieb ... zu (zuschreiben): ascribed, attributed.

    [2]
  3. und zwar: and moreover.

    [3]
  4. nimmt ... zu ... ab (zunehmen, abnehmen); increases, decreases.

    [4]
  5. see 1 Note 9.

    [5]
  6. die Lagenänderung: change of position.

    [6]
  7. bei; see 13 Note 12.

    [7]
  8. der Abstand: distance apart.

    [8]

24.

  1. um: to the extent of, by.

    [1]
  2. bezw. (beziehungsweise); see 2 Note 10.

    [2]
  3. der Träger: beam, girder.

    [3]
  4. das Mauerwerk: masonry.

    [4]
  5. der Radreifen: tire of a wheel.

    [5]
  6. gilt (gelten): holds true.

    [6]
  7. der Schrumpfring: hoop shrunk on a gun.

    [7]
  8. bei; see 13 Note 12.

    [8]
  9. übt ... aus (ausüben): exerts.

    [9]
  10. die Dampfspannung, die Spannkraft: tension.

    [10]
  11. es bilden sich: there are formed.

    [11]
  12. Verdampfen: vaporization.

    [12]
  13. Verdunsten: evaporation (without artifical heat.)

    [13]

25.

  1. bei; see 13 Note 12.

    [1]
  2. die Vakuumpfanne: vacuum pan.

    [2]
  3. die Zuckersiederei: sugar refinery; sieden, to boil.

    [3]
  4. umgekehrt: conversely.

    [4]
  5. der Papinsche Topf: Papin's digestor.

    [5]
  6. das Sicherheitsventil: safety-valve.

    [6]
  7. die Spannkraft: the tension.

    [7]
  8. See 1 Note 9.

    [8]
  9. absperren: to bar off = to confine.

    [9]
  10. noch so gross: never so great, no matter how great.

    [10]
  11. tropfbar: capable of forming drops.

    [11]
  12. See 18 Note 6.

    [12]
  13. der Grenzwert: limit of value; limit.

    [13]

26.

  1. einen beliebig grossen Zwischenraum: a distance as great as may be desired = any distance.

    [1]
  2. die Strahlung: radiation.

    [2]
  3. die Leitung: conduction.

    [3]
  4. gleicht sich ... aus (sich ausgleichen): equalizes itself.

    [4]
  5. wir haben uns ... vorzustellen: we must conceive.

    [5]
  6. hierbei: in this case.

    [6]
  7. übermittelt: transferred, communicated.

    [7]
  8. See 13 Note 12.

    [8]
  9. die Wärmeeinheit: heat unit.

    [9]
  10. um; see 24 Note 1.

    [10]
  11. die Heizungstechnik: heating industry.[Pg 105]

    [11]

27.

  1. um; see 24 Note 1.

    [1]
  2. die Menge: quantity.

    [2]
  3. wobei: in which case; see 13 Note 12.

    [3]
  4. See 13 Note 12.

    [4]
  5. Aggregatzustandsveränderungen: changes in the state of aggregation (i. e. from liquid to solid etc.).

    [5]
  6. also; see 2 Note 2.

    [6]
  7. umgekehrt: conversely.

    [7]
  8. ermitteln: to ascertain.

    [8]
  9. vermag = kann.

    [9]
  10. niederschlagen: to precipitate.

    [10]

28.

  1. entsteht: arises, is formed, comes into existence.

    [1]
  2. die Arbeitsgrösse: amount (lit. magnitude) of work.

    [2]
  3. im Mittel: on an average.

    [3]
  4. wobei: in which case.

    [4]
  5. eine angesaugte und ... verdichtete Luftmenge: a sucked up and ... condensed quantity of air.

    [5]
  6. die Pleuelstange: connecting rod.

    [6]
  7. die Kurbel: crank.

    [7]
  8. die Welle: axle.

    [8]
  9. das Schwungrad: flywheel.

    [9]
  10. dabei: in that case.

    [10]
  11. See 13 Note 12.

    [11]
  12. der Uebergang: transition.

    [12]
  13. dabei: at the same time.

    [13]
  14. der Kolbenhub: stroke of the piston.

    [14]
  15. setzen ... um (umsetzen): convert.

    [15]

29.

  1. der Zylinder: cylinder. Some writers change c's of Latin Swords to z or k according to the sound.

    [1]
  2. sperren: to bar, to cut off.

    [2]
  3. die Steuervorrichtung: lit. appliance for steering = slide-valve.

    [3]
  4. wobei, hierbei, dabei; see 28 Notes, 4, 10, 13 and 26 Note 6.

    [4]
  5. niedrigerer: lower, note the comparative expressed by the first er.

    [5]
  6. geht verloren: is lost.

    [6]
  7. ausfallen kann: may turn out.

    [7]
  8. indem man ... verwendete und ... antrieb; see 1 Note 9.

    [8]
  9. der Wirkungsgrad: degree of effect = efficiency.

    [9]
  10. Dampfstrahlen: jets of steam.

    [10]
  11. das Schaufelrad: paddle wheel, blade wheel.

    [11]

30.

  1. Energiearten: kinds of energy.

    [1]
  2. beliebig: any ... whatever.

    [2]
  3. zutragen: take place.

    [3]
  4. der Kreisprozess: cycle.

    [4]
  5. am allgemeinsten: in the most general way.

    [5]
  6. das Niveau: level.

    [6]
  7. so fasst man ... auf: we conceive.

    [7]
  8. begriffen: engaged (in).

    [8]
  9. Wärme is the object of enthalten.

    [9]
  10. zieht ... an (anziehen): attracts.

    [10]
  11. dagegen: on the other hand.

    [11]
  12. [Pg 106]stossen ... ab (abstossen): repel.

    [12]

31.

  1. dadurch, dass man; see 1 Note 9.

    [1]
  2. Es stellte sich dabei heraus: it turned out in this case.

    [2]
  3. in gleicher Hinsicht: with the same purpose.

    [3]
  4. darstellen: represent, constitute.

    [4]
  5. lagern: arrange.

    [5]
  6. sich aufheben: neutralize each other.

    [6]
  7. herzustellen: to produce, make.

    [7]
  8. das Beharrungsvermögen: capacity for persistence = inertia.

    [8]
  9. sich einstellen: take its place.

    [9]
  10. vorzustellen: to place before (the mind) = to imagine.

    [10]

32.

  1. der Richtung nach: as regards direction.

    [1]
  2. der Leiter: conductor.

    [2]
  3. und zwar: and moreover.

    [3]
  4. woraus zu schliessen ist: from which it is to be concluded.

    [4]
  5. also; see 2 Note 2.

    [5]
  6. Berührungsstellen: points of contact.

    [6]
  7. dem 300. Teil: to the 300th part. The period after 300 indicates the ending sten.

    [7]
  8. der Schliessungsbogen: closing arc = conductor which closes the circuit.

    [8]

33.

  1. die Zeiteinheit: unit of time.

    [1]
  2. der Querschnitt: cross section.

    [2]
  3. die ... Elektrizitätsmenge: the quantity of electricity.

    [3]
  4. die Stromabgabe: current delivery = amount of current delivered.

    [4]
  5. mit Bezug auf: with regard to.

    [5]
  6. wirksam: active.

    [6]
  7. die Schaltung: connection.

    [7]
  8. soll ... herbeigeführt werden: is to be brought about.

    [8]
  9. indem sie ... bedingt wird: as it is governed by.

    [9]
  10. der Akkumulator: storage battery.

    [10]
  11. etwa: possibly; transl. any.

    [11]
  12. Bleisuperoxyd: peroxide of lead, PbO2.

    [12]
  13. sowohl ... wie: as well ... as = both ... and.

    [13]
  14. das schwefelsaure Blei: sulphate of lead.

    [14]
  15. die E. M. K. (elektromotorische Kraft): electromotive force.

    [15]
  16. bezw. (beziehungsweise); see 2 Note 10.

    [16]
  17. Mennigeschichten: layers of red oxide of lead (minium).

    [17]
  18. das Gitter: lattice work, bars.

    [18]

34.

  1. unterscheiden sich: are distinguished.

    [1]
  2. der Gleichstrom: direct current.

    [2]
  3. der Wechselstrom: alternating current.

    [3]
  4. die Erregung, Influenz, Induktion: induction (three synonyms).

    [4]
  5. der Dauermagnet: permanent magnet.

    [5]
  6. der Anker: armature.

    [6]
  7. der[Pg 107] Schenkel: limb, branch.

    [7]
  8. der Polwechsel: change of pole.

    [8]
  9. die Anbringung: attachment, addition.

    [9]
  10. der Stromwender: commutator.

    [10]
  11. die Vorrichtung: appliance, contrivance.

    [11]
  12. u. dergl. (und dergleichen): and the like.

    [12]
  13. der Kupferblechstreifen: strip of sheet copper.

    [13]
  14. die Klemme: clamp, binding post.

    [14]
  15. der Eisenkern: iron core.

    [15]
  16. die Nut: groove, rabbet.

    [16]
  17. eingefrässt: cut out.

    [17]
  18. indem die ... Ströme: (in that =) as the currents.

    [18]

35.

  1. der Anker: armature.

    [1]
  2. einem Eisenring: an iron ring. This sentence contains one compound adjective clause within another.

    [2]
  3. die Welle: shaft, axle.

    [3]
  4. wobei: while at the same time.

    [4]
  5. der: to the.

    [5]
  6. in der Tat (That): indeed.

    [6]
  7. wohl: probably.

    [7]
  8. nämlich: translate by beginning the sentence with For.

    [8]
  9. indem ... entsteht: as there is formed.

    [9]
  10. allerdings: to the sure.

    [10]
  11. die Reihenbewickelung: series winding.

    [11]
  12. die Nebenschlussbewickelung: shunt winding.

    [12]
  13. die Leistung: performance, efficiency.

    [13]
  14. das Eisengestell: iron frame.

    [14]

36.

  1. eigentlich: properly so called, real.

    [1]
  2. der Stromkreis: circuit.

    [2]
  3. abgeben: deliver.

    [3]
  4. bedürfen: require (followed by the genitive).

    [4]
  5. der Abnutzung unterliegt: is subject to wear and tear.

    [5]
  6. Betriebsstörungen: disturbances = irregularities in running.

    [6]
  7. die Klemme: clamp, binding post.

    [7]
  8. indem man ... verwandelt; see 1 Note 9.

    [8]
  9. die Drehstrommaschine: three phase motor.

    [9]
  10. Nebenapparate: secondary apparatus.

    [10]
  11. Ergänzungsmittel: means of completion = supplements.

    [11]
  12. der Wirbelstrom: eddy current.

    [12]
  13. Kern- und Manteltransformationen: core and shell transformers.

    [13]
  14. untergebracht: placed.

    [14]

37.

  1. die Anlage: plant.

    [1]
  2. Starkstromleitungen: conductors for powerful currents.

    [2]
  3. Licht- und Kraftbetrieb: production of light and power.

    [3]
  4. in der Regel: as a rule.

    [4]
  5. verseilt: covered with rope.

    [5]
  6. stark: heavy, thick (the usual meaning is strong).

    [6]
  7. in ihrer Gesamtheit: in their totality = all taken together.

    [7]
  8. das Isolirband: insulating tape.

    [8]
  9. Strassenumwühlungen: digging up the streets.[Pg 108]

    [9]
  10. die Armierung: strengthening.

    [10]
  11. Muffen: sleeves.

    [11]
  12. Anschlussstellen: places for the connections.

    [12]
  13. Anschlussgruben: man holes (Grube: pit).

    [13]
  14. die Schmelzsicherung: safety-fuse.

    [14]
  15. Karton: pasteboard.

    [15]
  16. der Wandverputz: plastering.

    [16]
  17. Aus- und Einschalten: connecting and disconnecting.

    [17]
  18. der Schalter: switch.

    [18]
  19. der Umschalter: four point switch.

    [19]

38.

  1. der Gleichstrommotor: direct current motor.

    [1]
  2. der Wirkungsgrad: degree of efficiency.

    [2]
  3. der Stromwender: commutator.

    [3]
  4. der is the subject of the three verbs ist, geben kann and verbietet.

    [4]
  5. das Funkensprühen: sparking.

    [5]
  6. Anlass geben: to give rise.

    [6]
  7. die Steinkohlengrube: coal mine.

    [7]
  8. schlagende Wetter: fire-damp.

    [8]
  9. die Spannung: tension.

    [9]
  10. starke Querschnitte: large cross sections.

    [10]
  11. unbequem: inconvenient.

    [11]
  12. angehen: to start.

    [12]
  13. eine ... Geschwindigkeit: a velocity.

    [13]
  14. überhaupt: at all events.

    [14]
  15. den ... Stromwechseln: the alternations of the current.

    [15]
  16. übereinstimmen: correspond, synchronize.

    [16]
  17. des ... Magnetfeldes: of the magnetic field.

    [17]
  18. unterliegt: is subject.

    [18]
  19. derartig: such.

    [19]
  20. asynchron: asynchronous (not synchronous).

    [20]

39.

  1. die Eigenschaft: property.

    [1]
  2. die Umwandlung: conversion.

    [2]
  3. der Stoff: substance.

    [3]
  4. der Grundstoff: fundamental substance, element.

    [4]
  5. ohne dass ... gesagt werden kann: without (our) being able to say.

    [5]
  6. das Merkmal: characteristic.

    [6]
  7. das Verhalten: behavior.

    [7]
  8. Druck- und Temperaturverhältnisse: conditions of pressure and temperature.

    [8]
  9. nimmt ... ein (einnehmen): occupies.

    [9]
  10. See 1 Note 2.

    [10]
  11. Sauerstoff- und Stickstoffgas: oxygen and nitrogen gas.

    [11]
  12. See 13 Note 12.

    [12]
  13. See 24 Note 1.

    [13]

40.

  1. lassen sich ... überführen: may be converted.

    [1]
  2. leichter ... schwieriger: more easily, more difficulty.

    [2]
  3. bestimmt: certain, definite.

    [3]
  4. dabei; see 28 Note 13.

    [4]
  5. hängt davon ab: depends upon the condition.

    [5]
  6. entwickelnd: developing, disengaging.

    [6]
  7. die Span[Pg 109]nung: tension.

    [7]
  8. also: that is to say.

    [8]
  9. dementsprechend: corresponding to that = accordingly.

    [9]
  10. beziehen: to refer.

    [10]
  11. das Merkmal: characteristic.

    [11]
  12. die Erkennung: recognition, identification.

    [12]
  13. die Reindarstellung: preparing in the pure state.

    [13]
  14. die Kohlensäure: carbonic acid.

    [14]
  15. der Schwefelwasserstoff: sulphuretted hydrogen.

    [15]
  16. der Chlorwasserstoff: hydrochloric acid.

    [16]
  17. nimmt ab (abnehmen): diminishes.

    [17]

41.

  1. sich verflüchtigen: to be volatilized.

    [1]
  2. die Verdampfung: vaporization (with the aid of heat).

    [2]
  3. die Verdunstung: evaporation (at ordinary temperatures).

    [3]
  4. ungenügend; recognize the adverb by the absence of adjective endings and translate: insufficiently.

    [4]
  5. vor sich geht: goes on, takes place.

    [5]
  6. gebracht: when brought.

    [6]
  7. das Jod: iodine.

    [7]
  8. luftverdünnt: rarefied.

    [8]
  9. lösen, löslich, die Lösung: to dissolve, soluble, the solution.

    [9]
  10. der Weinstein: tartar.

    [10]
  11. das Chlorcalcium: calcium chloride.

    [11]
  12. infolgedessen (in Folge dessen): in consequence of that.

    [12]
  13. zerfliesslich: deliquescent.

    [13]
  14. nimmt ... zu (zunehmen): increases.

    [14]
  15. scheidet sich ... aus: separates.

    [15]
  16. und zwar: and moreover.

    [16]
  17. Platinmohr: platinum block, platinum sponge.

    [17]

42.

  1. die Einheit: unit.

    [1]
  2. wobei; see 28 Note 4.

    [2]
  3. stimmen ... überein (übereinstimmen): agree.

    [3]
  4. bezüglich: relating.

    [4]
  5. mittler: average, mean.

    [5]
  6. die Zusammensetzung: composition.

    [6]

43.

  1. die Entstehung: origin, formation.

    [1]
  2. die Umwandlung: conversion.

    [2]
  3. die Zersetzung: decomposition.

    [3]
  4. die Verbindung: composition, compound.

    [4]
  5. noch so verschiedenartig: no matter how differently.

    [5]
  6. entstanden (entstehen): formed.

    [6]
  7. gelangen: to get.

    [7]
  8. dabei: in the process.

    [8]
  9. gleichgültig (gleichgiltig): indifferent, all the same, no matter.

    [9]
  10. der Chlorwasserstoff: hydrochloric acid.

    [10]
  11. der Wasserstoff: hydrogen.

    [11]
  12. das Chlor: chlorine.

    [12]
  13. beliebig: any desired, any whatever.

    [13]
  14. das Verhältnis: ratio.

    [14]
  15. der Gewichtsteil: part by weight.

    [15]
  16. derart (in der Art): in such a way.

    [16]
  17. der Stickstoff: nitrogen.

    [17]
  18. also: that is to say.[Pg 110]

    [18]

44.

  1. Infolge (in Folge): in consequence.

    [1]
  2. die Beschaffenheit: nature.

    [2]
  3. für sich: in themselves.

    [3]
  4. was: which.

    [4]
  5. die Auffassung: conception.

    [5]
  6. diesen: these, the latter (i. e. trees).

    [6]
  7. erfolgen: to ensue, follow, take place.

    [7]
  8. Verhältnissen, proportions, belongs also to Gewichts- as indicated by the hyphen.

    [8]
  9. der Schluss: conclusion.

    [9]
  10. nimmt man ... an (annehmen): if we assume.

    [10]
  11. beispielsweise: by way of example.

    [11]
  12. dementsprechend: corresponding to that = accordingly.

    [12]
  13. Es is merely introductory; the real subject is 1000 Moleküle.

    [13]
  14. dass diese 500 Moleküle je 1000 Atomen entsprechen: that each 500 of these molecules correspond to 1000 atoms.

    [14]

45.

  1. die Annahme: assumption.

    [1]
  2. zunächst: first.

    [2]
  3. eingeleitet: introduced.

    [3]
  4. pflanzt sich ... fort (sich fortpflanzen): propagates itself.

    [4]
  5. veranlassen: to occasion, induce.

    [5]
  6. die Beständigkeit: stability.

    [6]
  7. auf Umwegen: in round about ways.

    [7]
  8. die Verwandtschaft: affinity.

    [8]
  9. die Fähigkeit: capacity.

    [9]
  10. see 18 Note 6.

    [10]
  11. dementsprechend: see 44 Note 12.

    [11]
  12. einwertig etc.: univalent etc.

    [12]
  13. bewahren: preserve, maintain.

    [13]
  14. der Kohlenstoff: carbon.

    [14]

46.

  1. bei Gegenwart: in the presence of.

    [1]
  2. sich zu Salzen umsetzen: are converted into salts.

    [2]
  3. das Lackmuspapier: litmus paper.

    [3]
  4. die Wertigkeit: valency.

    [4]
  5. die Sättigungskapazität: capacity for saturation.

    [5]
  6. der Aetzkali: caustic potassa.

    [6]
  7. ersetzbar: replaceable.

    [7]
  8. see 18 Note 6.

    [8]
  9. namentlich: especially.

    [9]
  10. laugenartig: having the nature of lye (Lauge); alcaline.

    [10]
  11. indem: while.

    [11]
  12. wieder herstellen: restore.

    [12]
  13. vertretbar: replaceable.

    [13]
  14. die Wechselwirkung: mutual action, reaction.

    [14]

47.

  1. das Verfahren: process, method.

    [1]
  2. die Darstellung: preparation, making.

    [2]
  3. das ... Einflussrohr: the supply tube.

    [3]
  4. das Aufbrausen: effervescence.

    [4]
  5. das Gasentwicklungsrohr: gas tube, discharge tube.

    [5]
  6. mit übergerissene Säureanteile: portions of acid[Pg 111] carried over (with the gas).

    [6]
  7. beruht darauf, dass: is based (lit.: rests) upon the fact that.

    [7]
  8. gebunden: combined.

    [8]
  9. wobei sich Zinksulfat bildet: zinc sulphate being formed at the same time.

    [9]
  10. setzen sich um (umsetzen): are converted.

    [10]
  11. zu diesem Behufe: for this purpose.

    [11]
  12. ausmünden: terminate.

    [12]
  13. stülpen: to turn upside down and put over something.

    [13]

48.

  1. verbreitetste: most widely distributed.

    [1]
  2. in kleinerem Massstabe: on a smaller scale.

    [2]
  3. das Stativ: retort stand.

    [3]
  4. die Gasentwickelungsröhre: discharge pipe.

    [4]
  5. die Wanne: trough, tub.

    [5]
  6. für sich: by itself.

    [6]
  7. je nach: according to.

    [7]
  8. Oxydul: suboxide.

    [8]
  9. Superoxyd: peroxide.

    [9]
  10. der Stickstoff: nitrogen.

    [10]

49.

  1. salpetersauer: nitrate.

    [1]
  2. indem man; see 1 Note 9.

    [2]
  3. übergeht: passes over (in vapor).

    [3]
  4. to translate nämlich, begin the clause with for.

    [4]
  5. die Untersalpetersäure: hyponitric acid.

    [5]
  6. see 18 Note 6.

    [6]
  7. der Säuregehalt: percentage of acid.

    [7]
  8. ätzend: caustic.

    [8]
  9. unbeständig: unstable.

    [9]
  10. die gebildeten Oxide: the oxides formed.

    [10]
  11. überschüssige Säure: excess of acid.

    [11]
  12. No similar term is used in English chemistry. Scheiden: to separate. Say: aqua fortis.

    [12]
  13. das Königswasser: aqua regia.

    [13]

50.

  1. der Zusammentritt: stepping together = combination.

    [1]
  2. die Entstehungsart: mode of formation.

    [2]
  3. der Herd: hearth, furnace.

    [3]
  4. schweflige Säure: sulphurous acid.

    [4]
  5. es is introductory; Metallsulfide is the subject.

    [5]
  6. wobei man dafür sorgt: during which care is taken.

    [6]
  7. bei Vorhandensein (= bei Gegenwart): in the presence.

    [7]
  8. Untersalpetersäure; see 49 Note 5.

    [8]
  9. zerfällt: falls to pieces = splits up into.

    [9]
  10. übergeht: passes over into = is converted.

    [10]
  11. überzuführen: to convert.

    [11]
  12. innerlich genossen: when taken internally.

    [12]

51.

  1. die Einwirkung: action, reaction.

    [1]
  2. der Kalk: lime.

    [2]
  3. das Bittersalz: Epsom salts.

    [3]
  4. massenhaft: in masses = on a large[Pg 112] scale.

    [4]
  5. in der chemischen Technik: in the chemical industry (arts).

    [5]
  6. das Aetznatron: caustic soda.

    [6]
  7. im kleinen: on a small scale.

    [7]
  8. indem man ... hinzufügt und ... kocht: by adding ... and boiling.

    [8]
  9. der Kalkbrei: paste of lime.

    [9]
  10. beim Versetzen: on mixing.

    [10]
  11. dampft ... ein (eindampfen): evaporates down.

    [11]
  12. die Schale: capsule.

    [12]
  13. im grossen: on a large scale.

    [13]
  14. mit Begierde: with avidity.

    [14]
  15. die Einleitung: initiation, starting.

    [15]
  16. sämtlich: all.

    [16]
  17. zeichnen sich dadurch aus, dass: are distinguished by the fact that.

    [17]

52.

  1. im grossartigsten Massstabe: on the grandest scale.

    [1]
  2. alles ... Chlorwasserstoffgas: all hydrochloric acid gas.

    [2]
  3. behufs: for the purpose of.

    [3]
  4. sich umsetzt: converts itself.

    [4]
  5. bereitet: prepared, made.

    [5]
  6. nochmalig: once more.

    [6]
  7. zur Anwendung gekommenen Verfahren: process come into use.

    [7]
  8. der Salmiack: sal ammoniac.

    [8]
  9. stellt ... her (herstellen): makes, prepares.

    [9]
  10. indem man ... erzeugt; see 1 Note 9.

    [10]

53.

  1. gediegen: in the metallic state.

    [1]
  2. eisenhaltig: containing iron.

    [2]
  3. hält sich: keeps, remains unchanged.

    [3]
  4. greifen ... an: attack.

    [4]
  5. hüttenmännisch: metallurgically = by means of the furnace (die Hütte: furnace).

    [5]
  6. das Roheisen: crude iron, pig iron.

    [6]
  7. der Hochofen: blast furnace.

    [7]
  8. behufs: for the purpose of.

    [8]
  9. see 34 Note 12.

    [9]
  10. der Koks: coke.

    [10]
  11. vermittelnd: promoting (lit. mediating, making possible).

    [11]
  12. die Schlacke: slag.

    [12]
  13. Gichtgase: waste gases.

    [13]
  14. im Betriebe: in operation.

    [14]
  15. dickflüssig: viscid, viscous.

    [15]
  16. grossblätterig: having large laminae.

    [16]
  17. körnig: granular.

    [17]
  18. das Gefüge: structure.

    [18]
  19. das Schmiedeeisen: wrought iron.

    [19]
  20. das Stabeisen: rod iron.

    [20]
  21. streckbar: ductile.

    [21]
  22. schweissbar: weldable.

    [22]

54.

  1. indem man ... unterwirft: by subjecting.

    [1]
  2. wobei; see 28 Note 4.

    [2]
  3. sehnig: fibrous (die Sehne: sinew).

    [3]
  4. ablöschen: to quench, chill.

    [4]
  5. Anlassen, Adoucieren: tempering.

    [5]
  6. Ferrooxid: ferrous oxide.

    [6]
  7. Ferrioxyd: ferric oxide.

    [7]
  8. Eisenchlorür = Eisenchlorid: chloride of iron.

    [8]
  9. Einfachschwefeleisen, Zweifachschwefeleisen: (simple) sulphide of iron, bisulphide of iron.[Pg 113]

    [9]

55.

  1. wichtigeren, niedrigeren: more important, lower; note the er of the Comparative.

    [1]
  2. dem ... entstehenden Steinkohlenteer: the coal tar produced.

    [2]
  3. beruht darauf, dass: depends upon the principle that....

    [3]
  4. nach: according to.

    [4]
  5. beschickt: provided, furnished, fed.

    [5]
  6. die Benzolreihe: benzol series.

    [6]
  7. ersetzt: replaced, substituted.

    [7]
  8. Sulfosäuren: sulphonic acids.

    [8]
  9. technisch: industrial.

    [9]
  10. gilt (gelten): in true.

    [10]
  11. blätterig: flaky, laminated.

    [11]
  12. russend: sooty.

    [12]
  13. glatt: smoothly.

    [13]
  14. das entstandene Nitrobenzol: the nitrobenzol formed.

    [14]

Published by Prof. Charles F. Kroeh

THE LIVING METHOD FOR LEARNING HOW TO THINK IN FRENCH. Cloth, 147 pp., 8vo.$1.00
THE PRONUNCIATION OF FRENCH. Paper, 59 pp., 8vo..35
THE FRENCH VERB. Paper, 119 pp., 8vo.
A treatise intended to facilitate reading and conversation; it contains also a new and very easy method of classifying and remembering the irregular verbs.
.50
THE LIVING METHOD FOR LEARNING HOW TO THINK IN GERMAN (including the Pronunciation of German). Cloth, 271 pp., 8vo.1.50
THE PRONUNCIATION OF GERMAN (separately). Paper, 30 pp., 8vo..25
THE LIVING METHOD FOR LEARNING HOW TO THINK IN SPANISH (including the Pronunciation of Spanish in Spain and America). Cloth, 275 pp., 8vo.1.50
THE PRONUNCIATION OF SPANISH IN SPAIN AND AMERICA (separately). Paper, 26 pp., 8vo..15

Published by The Macmillan Company

KROEH'S THREE YEAR PREPARATORY COURSE IN FRENCH. Covering all the requirements for admission to Universities, Colleges and Schools of Science.
First Year Course.60
First Year Course, Teacher's Edition.65
Second Year Course.80
Third Year Course1.00





End of Project Gutenberg's German Science Reader, by Charles F. Kroeh

*** END OF THIS PROJECT GUTENBERG EBOOK GERMAN SCIENCE READER ***

***** This file should be named 22627-h.htm or 22627-h.zip *****
This and all associated files of various formats will be found in:
        https://www.gutenberg.org/2/2/6/2/22627/

Produced by Barbara Tozier, Constanze Hofmann, Bill Tozier
and the Online Distributed Proofreading Team at
https://www.pgdp.net


Updated editions will replace the previous one--the old editions
will be renamed.

Creating the works from public domain print editions means that no
one owns a United States copyright in these works, so the Foundation
(and you!) can copy and distribute it in the United States without
permission and without paying copyright royalties.  Special rules,
set forth in the General Terms of Use part of this license, apply to
copying and distributing Project Gutenberg-tm electronic works to
protect the PROJECT GUTENBERG-tm concept and trademark.  Project
Gutenberg is a registered trademark, and may not be used if you
charge for the eBooks, unless you receive specific permission.  If you
do not charge anything for copies of this eBook, complying with the
rules is very easy.  You may use this eBook for nearly any purpose
such as creation of derivative works, reports, performances and
research.  They may be modified and printed and given away--you may do
practically ANYTHING with public domain eBooks.  Redistribution is
subject to the trademark license, especially commercial
redistribution.



*** START: FULL LICENSE ***

THE FULL PROJECT GUTENBERG LICENSE
PLEASE READ THIS BEFORE YOU DISTRIBUTE OR USE THIS WORK

To protect the Project Gutenberg-tm mission of promoting the free
distribution of electronic works, by using or distributing this work
(or any other work associated in any way with the phrase "Project
Gutenberg"), you agree to comply with all the terms of the Full Project
Gutenberg-tm License (available with this file or online at
https://gutenberg.org/license).


Section 1.  General Terms of Use and Redistributing Project Gutenberg-tm
electronic works

1.A.  By reading or using any part of this Project Gutenberg-tm
electronic work, you indicate that you have read, understand, agree to
and accept all the terms of this license and intellectual property
(trademark/copyright) agreement.  If you do not agree to abide by all
the terms of this agreement, you must cease using and return or destroy
all copies of Project Gutenberg-tm electronic works in your possession.
If you paid a fee for obtaining a copy of or access to a Project
Gutenberg-tm electronic work and you do not agree to be bound by the
terms of this agreement, you may obtain a refund from the person or
entity to whom you paid the fee as set forth in paragraph 1.E.8.

1.B.  "Project Gutenberg" is a registered trademark.  It may only be
used on or associated in any way with an electronic work by people who
agree to be bound by the terms of this agreement.  There are a few
things that you can do with most Project Gutenberg-tm electronic works
even without complying with the full terms of this agreement.  See
paragraph 1.C below.  There are a lot of things you can do with Project
Gutenberg-tm electronic works if you follow the terms of this agreement
and help preserve free future access to Project Gutenberg-tm electronic
works.  See paragraph 1.E below.

1.C.  The Project Gutenberg Literary Archive Foundation ("the Foundation"
or PGLAF), owns a compilation copyright in the collection of Project
Gutenberg-tm electronic works.  Nearly all the individual works in the
collection are in the public domain in the United States.  If an
individual work is in the public domain in the United States and you are
located in the United States, we do not claim a right to prevent you from
copying, distributing, performing, displaying or creating derivative
works based on the work as long as all references to Project Gutenberg
are removed.  Of course, we hope that you will support the Project
Gutenberg-tm mission of promoting free access to electronic works by
freely sharing Project Gutenberg-tm works in compliance with the terms of
this agreement for keeping the Project Gutenberg-tm name associated with
the work.  You can easily comply with the terms of this agreement by
keeping this work in the same format with its attached full Project
Gutenberg-tm License when you share it without charge with others.

1.D.  The copyright laws of the place where you are located also govern
what you can do with this work.  Copyright laws in most countries are in
a constant state of change.  If you are outside the United States, check
the laws of your country in addition to the terms of this agreement
before downloading, copying, displaying, performing, distributing or
creating derivative works based on this work or any other Project
Gutenberg-tm work.  The Foundation makes no representations concerning
the copyright status of any work in any country outside the United
States.

1.E.  Unless you have removed all references to Project Gutenberg:

1.E.1.  The following sentence, with active links to, or other immediate
access to, the full Project Gutenberg-tm License must appear prominently
whenever any copy of a Project Gutenberg-tm work (any work on which the
phrase "Project Gutenberg" appears, or with which the phrase "Project
Gutenberg" is associated) is accessed, displayed, performed, viewed,
copied or distributed:

This eBook is for the use of anyone anywhere at no cost and with
almost no restrictions whatsoever.  You may copy it, give it away or
re-use it under the terms of the Project Gutenberg License included
with this eBook or online at www.gutenberg.org

1.E.2.  If an individual Project Gutenberg-tm electronic work is derived
from the public domain (does not contain a notice indicating that it is
posted with permission of the copyright holder), the work can be copied
and distributed to anyone in the United States without paying any fees
or charges.  If you are redistributing or providing access to a work
with the phrase "Project Gutenberg" associated with or appearing on the
work, you must comply either with the requirements of paragraphs 1.E.1
through 1.E.7 or obtain permission for the use of the work and the
Project Gutenberg-tm trademark as set forth in paragraphs 1.E.8 or
1.E.9.

1.E.3.  If an individual Project Gutenberg-tm electronic work is posted
with the permission of the copyright holder, your use and distribution
must comply with both paragraphs 1.E.1 through 1.E.7 and any additional
terms imposed by the copyright holder.  Additional terms will be linked
to the Project Gutenberg-tm License for all works posted with the
permission of the copyright holder found at the beginning of this work.

1.E.4.  Do not unlink or detach or remove the full Project Gutenberg-tm
License terms from this work, or any files containing a part of this
work or any other work associated with Project Gutenberg-tm.

1.E.5.  Do not copy, display, perform, distribute or redistribute this
electronic work, or any part of this electronic work, without
prominently displaying the sentence set forth in paragraph 1.E.1 with
active links or immediate access to the full terms of the Project
Gutenberg-tm License.

1.E.6.  You may convert to and distribute this work in any binary,
compressed, marked up, nonproprietary or proprietary form, including any
word processing or hypertext form.  However, if you provide access to or
distribute copies of a Project Gutenberg-tm work in a format other than
"Plain Vanilla ASCII" or other format used in the official version
posted on the official Project Gutenberg-tm web site (www.gutenberg.org),
you must, at no additional cost, fee or expense to the user, provide a
copy, a means of exporting a copy, or a means of obtaining a copy upon
request, of the work in its original "Plain Vanilla ASCII" or other
form.  Any alternate format must include the full Project Gutenberg-tm
License as specified in paragraph 1.E.1.

1.E.7.  Do not charge a fee for access to, viewing, displaying,
performing, copying or distributing any Project Gutenberg-tm works
unless you comply with paragraph 1.E.8 or 1.E.9.

1.E.8.  You may charge a reasonable fee for copies of or providing
access to or distributing Project Gutenberg-tm electronic works provided
that

- You pay a royalty fee of 20% of the gross profits you derive from
     the use of Project Gutenberg-tm works calculated using the method
     you already use to calculate your applicable taxes.  The fee is
     owed to the owner of the Project Gutenberg-tm trademark, but he
     has agreed to donate royalties under this paragraph to the
     Project Gutenberg Literary Archive Foundation.  Royalty payments
     must be paid within 60 days following each date on which you
     prepare (or are legally required to prepare) your periodic tax
     returns.  Royalty payments should be clearly marked as such and
     sent to the Project Gutenberg Literary Archive Foundation at the
     address specified in Section 4, "Information about donations to
     the Project Gutenberg Literary Archive Foundation."

- You provide a full refund of any money paid by a user who notifies
     you in writing (or by e-mail) within 30 days of receipt that s/he
     does not agree to the terms of the full Project Gutenberg-tm
     License.  You must require such a user to return or
     destroy all copies of the works possessed in a physical medium
     and discontinue all use of and all access to other copies of
     Project Gutenberg-tm works.

- You provide, in accordance with paragraph 1.F.3, a full refund of any
     money paid for a work or a replacement copy, if a defect in the
     electronic work is discovered and reported to you within 90 days
     of receipt of the work.

- You comply with all other terms of this agreement for free
     distribution of Project Gutenberg-tm works.

1.E.9.  If you wish to charge a fee or distribute a Project Gutenberg-tm
electronic work or group of works on different terms than are set
forth in this agreement, you must obtain permission in writing from
both the Project Gutenberg Literary Archive Foundation and Michael
Hart, the owner of the Project Gutenberg-tm trademark.  Contact the
Foundation as set forth in Section 3 below.

1.F.

1.F.1.  Project Gutenberg volunteers and employees expend considerable
effort to identify, do copyright research on, transcribe and proofread
public domain works in creating the Project Gutenberg-tm
collection.  Despite these efforts, Project Gutenberg-tm electronic
works, and the medium on which they may be stored, may contain
"Defects," such as, but not limited to, incomplete, inaccurate or
corrupt data, transcription errors, a copyright or other intellectual
property infringement, a defective or damaged disk or other medium, a
computer virus, or computer codes that damage or cannot be read by
your equipment.

1.F.2.  LIMITED WARRANTY, DISCLAIMER OF DAMAGES - Except for the "Right
of Replacement or Refund" described in paragraph 1.F.3, the Project
Gutenberg Literary Archive Foundation, the owner of the Project
Gutenberg-tm trademark, and any other party distributing a Project
Gutenberg-tm electronic work under this agreement, disclaim all
liability to you for damages, costs and expenses, including legal
fees.  YOU AGREE THAT YOU HAVE NO REMEDIES FOR NEGLIGENCE, STRICT
LIABILITY, BREACH OF WARRANTY OR BREACH OF CONTRACT EXCEPT THOSE
PROVIDED IN PARAGRAPH F3.  YOU AGREE THAT THE FOUNDATION, THE
TRADEMARK OWNER, AND ANY DISTRIBUTOR UNDER THIS AGREEMENT WILL NOT BE
LIABLE TO YOU FOR ACTUAL, DIRECT, INDIRECT, CONSEQUENTIAL, PUNITIVE OR
INCIDENTAL DAMAGES EVEN IF YOU GIVE NOTICE OF THE POSSIBILITY OF SUCH
DAMAGE.

1.F.3.  LIMITED RIGHT OF REPLACEMENT OR REFUND - If you discover a
defect in this electronic work within 90 days of receiving it, you can
receive a refund of the money (if any) you paid for it by sending a
written explanation to the person you received the work from.  If you
received the work on a physical medium, you must return the medium with
your written explanation.  The person or entity that provided you with
the defective work may elect to provide a replacement copy in lieu of a
refund.  If you received the work electronically, the person or entity
providing it to you may choose to give you a second opportunity to
receive the work electronically in lieu of a refund.  If the second copy
is also defective, you may demand a refund in writing without further
opportunities to fix the problem.

1.F.4.  Except for the limited right of replacement or refund set forth
in paragraph 1.F.3, this work is provided to you 'AS-IS' WITH NO OTHER
WARRANTIES OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO
WARRANTIES OF MERCHANTIBILITY OR FITNESS FOR ANY PURPOSE.

1.F.5.  Some states do not allow disclaimers of certain implied
warranties or the exclusion or limitation of certain types of damages.
If any disclaimer or limitation set forth in this agreement violates the
law of the state applicable to this agreement, the agreement shall be
interpreted to make the maximum disclaimer or limitation permitted by
the applicable state law.  The invalidity or unenforceability of any
provision of this agreement shall not void the remaining provisions.

1.F.6.  INDEMNITY - You agree to indemnify and hold the Foundation, the
trademark owner, any agent or employee of the Foundation, anyone
providing copies of Project Gutenberg-tm electronic works in accordance
with this agreement, and any volunteers associated with the production,
promotion and distribution of Project Gutenberg-tm electronic works,
harmless from all liability, costs and expenses, including legal fees,
that arise directly or indirectly from any of the following which you do
or cause to occur: (a) distribution of this or any Project Gutenberg-tm
work, (b) alteration, modification, or additions or deletions to any
Project Gutenberg-tm work, and (c) any Defect you cause.


Section  2.  Information about the Mission of Project Gutenberg-tm

Project Gutenberg-tm is synonymous with the free distribution of
electronic works in formats readable by the widest variety of computers
including obsolete, old, middle-aged and new computers.  It exists
because of the efforts of hundreds of volunteers and donations from
people in all walks of life.

Volunteers and financial support to provide volunteers with the
assistance they need, is critical to reaching Project Gutenberg-tm's
goals and ensuring that the Project Gutenberg-tm collection will
remain freely available for generations to come.  In 2001, the Project
Gutenberg Literary Archive Foundation was created to provide a secure
and permanent future for Project Gutenberg-tm and future generations.
To learn more about the Project Gutenberg Literary Archive Foundation
and how your efforts and donations can help, see Sections 3 and 4
and the Foundation web page at https://www.pglaf.org.


Section 3.  Information about the Project Gutenberg Literary Archive
Foundation

The Project Gutenberg Literary Archive Foundation is a non profit
501(c)(3) educational corporation organized under the laws of the
state of Mississippi and granted tax exempt status by the Internal
Revenue Service.  The Foundation's EIN or federal tax identification
number is 64-6221541.  Its 501(c)(3) letter is posted at
https://pglaf.org/fundraising.  Contributions to the Project Gutenberg
Literary Archive Foundation are tax deductible to the full extent
permitted by U.S. federal laws and your state's laws.

The Foundation's principal office is located at 4557 Melan Dr. S.
Fairbanks, AK, 99712., but its volunteers and employees are scattered
throughout numerous locations.  Its business office is located at
809 North 1500 West, Salt Lake City, UT 84116, (801) 596-1887, email
business@pglaf.org.  Email contact links and up to date contact
information can be found at the Foundation's web site and official
page at https://pglaf.org

For additional contact information:
     Dr. Gregory B. Newby
     Chief Executive and Director
     gbnewby@pglaf.org


Section 4.  Information about Donations to the Project Gutenberg
Literary Archive Foundation

Project Gutenberg-tm depends upon and cannot survive without wide
spread public support and donations to carry out its mission of
increasing the number of public domain and licensed works that can be
freely distributed in machine readable form accessible by the widest
array of equipment including outdated equipment.  Many small donations
($1 to $5,000) are particularly important to maintaining tax exempt
status with the IRS.

The Foundation is committed to complying with the laws regulating
charities and charitable donations in all 50 states of the United
States.  Compliance requirements are not uniform and it takes a
considerable effort, much paperwork and many fees to meet and keep up
with these requirements.  We do not solicit donations in locations
where we have not received written confirmation of compliance.  To
SEND DONATIONS or determine the status of compliance for any
particular state visit https://pglaf.org

While we cannot and do not solicit contributions from states where we
have not met the solicitation requirements, we know of no prohibition
against accepting unsolicited donations from donors in such states who
approach us with offers to donate.

International donations are gratefully accepted, but we cannot make
any statements concerning tax treatment of donations received from
outside the United States.  U.S. laws alone swamp our small staff.

Please check the Project Gutenberg Web pages for current donation
methods and addresses.  Donations are accepted in a number of other
ways including including checks, online payments and credit card
donations.  To donate, please visit: https://pglaf.org/donate


Section 5.  General Information About Project Gutenberg-tm electronic
works.

Professor Michael S. Hart was the originator of the Project Gutenberg-tm
concept of a library of electronic works that could be freely shared
with anyone.  For thirty years, he produced and distributed Project
Gutenberg-tm eBooks with only a loose network of volunteer support.


Project Gutenberg-tm eBooks are often created from several printed
editions, all of which are confirmed as Public Domain in the U.S.
unless a copyright notice is included.  Thus, we do not necessarily
keep eBooks in compliance with any particular paper edition.


Most people start at our Web site which has the main PG search facility:

     https://www.gutenberg.org

This Web site includes information about Project Gutenberg-tm,
including how to make donations to the Project Gutenberg Literary
Archive Foundation, how to help produce our new eBooks, and how to
subscribe to our email newsletter to hear about new eBooks.
